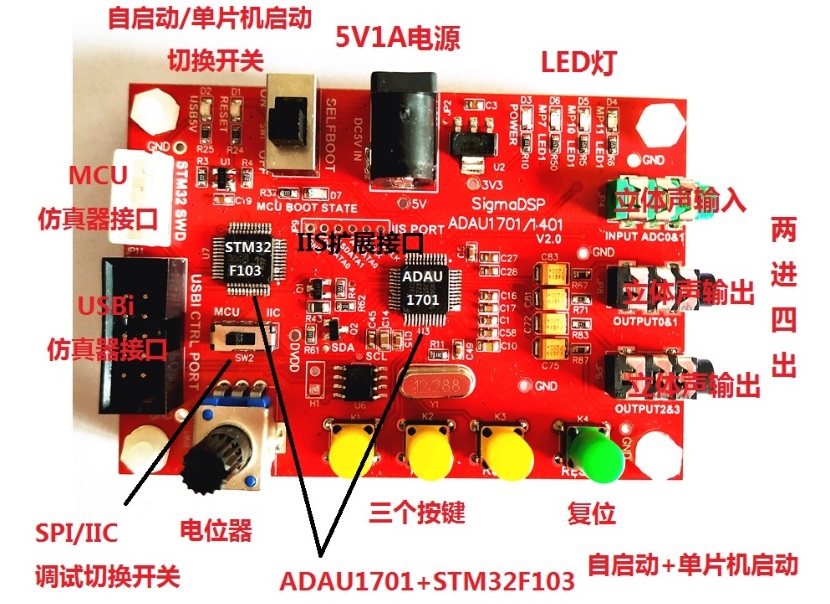

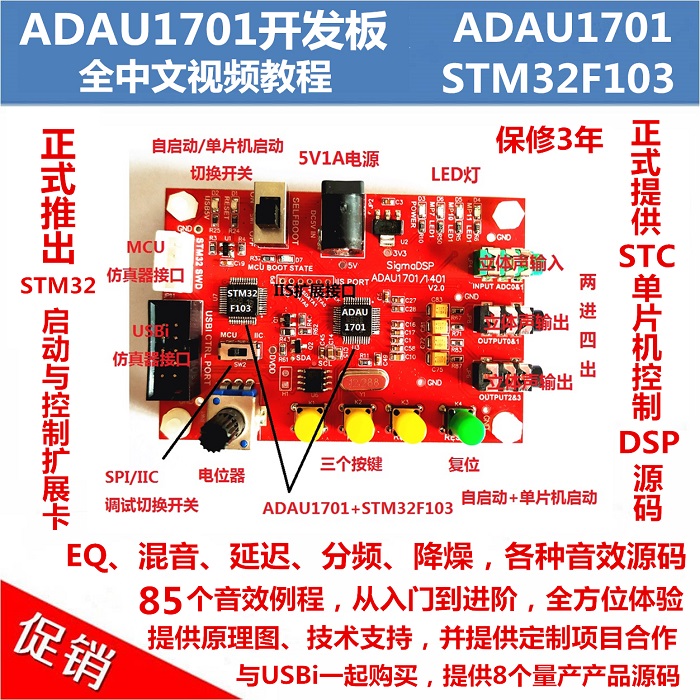

ADAU1701開發板(V2)是OpenADSP開源社區開發出來的國內第一款SIGMADSP低成本開發板的升級版。此開發板集模擬音頻輸入/輸出，I2S 數字音頻輸入輸出，多位按鍵或電位器輸入控制和LED燈輸出指示，及自啟動E2PROM等模塊于一體）。板上集成STM32 MCU，也可同時用于啟動ADAU1701。
開發板提供了多達100個例程源碼，以及全中文的詳細說明，從0開始完全掌握ADAU1701的開發全過程。
通過該開發板，用戶可實現基本的音頻系統的功能（包括簡單控制和顯示）實現并驗證DSP內的音頻處理算法。因ADAU1401、ADAU1702與ADAU1701管腳和功能全兼容，該板也可作為ADAU1401或ADAU1702的開發板使用。
- SigmaDSP: ADAU1701
- MCU：STM32F103
- 輸入輸出通道：模擬2進4出（芯片內部Codec實現）
- 電源：LDO ADP3336(3.3V) + 三極管9012(1.8V)(或同等功能IC)
- 復位: ADM811
- E2PROM: 24LC256/24AA256（或P2P兼容的Flash）
- 無源晶振：12.288MHz
- 1個立體聲音頻輸入(3.5MM音頻接口)（兩進）
- 2個立體聲音頻輸出(3.5MM音頻接口)（四出）
- 一個手動復位按鍵，3個按鍵輸入按鍵
- 一個電源指示LED燈（紅），3個 LED燈
- I2S輸入輸出擴展接口
- USBi接口(10pin，2.54mm)
- MCU JTAG接口
- 1個電位器(0~10KOhm)
注意，想要了解這塊開發板提供什么資料，請務必看這里。
|

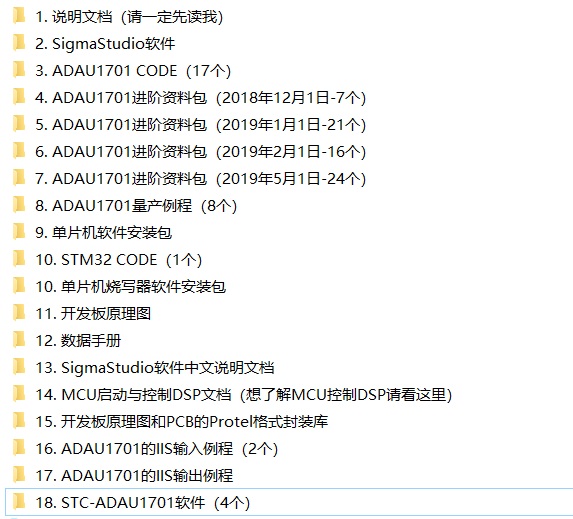

↓開發板提供的資料包↓ |
 |
|

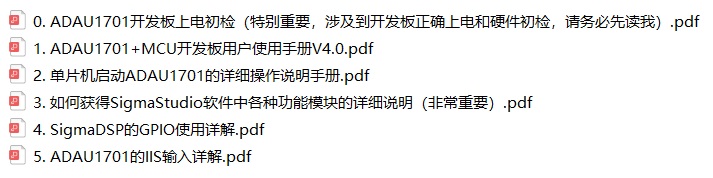

↓1. 說明文檔↓ |
 |
|

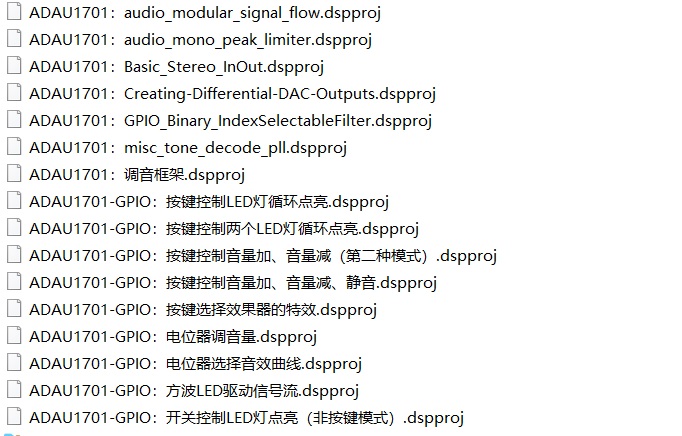

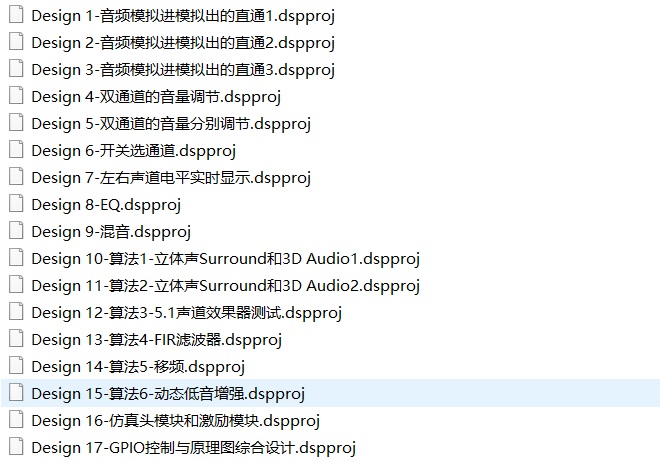

↓3. ADAU1701 CODE（17個例程）↓ |
 |
|

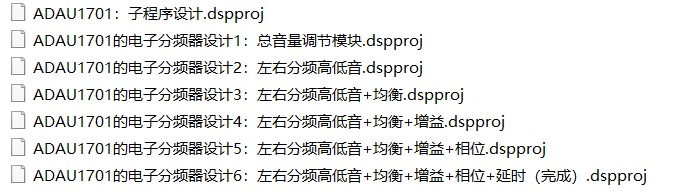

↓4. ADAU1701進階資料包（7個例程）↓ |
 |
|

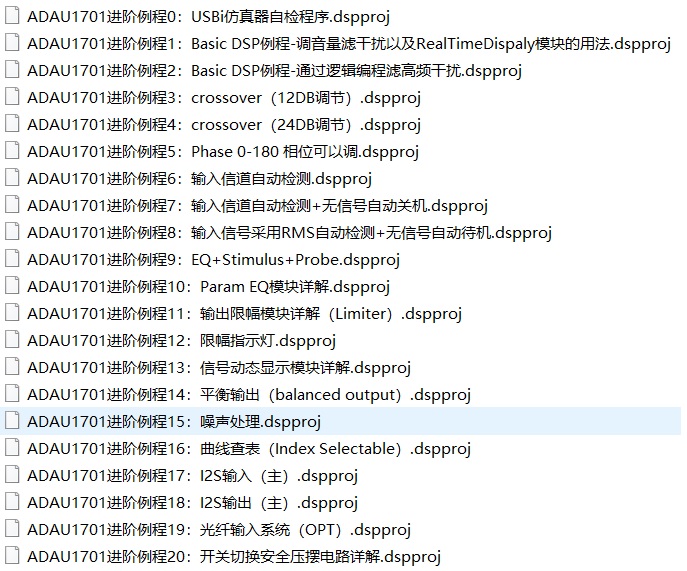

↓5. ADAU1701進階資料包（21個例程）↓ |
 |
|
↓6. ADAU1701進階資料包（16個例程）↓ |
 |
|

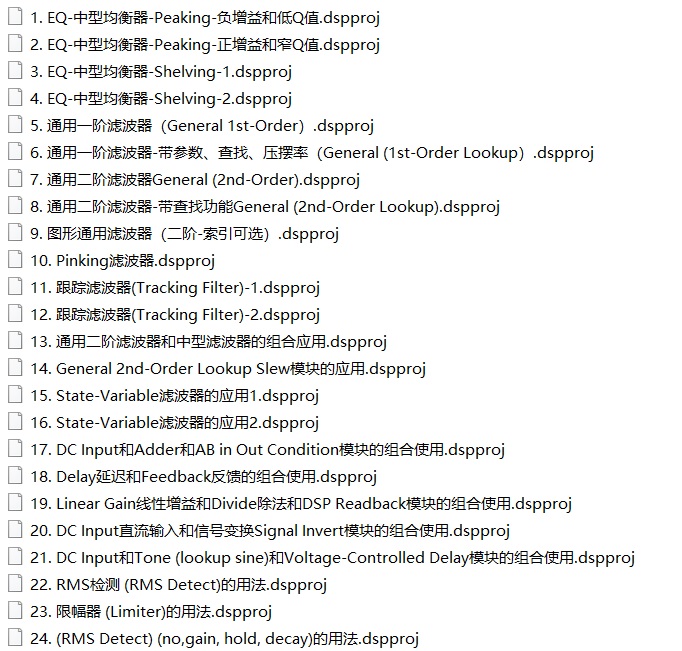

↓7. ADAU1701進階資料包（24個例程）↓ |
 |
|

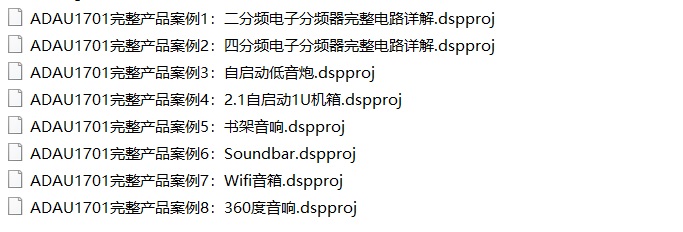

↓8. ADAU1701進階資料包（8個例程）↓ |
 |
|
↓ADAU1701的中文視頻教程（24個）↓ |
 |
- ADAU1701EVB開發板一個
- USB線一條（MINI USB接口，給開發板供電）
- 3.5mm音頻線兩條
OpenADSP開源社區，我們從最早的21060開始做ADI的DSP開發，幾乎所有的ADI DSP全部都做過軟硬件開發，我們積累了大量的ADI DSP開發資料，有自己寫的，有ADI的，也有全網收集的。
只要購買我們的產品，這些資料全部免費贈送，具體請看下面的列表：
|

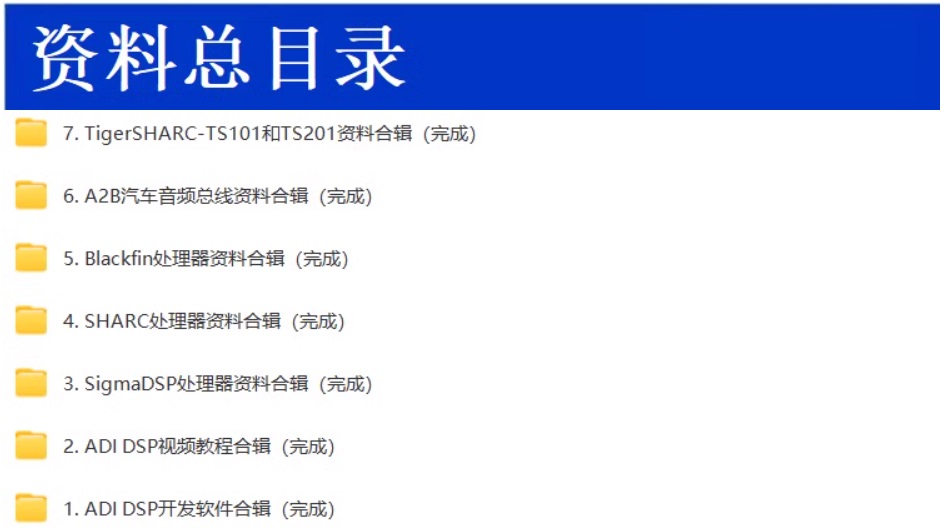

↓ADI DSP資料全集，所有的ADI DSP資料匯集于此↓ |
 |
|

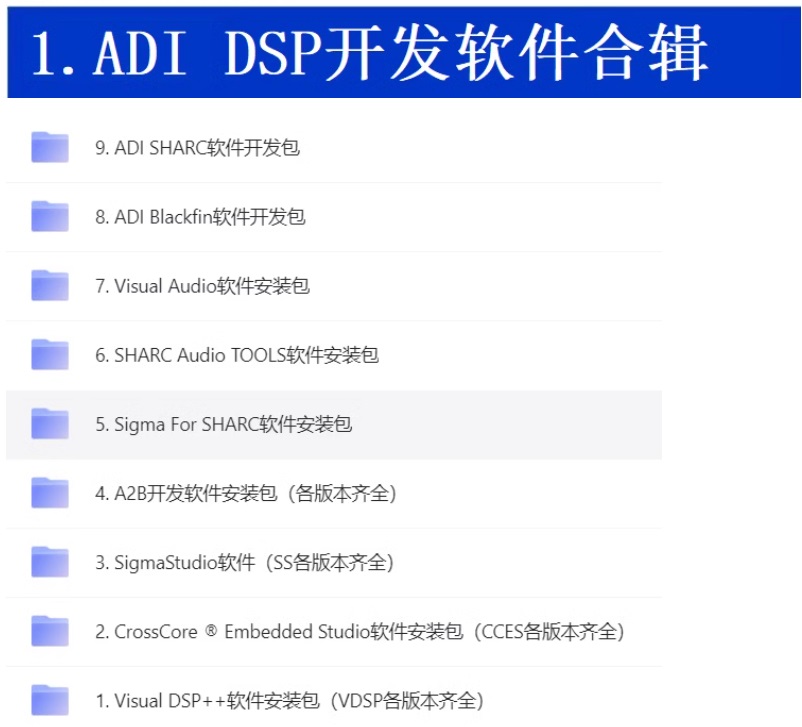

↓ADI DSP所用到的開發軟件，全版本，從2000年最早的版本到現在最新的↓ |
 |
|

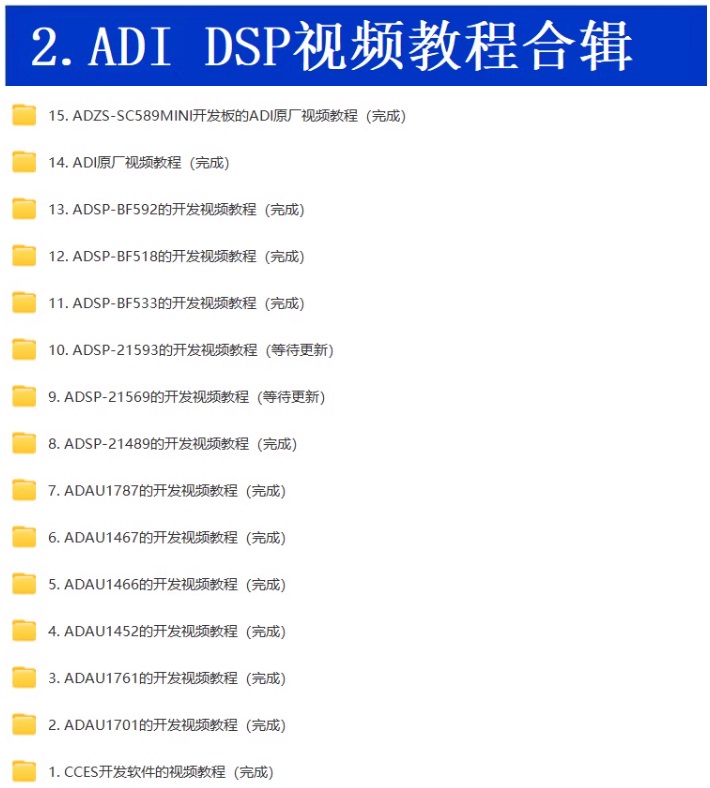

↓ADI DSP的視頻教程，絕大多數是我錄的，還有一些ADI錄的↓ |
 |
|

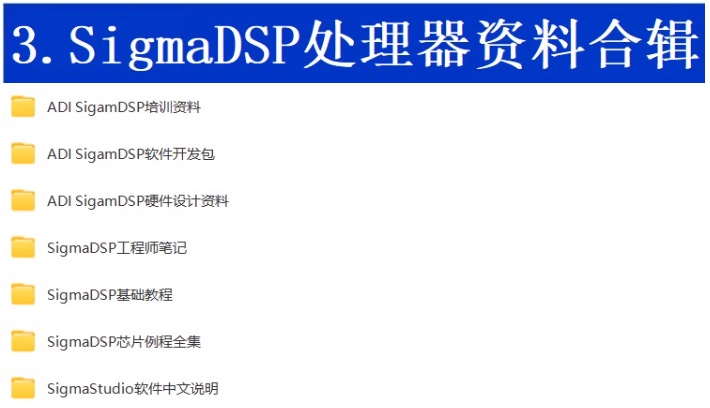

↓ADI SigmaDSP的資料全集，有官方的文檔、例程等↓ |
 |
|

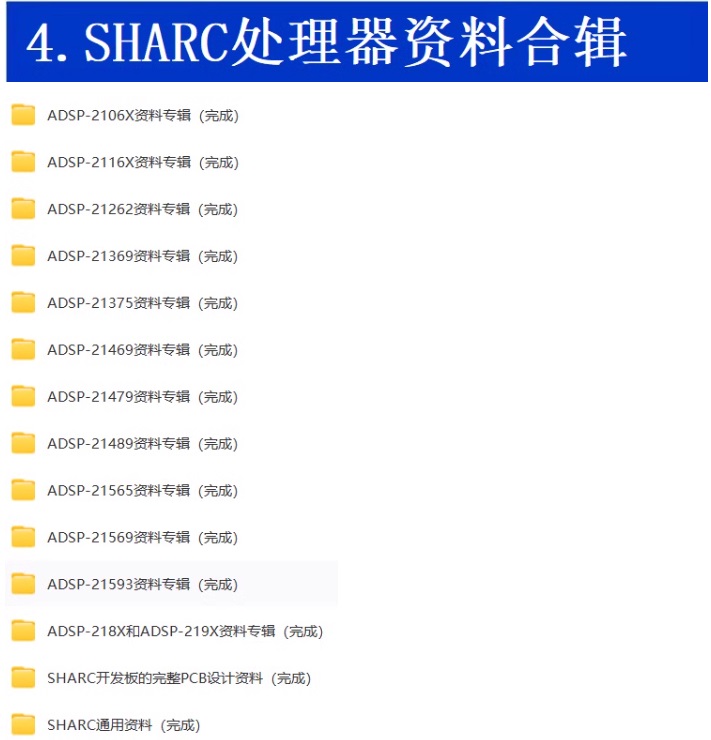

↓ADI SHARC DSP資料全集，硬件設計圖紙、軟件例程、詳細開發文檔等↓ |
 |
|

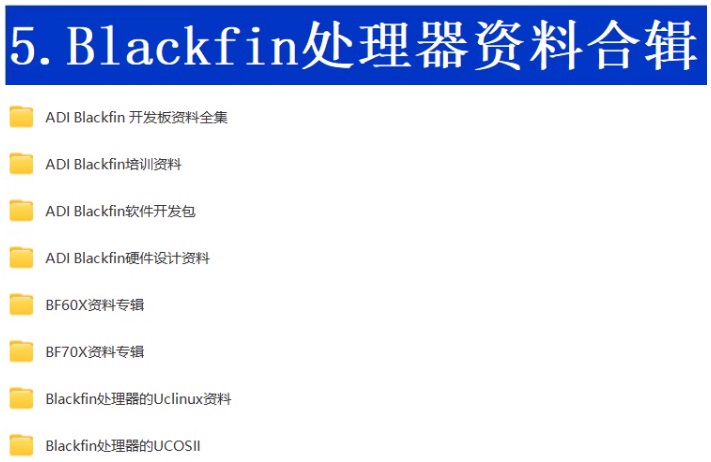

↓ADI Blackfin DSP資料全集↓ |
 |
|

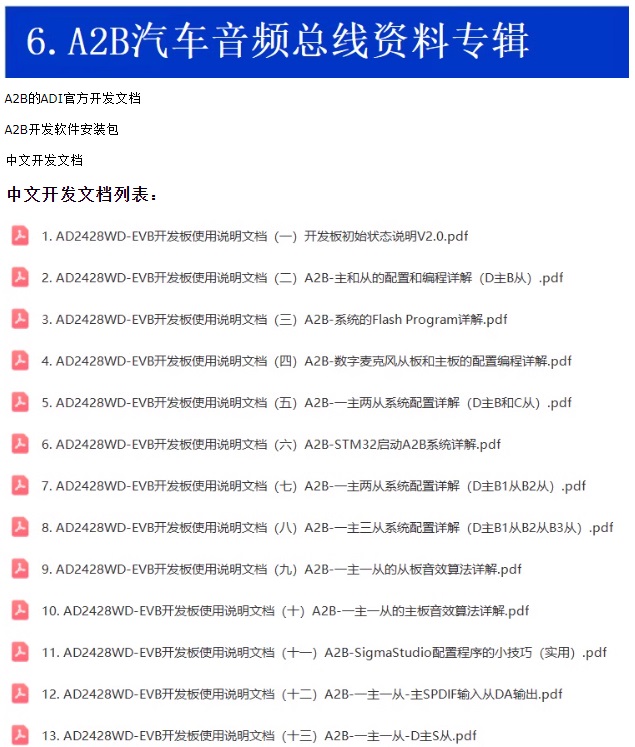

↓ADI的A2B汽車音頻傳輸系統開發資料全集↓ |
 |
|

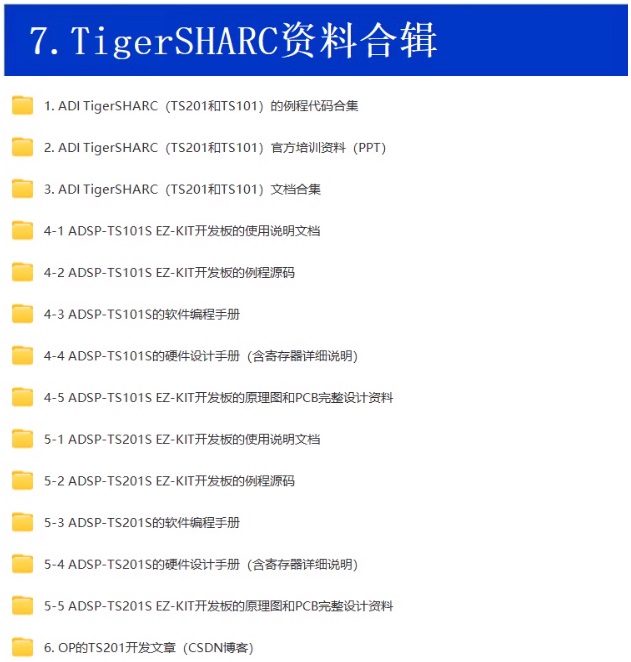

↓ADI的TS201和TS101開發資料全集↓ |
 |
- 聯系人：卞工
- 電話：18611096839（微信同號，歡迎加V）
- QQ：5516164
- 郵箱：5561614@qq.com

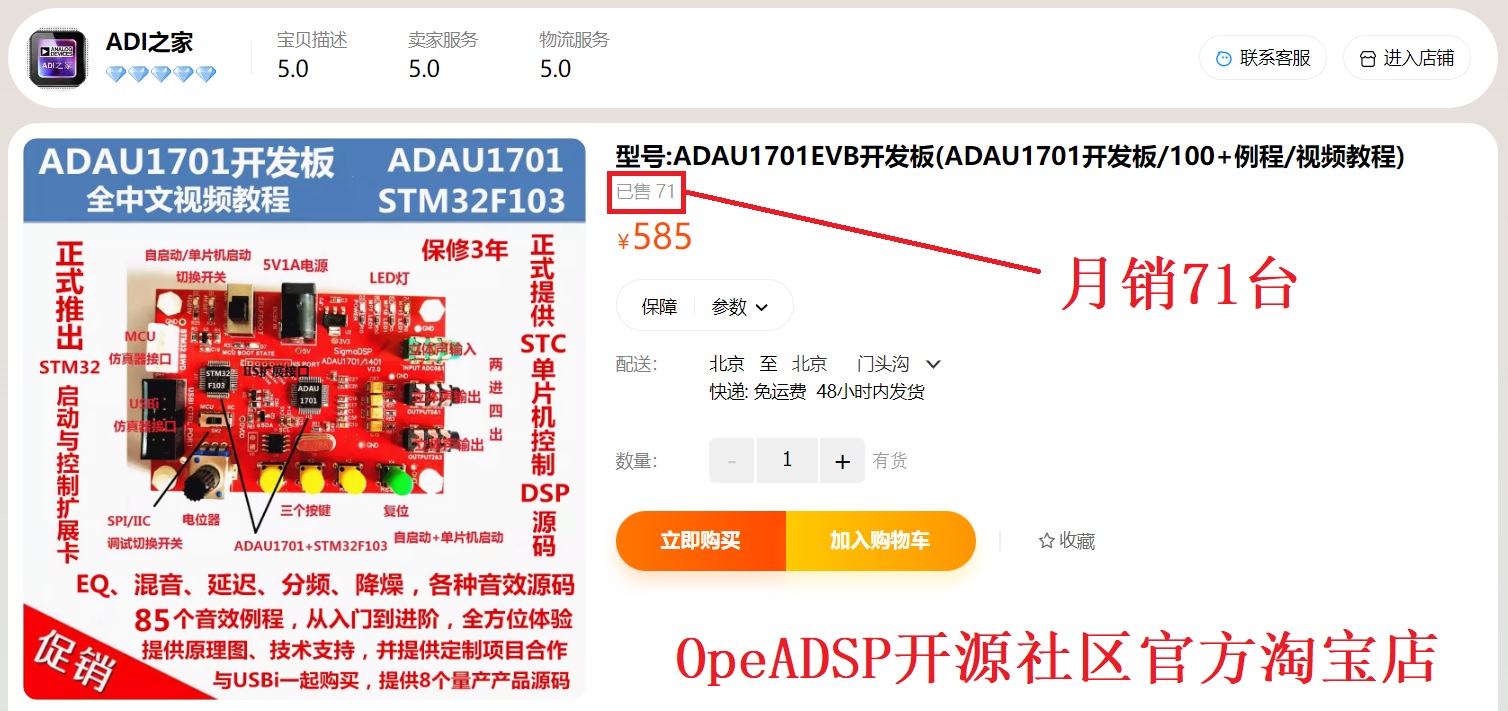

- OpenADSP開源社區可淘寶或線下合同公對公，可開普票、增值稅專票
