1引言
ADSP21160代碼有高度的兼容性，并具有更高的主頻和SIMD(單指令，多數據流)功能，現廣泛應用于醫學、圖像處理、軍事、工業控制、電信等許多數字信號處理領域，易于實現復雜的實時信號處理。
2ADSP21160的電源供給要求
2.1對+2.5V和+3.3V電源的要求
當ADSP21160工作于80MHz時鐘時，內核電源供給VDDINT為+2.5V，最小電壓為+2.37V，最大電壓為+2.63V，外部口電源VDDEXT為+3.3V，最小電壓為+3.13V，最大電壓為+3.47V，總電流在1A左右。兩套電源供給不應該存在先后順序，但根據AD公司給出的ADSP21160的40點異常指明：
“IthasbeenfoundinbenchleveltestingwithinADIthatthepowersupplysequencingaffectsthi
sissue.Resultsindicatethatthe2.5Vsupplymustbepoweredbeforethe3.3Vsupplybyaminimumo
f0nsandamaximumof200msandthiswillallowthePLLtoproperlyreset。”所以，要使ADSP21160正常工作，+2.5V電源必須優先于+3.3V電源供給，確保PLL的正確復位。供電的先后順序，給設計帶來一定的困難。在我們的設計實驗中，就出現了在仿真調試時，ADSP21160不能正常加載，程序不按預期跳轉到指定入口單元的情況。
2.2供電電源的濾波網絡
ADSP21160采用了比ADSP2106X更高的主頻(80MHz或100MHz)、用獨立的電源給內核VDDINT、外部端口VDDEXT和模擬電源AVDD/AGND供電，內核VDDINT和模擬電源AVDD必須滿足+2.5V，外部端口電源VDDEXT必須滿足+3.3V。
模擬電源AVDD為ADSP21160的時鐘產生器PLL供電。要提供比較穩定的電源，必須使紋波干擾比較小。因此，對電源AVDD要經過高質量的濾波網絡濾波，如圖1所示。
電路板中，該濾波網絡應盡量靠近IC引腳。為了避免噪聲干擾，模擬地還要求盡可能的粗。
對于+2.5V和+3.3V電源，在ADSP21160的電源入口處，也應該提供一個濾波網絡，這可由電容器和磁珠構成，如圖2所示。
這里的磁珠和電容器對電源紋波有明顯的抑制作用。在某些高頻區域內，磁珠的阻抗急劇上升，從而在特定的頻率區域內可獲得良好的衰減效果，而對ADSP21160的信號傳輸不會產生影響。
3ADSP21160供電方案
3.1單片ADSP21160工作時的供電方案
ADSP21160工作時的最大峰值電流IDDINPEAK是1.41A，正常情況下其電流消耗也可達0.94A，因此，在設計中必須考慮DC?DCIC輸出電流的能力，我們采用TI公司的TPS767D301DCDC[3]IC對單片ADSP21160供電。
TPS767D301是雙電源輸出，每個電源輸出都有單獨的復位和輸出使能控制。它采用TSSOP封裝，輸出電流0～1A可調，在1A電流工作時，輸出電壓降低0.35V。

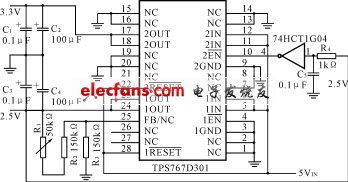

考慮到這些因素，我們采用了如圖3所示的單片ADSP21160的供電電源連接圖。當加上+5V電源后，先產生+2.5V輸出，然后利用+2.5V作為+3.3V電源輸出使能，這樣就確保了+2.5V電壓的產生優先于+3.3V，使ADSP21160的PLL正確復位。
3.2多片ADSP21160的供電方案

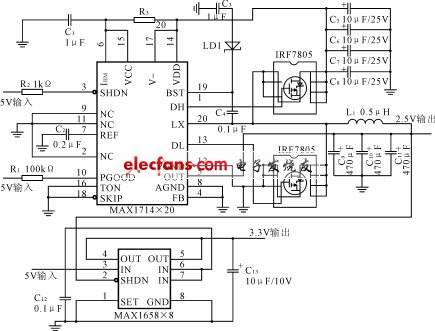

由于單片ADSP21160的工作電流接近1A，因此，當多片DSP同時工作時，就要求提供更大的電流，由單一的DC?DC同時變換出+2.5V和+3.3V并提供這么大的電流比較困難，所以我們采用不同的IC分別產生+2.5V和+3.3V的方式，具體用MAX1714A產生+2.5V，用MAX1658產生+3.3V，而且+3.3V電壓由+2.5V控制[4]。MAX1714A加上IRF7805驅動后可提供高達7A的電流。其硬件連接圖如圖4所示。圖中，LD1是肖特基二極管，它是一個很關鍵的器件，不是普通的穩壓二極管，我們選用的型號是MBRS340T3。
4系統供電方案
在整個ADSP21160的處理系統中，必須保證ADSP21160先正常工作，所以+2.5V和+3.3V必須滿足前邊所述的條件。通常ADSP21160的外部端口上還要連接一些不是+3.3V供電的IC，如EPROM、時鐘驅動等，其工作電壓為+5V。由于ADSP21160內部采用CMOS工藝，在未加+2.5V和+3.3V以前，已經給外部IC加上了+5V電源，實驗發現，此時ADSP21160的+3.3V供電電源線上仍然有+2V左右的電壓。這是由于外部IC的+5V電源通過外加IC和ADSP21160的端口分壓產生的，這也會引起ADSP21160的加載錯誤。因此，對整個系統來說，必須保證先給ADSP21160供電，然后給外部所連接的IC供電�；诖�，在+5V電源輸入處，將其分成兩個分支，與ADSP21160連接的外部IC由一個分支電源供電，通過繼電器，用+3.3V來控制接通。經實驗證明，這種方案是可行的。繼電器電路連接如圖5所示。
5結語
在設計雷達信號處理機中，用以上方案，我們成功解決了ADSP21160的電源配置問題，順利地完成了設計任務。 |
