本章將會詳細說一說怎么開發A2B，實現文檔一里的數字音頻傳輸，以及I2C數據傳輸?shù)墓δ堋１鞠到y(tǒng)是一個主一個從，后面還會寫其他的主從，以及主從從的三板搭配，這些就不出現在本文檔中了。
硬件使用列表
- AD2428WD-EVB開發板 一塊
- AD2428WB-EVB開發板 一塊
- USBi仿真器 一個
- A2B 2米雙絞線 一根
- 5V1A或2A的電源 一個
- D板輸入模擬音源的PC 一臺
- B板播放模擬音源的耳機 一個

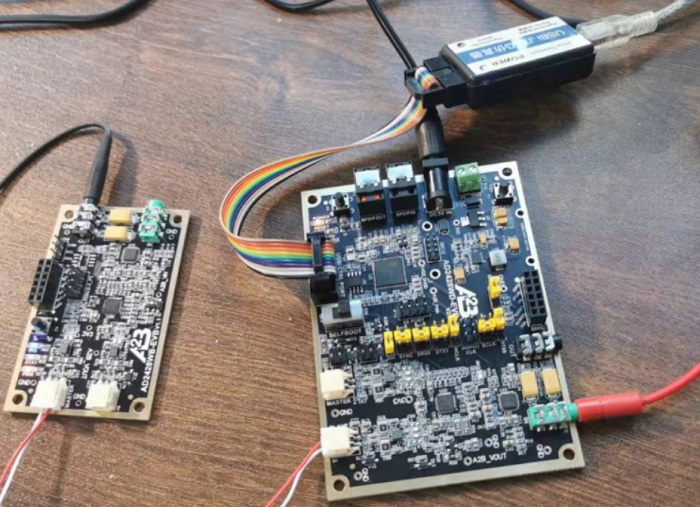

硬件鏈接
1. SELFBOOT開關OFF，我們進入調試模式（非常重要，開關不打到OFF，調試會出錯，調試的時候一定務必必須把這里OFF）。
2. 物理鏈接的話，USBi調試器一頭通過USB線接PC，一頭通過JTAG頭接D板；
3. D和C通過A2B的雙絞線鏈接，D板的Slave出，B板的Master進；
4. D板的綠色模擬輸入接口輸入模擬音源，我是直接接在我的電腦的聲卡3.5出口；
5. B板的黑色模擬輸出接口輸出模擬音源，我是直接接我的3.5耳機；
6. 5V2A電源給D板供電。
SigmaStudio工程
A2B和ADAU DSP的配置不一樣，我做起來就覺得有點繁瑣，新手更是不太好下手，那么就用我們的D板和B板組成的A2B系統里，來教大家怎么一步一步操作，實現功能。SigmaStudio下有三個要用到的工程，在下面的文件夾里。
由于網站空間有限，文章我上傳到了我的CSDN博客，有興趣的兄弟可以移步到CSDN鏈接：
https://openadsp.blog.csdn.net/article/details/128442966
|
