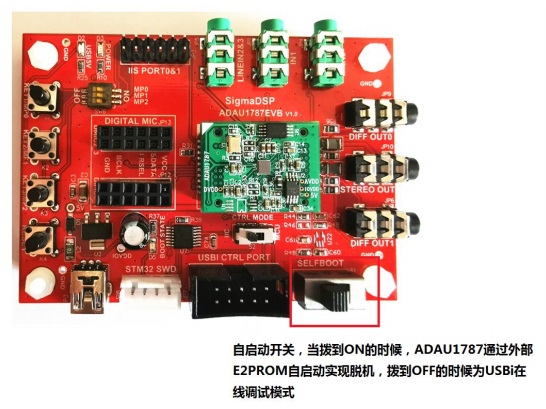

開發板的開關如下S1：自啟動開關

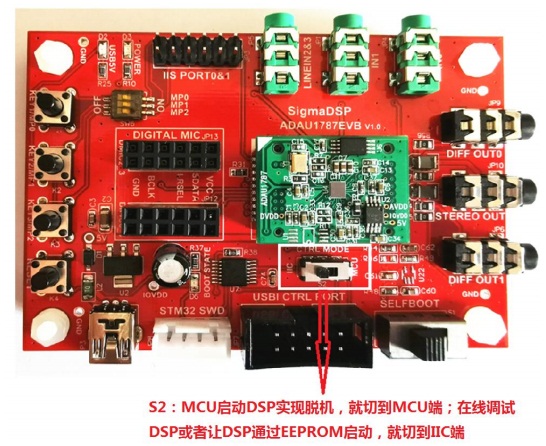

2：MCU切換開關，如果要MCU啟動，就撥到MCU端，如果要在線調試DSP，或者使用外部EEPROM啟動DSP，則切到IIC端。

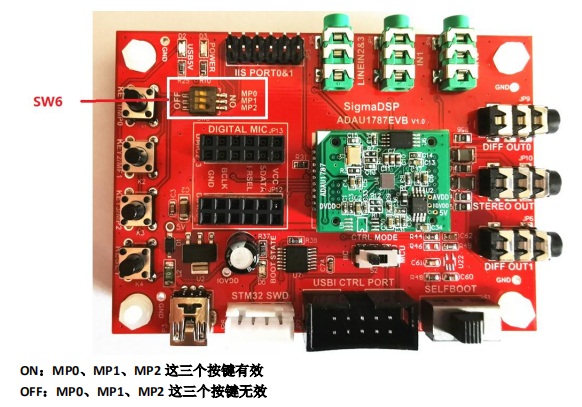

SW6：按鍵切換開關
為什么要加這個開關，主要目的是給 IIS 擴展接口用的，為了防止 IIS 接口被干擾，如果你要用到這兩排插針的 IIS 接口，那么就把 SW6 全部撥到 OFF，斷開按鍵鏈接，不讓他有任何干擾到IIS 的機會，如果你不用 IIS 插針，那么就把 SW6 撥到 ON 吧，板子上的 3 個按鍵就可以正常使用了。
這里是第二個最重要的點，ADAU1787 是 1.8V 的 IO，請一定注意，1.8V 的 IO，所以你如果
想要用這兩排 IIS 插針，就必須要你的外接設備也都是 1.8V，不然會燒掉接口的，很特殊， 跟其他的 SigmaDSP 不一樣，務必要注意。
|
