由于開源社區網站的空間有限，圖有可能被壓縮，或者沒有上傳圖片，實際上每個開發步驟均有詳細的圖示說明。如有詳細問題可聯系OP的QQ：5516164
文中提到的ADAU1467EVB開發板（12進20出）鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.43df1c743xqwjj&id=581000208083
ADAU1467EZBRD（4進8出）鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.43df1c743xqwjj&id=592748709835
USBi仿真器鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.59f22dbdMwWzAj&id=38242936768
MCU控制板鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.21.237b629cKECkSd&id=593710434788

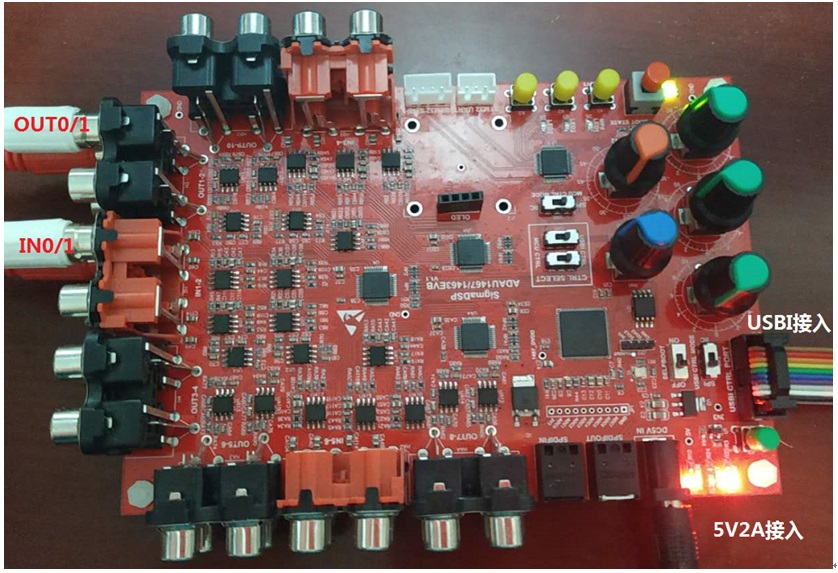

1. 5V2A電源接入(供電正常時，外部電源指示LED燈Power（紅色）會被點亮。否則說明供電有問題，請檢查電源或電路連接。)
2. USBi仿真器接入（開發板和仿真器均有溫馨防反插設計，不用擔心插反了，插入U(xiǎn)SBI，USB5V燈亮起）
3. LINE IN 0/1接入一路（接的是手機音源輸入，注意該模擬輸入口對應的音頻通道編號，這個我在后面的章節會詳細講解）
4. HP OUT 0/1接入一路（我接的是一個耳機輸出，注意該模擬輸出口對應的音頻通道編號，這個我在后面的章節會詳細講解）
USBi通過USB線插入PC后，如果彈出找到新硬件并要求安裝設備驅動，請選擇自動安裝。如自動安裝失敗，可手動定位到USBi的驅動安裝目錄：
C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers.
安裝完畢后，可在設備管理器里檢查是否有Analog Devices USBi設備，如下圖所示，則表示安裝成功，否則須重試。 |
