初始開發板中，我們?cè)贏DAU1467開發板的eeprom和單片機中均燒寫了程序。eeprom的程序自啟動，實現各通路的音頻直通，單片機中的程序調節eeprom中程序架構里的模塊，實現調節音量、靜音等功能。
S1：ON，ADAU1467自啟動；
SW2：SPI或IIC都可以，這個開關是使用USBi在線調試時才會有效；
SW4和SW5：這兩個開關同時切到MCU CTRL，表示開發板中的單片機將通過各種旋鈕按鍵控制DSP的調音；
SW6：SPI模式，開發板的MCU固定為SPI模式調試。
開發板上電：
當按下KEY1，LED1燈由亮變暗，松開KEY1，由暗恢復到亮；
當按下KEY2，LED2燈由暗變亮，松開KEY2，由亮恢復到暗；
當按下KEY3，LED3燈由暗變亮，松開KEY3，由亮恢復到暗。

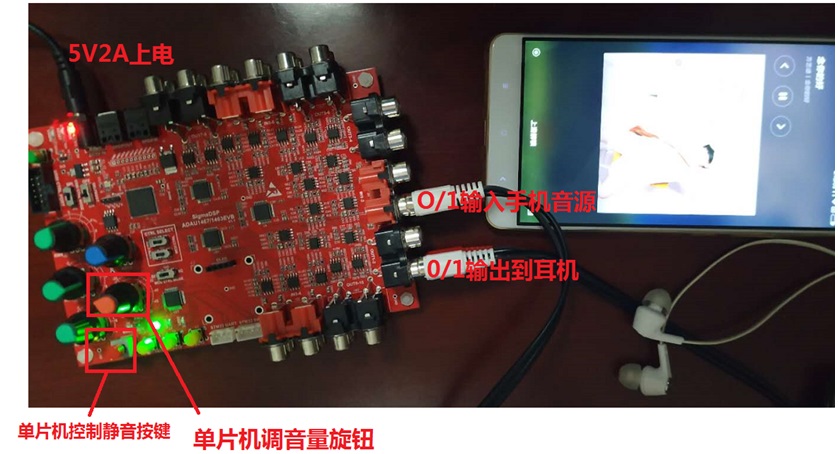

將音頻輸入接到IN 0/1接口，輸出接到OUT 0/1，如下圖：
手機播放音樂，耳機中聽到音樂正常播放。
將輸出接口紅色端拔掉，耳機中只剩下一個耳朵有音樂播放，此時按下靜音按鍵，LED0變成紅色，剩下的那個耳朵的聲音被單片機控制靜音。
此時再按下靜音按鍵，LED0變回黃色，剩下的那個耳朵的聲音又恢復了。
此時再扭動紅色的調音量旋鈕，這個耳朵的聲音被單片機控制調整音量大小。
以上是開發板的初始狀態！ |
