ADAU1772的開發教程7：直通1

[ 作者：OP ] [ 來源：ADSP開源社區 ] [ 發布時間：2019-5-8 ]

特別說明：由于網站空間實在有限，詳細操作和程序的圖片就不發了，有的步驟漏傳，如有問題可聯系OP的QQ：5516164，微信：18611096839，郵箱：sale@openadsp.com

文中提到的ADAU1761開發板鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.36fa2f8aSBI2Zp&id=576376577952

USBi仿真器鏈接：https://item.taobao.com/item.htm?spm=2013.1.0.0.36cb5c5ck52EhX&id=38242936768

我們從最簡單的開始，先做一個直通的例程。先把這個板子弄出聲來，這個程序我覺得幾分鐘就能掌握，你會發現SigmaDSP的開發竟然是如此的簡單！

開關選擇：與這個例程有關的開關是S1，默認永遠是OFF的，這個板子所有的例程序跟開發，S1都是OFF；S2切換到IIC，進入U(xiǎn)SBi調試模式。

下面要做的事很簡單，選擇一路HPIN，輸入音源，通過ADAU1772進行模擬轉數字，并不經過任何的數字音效處理，直通為數字轉模擬，再輸出到音箱。讓手機輸入音源播放音樂，看看音箱能否正常的發聲。

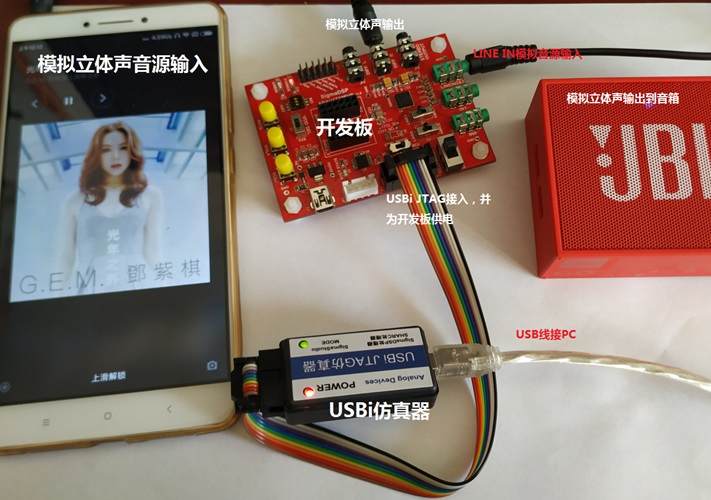

按下圖鏈接硬件：

1. 打開SigmaStudio軟件。我安裝的是4.1版本。選擇File> New Project，新建一個工程。

2. 首先設計Hardware，把ADAU1772，USBi鼠標選中，拖到Hardware里來，然后按照下面的圖示進行鏈接（這是所有SigmaDSP設計的第一步）：

3. 硬件鏈接設計好了，接下來的音頻設計步驟，需要轉換到原理圖設計頁面(Schematic)，選中Schematic。

5. 將輸入音源設備播放音源，輸出音源開始正常播放。

注意1：編譯完畢后，SS會在右邊的output窗體里顯示編譯結果，如有錯誤會提示錯誤信息，用戶可據此信息去修改設計；如成功則會顯示資源占用信息，用戶可根據百分比來增減模塊

怎么樣，是不是不要10分鐘，就能自己開發出第一個SigmaStudio例程啦 :)

注意2：USBi將例程down到了板子上ADAU1772的SRAM上，斷電就沒有了。USBi的這種調試是為了快速驗證功能，最終需要把這個例程的代碼導出，并通過單片機的啟動工程集成，燒寫到單片機中，實現單片機啟動。此項我們會有文檔單獨專門講解。
