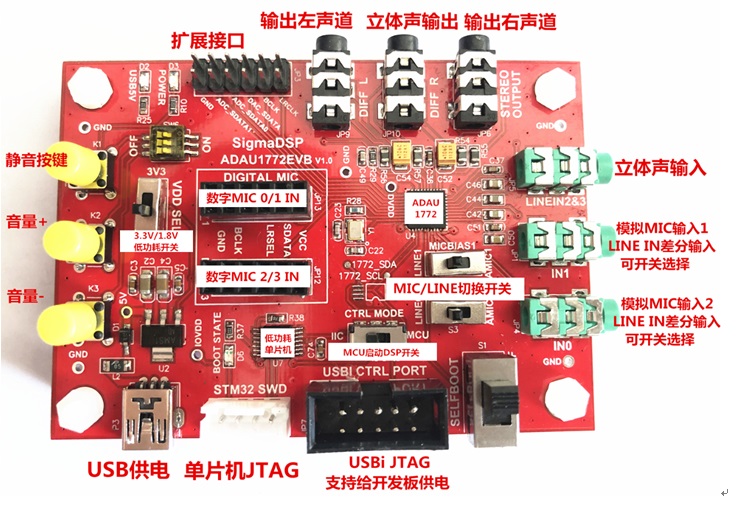

先來簡單介紹一下這個ADAU1772的開發板。主芯片方面，這個開發板我們用了一顆ADAU1772，另外還有一顆STM32的單片機，用來啟動ADAU1772。加單片機的主要目的是為了教會大家如何使用單片機，來啟動與控制ADAU1772。實際上在真實的項目開發中，有一些客戶會用一個單片機來啟動ADAU1772的，這樣會讓你的程序是放在單片機片內，而不是在eeprom里，有一定的加密保護作用。
外設方面，我們設計了兩路LINE IN，一路HP OUT，也就是通常所說的4進2出，而ADAU1772也是最多就支持到4路模擬入，2路模擬出。其中一路LINE IN做成了差分輸入，一路HPOUT也并聯了一組差分輸出。在MIC這方面，我們做了獨立的數字MIC in，以及2個模擬MIC in（與LINE IN用開關切換）。
在單片機方面，我們選擇了一顆支持3.3V/1.8V的低功耗單片機STM32L011D4P，和ADAU1772搭配，實現開關切換1.8V低功耗的功能。單片機用于啟動ADAU1772。我們會提供源碼和詳細的使用文檔
開發板設計了3個按鍵，通過在sigmastudio軟件中配置，可以實現靜音、音量+、音量-的功能。另外還預留了2排插針模式的數字音頻接口（IIS）。
|
