在前面的所有例程中，我們的輸出都是雙聲道，下面我們來搞個控件，實時的看一下這左右聲道的電平。
“電平檢測器”(Level Detector)模塊計算輸入信號電平，實時地從硬件中直接讀取，并以圖形方式將電平值顯示在儀表顯示屏上。 “單電平檢測器”(Single-Level Detector)計算并顯示信號的均方根電平，單位為dB。 電平檢測器只進行分析，不修改輸入信號。輸出引腳的信號與輸入相同。
通過“開/關”(On / Off)按鈕啟用或禁用顯示屏。直到原理圖設計編譯完畢并下載至硬件且正確配置USB通信通道之后，電平檢測器才會正常工作。 顯示屏的刷新率約為10 Hz，綠色橫線跟蹤最大均方根值，略微延遲。注意，顯示屏的性能受制于您的PC系統和USB通信資源。使用多個電平檢測器可能降低響應性。
1）硬件設計，原理圖設計，到下面的狀態，不再贅述。

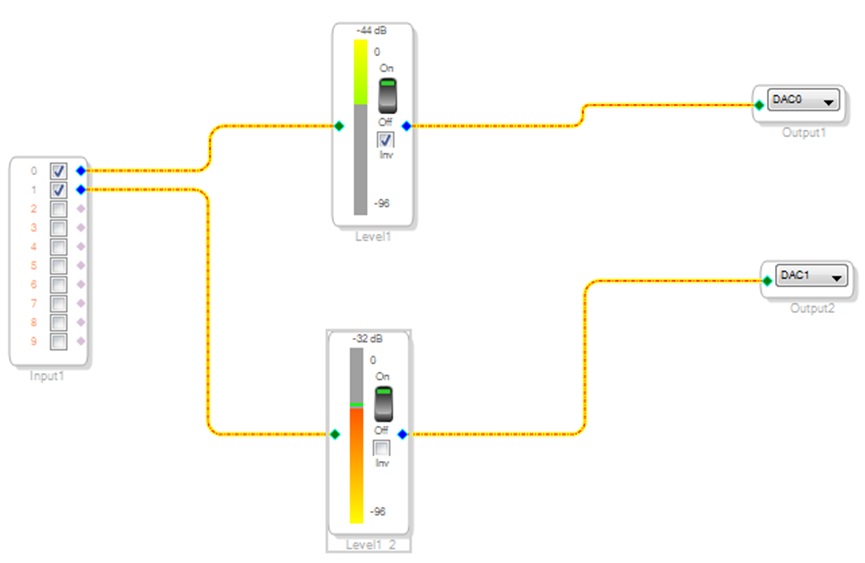

2）點開Level Detectors/Lookup Tables的下面這個Single Livel Detector模塊，拖出去2個。作為左右聲道電平實時顯示，并連線，完成設計。（其他的顯示還有很多，用戶可以自行拖出來測試）
3）將例程通過usbi下載到板子上，并打開on開關，音源輸入，音源輸出，這個時候就能在你的原理圖這里看到這2個通道的實時的左右聲道電平顯示了。打開后選中上面的這個INV打勾，顯示又有不同，大家可自行測試。
|
