0 引言
　　H．264／AVC是ITU-TVCEG和ISO／IEC MPEG聯合制定的最新視頻編碼國際規則，是目前圖像通信研究領域的熱點疑問之一。H．264的視頻編碼層(VCL)采用了許多新技能，因而使得編碼性能大幅度提高。與以往的視頻編解碼規則相比，在相同的碼率下，H．264具有更佳的圖像質量，這使得H．264在無線通信和網絡傳輸?shù)鹊痛a率視頻運用 領域得到了更為廣泛的運用 。但這是以復雜度的成本添加為代價的，故使H．264在實時視頻編碼及傳輸運用 中面臨巨大的挑戰。而用高性能數字信號處理器(DSP) 來實現H．264實時編碼器是一種高速有效的要領，有助于H．264視頻規則的快速推廣和運用 。ADSP-BF561處理器性能卓越，具有600 MHz的主頻，且集成了一套通用的數字圖像處理外圍設備接口，從而為多媒體和圖像運用 建立了一個圓滿的系統級片上處理方案。本文針對低碼率視頻傳輸?shù)捻氁�，研究并�?shí)現基于H．264規則的視頻編碼系統，同時探討H．264軟件編碼器在DSP上的實現及優化要領。
　　1 H．264編碼算法及ADSP-BF561簡介
　　在實際開發流程中，針對H．264的算法特性和ADSP-BF561雙核處理器的結構特征，本文做了大量?jī)?yōu)化工作，從而在保證編碼精度的同時，大幅度提高了編碼速度。下面簡要介紹H．264視頻編碼算法和ADSP-BF561雙核處理器系統。
　　1．1 H．264編碼算法

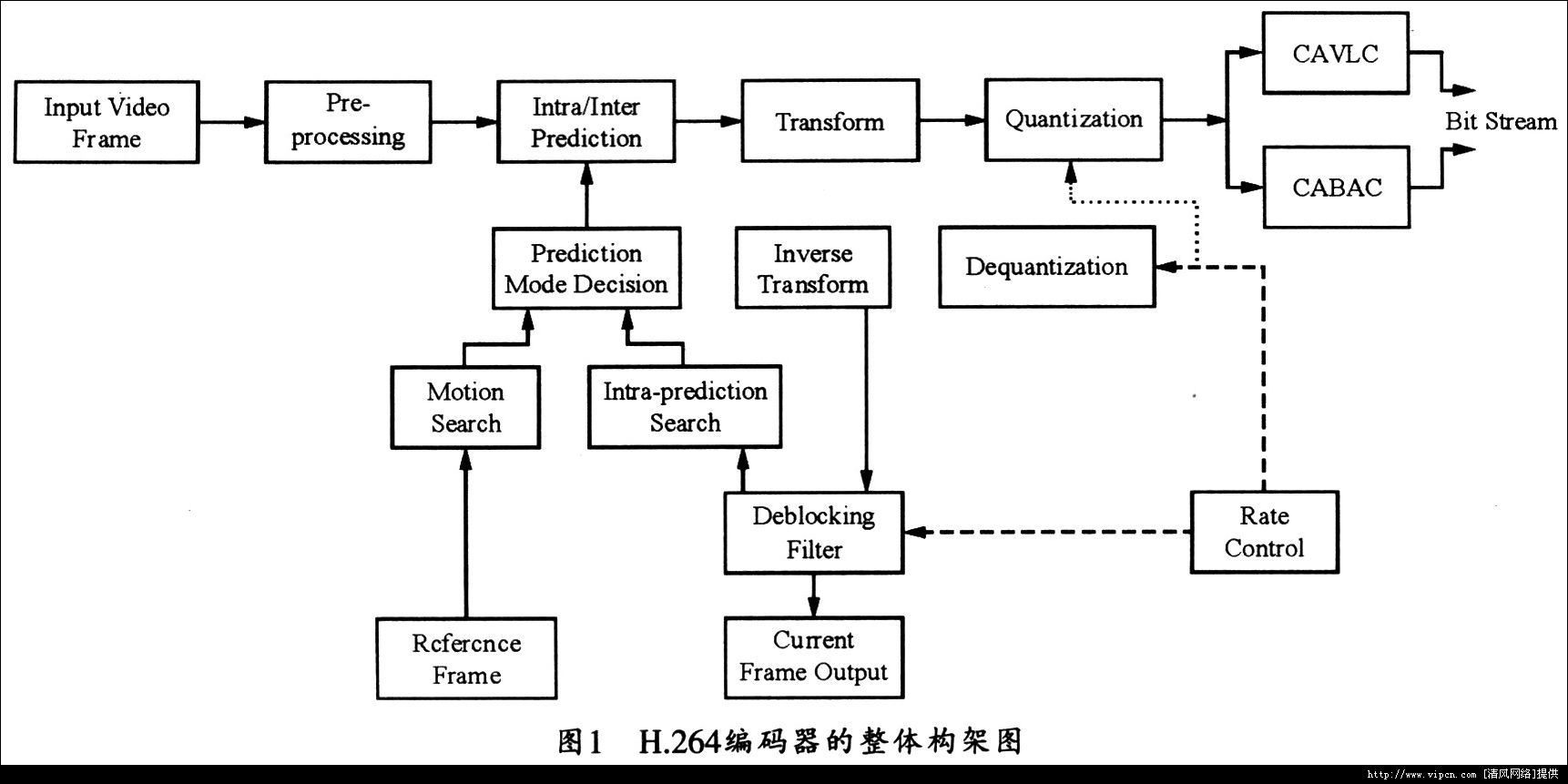

　　H．264是ISO和ITU聯合制定的新一代視頻編碼規則，具有很高的壓縮比和很好的魯棒性。其整體框架如圖1所示。

　　查看原圖（大圖）
　　在繼承了原有視頻編碼規則的基礎上，H．264作了多方面的改良，包括引入4×4子塊和16x16子塊共9種模式的幀內預測。幀內模式的引入是為了與變換編碼一起用于消除空間上的冗余，進而大大提高編碼效率。在幀間模式中，H．264可支撐多尺寸的運動估計和補償。其幀間預測時塊的大小不是固定的8x8，而是可以從4×4到16x16，并且包括長寬不等的塊(共7種類型)，同時支撐多參考幀，故可大大提高預測性能。此外，H．264還采用整數DCT變換來降低計算量，同時采用自適應算術編碼來提高編碼效率，并可運用 濾波器消除低比特量化帶來的塊效應等。事實上，H．264的效率比現有的編碼技能可提高 50％。

1．2 ADSP-BF561芯片結構

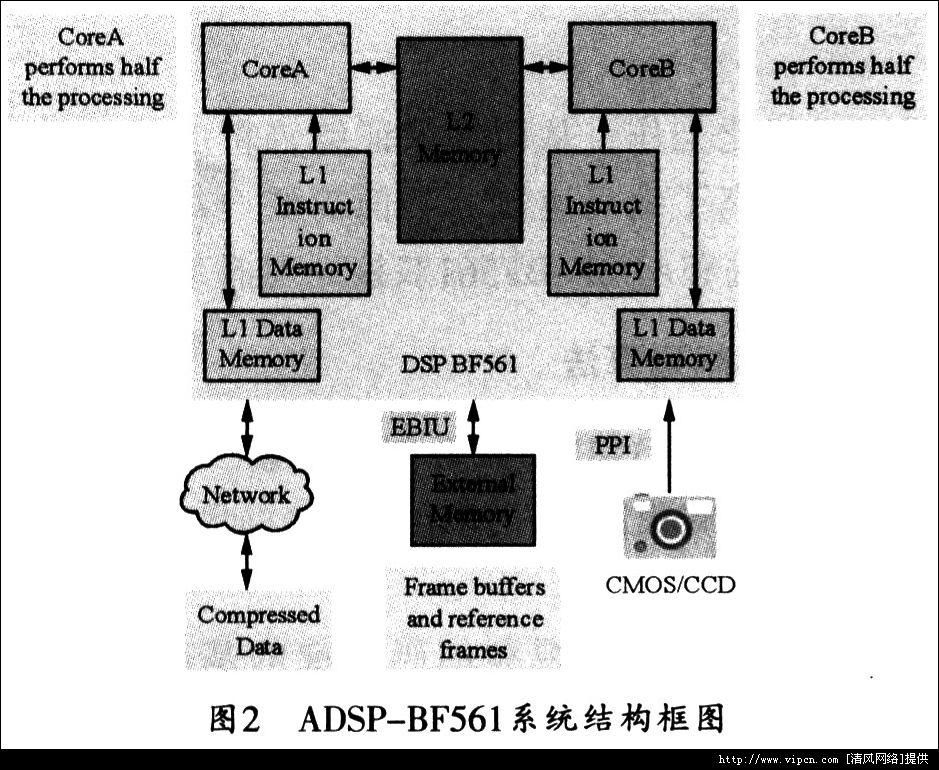

　　ADSP-BF561是一種雙核750 MHz處理器，具有對稱多處理(SMP)系統結構。其SMP結構在信號處理和控制功能的集成和分割方面能夠?yàn)橛脩籼峁┹^高的性能和較大的設計靈活性。 ADSP-BF561的系統結構如圖2所示，它包含coreA和coreB兩個核，每個核的處理頻率可達750MHz。兩個核都有各自獨立的32KB L1指令存儲器(16KB Cache／SRAM)和64KB L1數據存儲器(32KB Cache／SDRAM)，并可共享128KB L2存儲器。兩內核訪問不同內存時，其速率有明顯差異，其中訪問L1存儲器最快，L2次之，而訪問片外內存和設備則最慢。
　　由于訪問存儲器速率的差異。雙核之間執行 數據交換最好在L1段直接執行 ，而且須要運用 IMDMA控制器。這個DMA控制器的主要功能是在雙核之間的L1存儲器之間執行 數據交換。運用 IMDMA控制器可以在訪問速率比較慢的片外內存或者對L2執行 數據處理操作時，提高數據處理的速率，進而提高編碼效率。

　　查看原圖（大圖）
　　2 H．264視頻編碼算法的優化與實現
　　對編碼器的優化主要是對P幀編碼流程的優化和對ADSP-BF561雙核處理系統的優化，合理的流程有利于各種模塊的獨立性和完整性，同時有利于以后只針對某個模塊的優化或升級處理。而運用 ADSP-BF561的雙核協調處理優勢可以進一步提高其速度。
　　2．1 P幀編碼流程的優化
　　由于H．264編碼算法比較龐大，對程序細節上執行 優化事實上無法帶來明顯的效率提高，所以應對程序流程本身執行 調整。在H．264編碼器JM86版本中，I幀、P幀的編碼采用同一模塊，這樣就有大量幀內、幀間宏塊的重復判斷，故使編碼速度受限。Micro_h264編碼軟件模型針對這一缺點執行 了處理，將I幀、P幀的編碼提取出來分別獨立編碼。但是遺憾的是，micro_h264編碼軟件模型對一幀圖像的宏塊執行 編碼是按照宏塊在圖像中的光柵掃描順序一一執行 的，沒有考慮到宏塊在一幀圖像中的不同位置有著不同的特征，而且對這些宏塊采用統一模式執行 編碼，也會產生很多判斷條件，這不但不利于DSP的流水操作，也不利于模塊的優化。本文針對這一個缺點對micro h264的P幀編碼流程執行 優化。

根據宏塊在一幀圖像中位置的不同，可以對不同位置的宏塊分別獨立執行 編碼。同時，根據子塊在宏塊中的不同位置，也可以對其執行 獨立編碼。

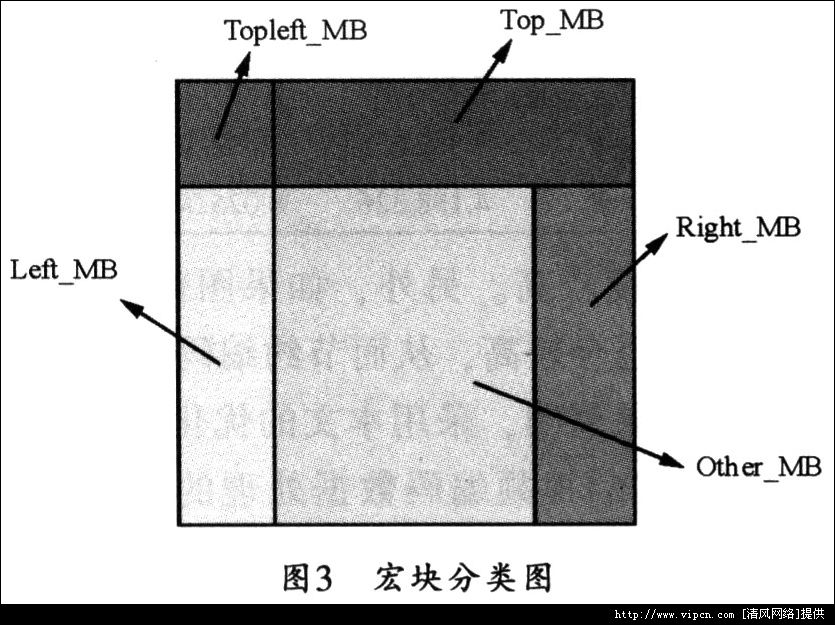

　　一幀圖像被分成多個宏塊時，不同位置的宏塊有不同的特征。因此，可以根據宏塊在一幀圖像中的不同位置來對宏塊執行 分類，以將具有相同編碼特征的宏塊歸為一類，這樣，可以將幀圖像的宏塊分成五類。圖3所示是其宏塊分類圖。
　　通過對宏塊執行 分類，可對不同的宏塊調用不同的函數來對其獨立編碼，從而減少很多不必要的判斷，這樣就不會打斷DSP的流水操作，達到提高速度之目的，同時在執行 優化時也更具針對性。

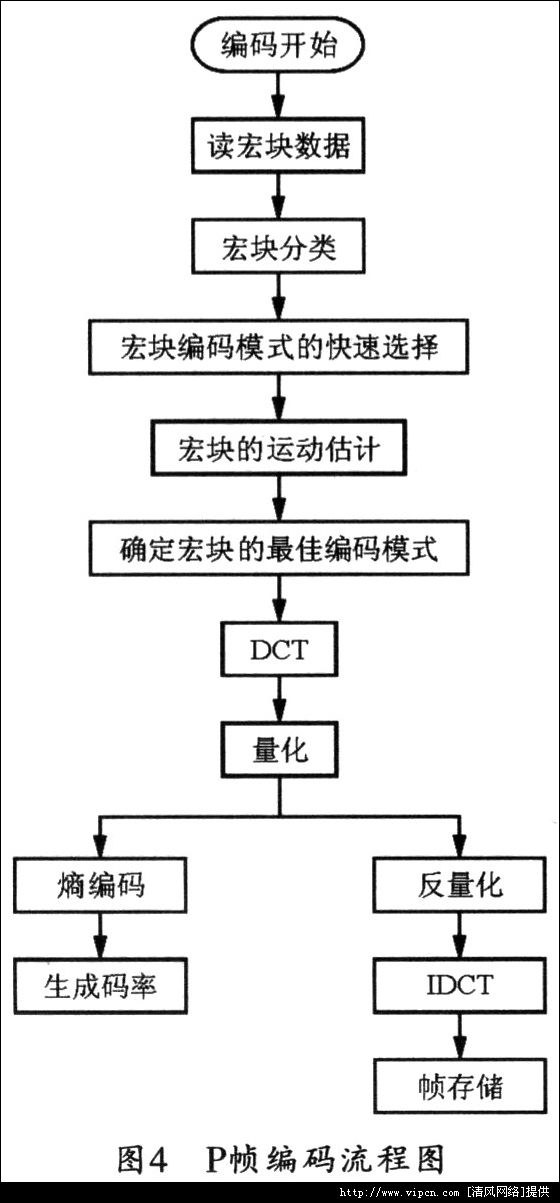

　　本編碼器在P幀編碼時，只用了一幀參考幀，并且改良了micro_h264編碼器軟件模型所運用的對宏塊編碼模式逐一遍歷的算法，而是采用宏塊編碼模式高速挑選算法。P幀編碼的流程圖如圖4所示。

　　查看原圖（大圖）

　　查看原圖（大圖）
　　運行平臺的不同，軟件結構也應該根據各自的特性做些調整。較低復雜度的編碼器可將多個不同類宏塊獨立出來單獨處理，這樣可以省去許多中間的重復判斷，不僅能提高編碼速度，同時程序結構也顯得更為清晰，而且，由于各個模塊的相對獨立，也有利于程序的擴展。雖然這樣在一定程度上添加了代碼量，但卻能有效地提高編碼速度。
　　2．2 ADSP-BF561雙核處理系統的優化
　　為了保證編碼器的穩定工作，本文把內核定位在600 MHz，如果能在600 MHz的基礎上實現4CIF格式的實時編碼，那么，提高內核處理頻率就能支撐更高質量的4CIF格式的視頻編碼處理。為了實現25幀圖像的實時編碼，每幀須要的時鐘周期數為600 MHz／25=24MHz，即須要在24 MHz時鐘周期數內編碼一幀。大約相當于在6 MHz內執行 一幀CIF格式的視頻處理，顯然，如果運用一個核是很難做到實時編碼處理的。本文不同于大多數雙核系統的一個核運行操作系統，而另一個核運行其它軟件的工作方式，是將編碼器放在兩個核內同時執行 處理。

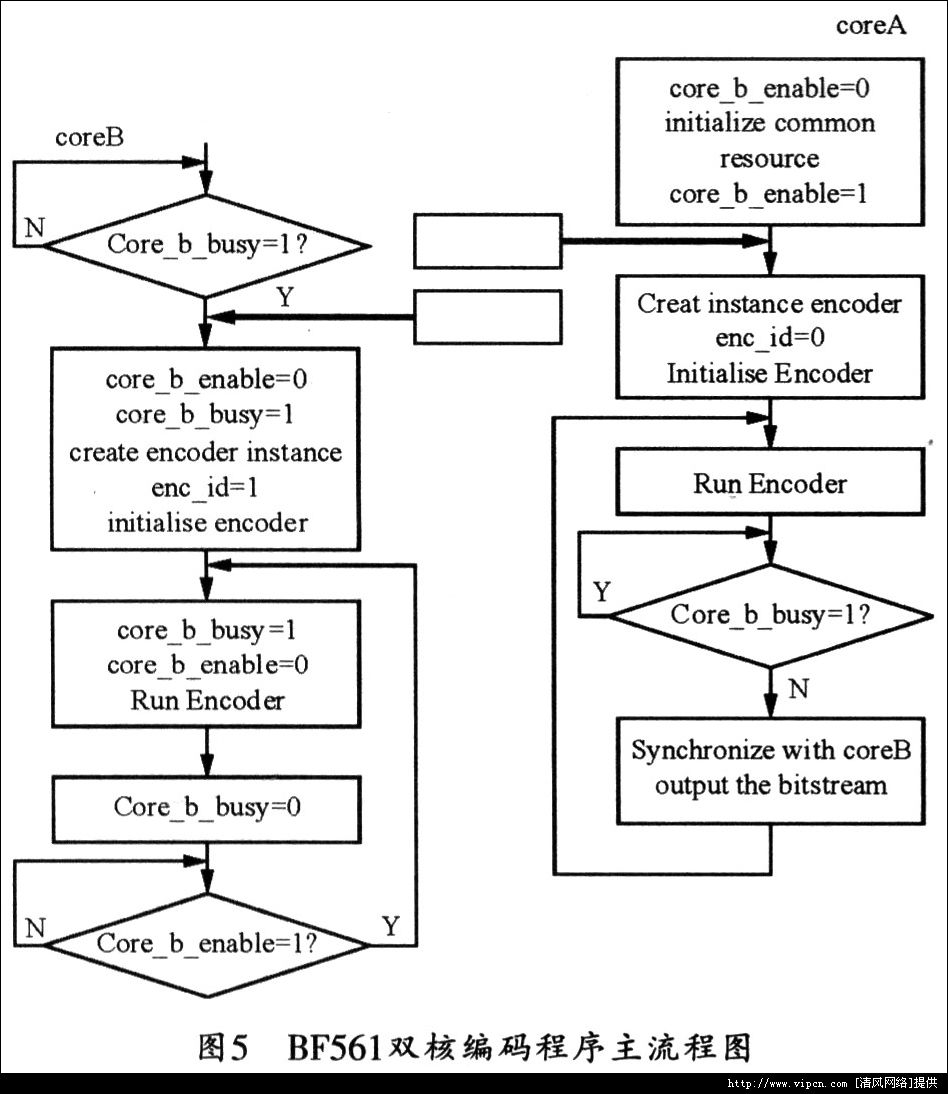

在ADSP-BF561開發板上實現這個編碼算法時，其主要的難點是兩個核之間如何 通信以及協調工作。雙核同時運行一個視頻編碼程序時，須要對數據執行 共享和交換。雖然，運用片外內存或者L2共享存儲器來執行 宏塊數據交換的實現要領比較基本，且不須要執行 數據的拷貝，但是，大量訪問低速率存儲器的操作將極大地影響程序執行的速率，進而影響編碼器的編碼效率，所以，無法采用共享內存來執行 宏塊數據的交換。本文采用的是IMDMA在雙核各自的L1數據段直接執行 數據交換，而且在編碼處理的同時執行 內存數據的交換，從而防止了大量訪問低速率的存儲空間操作，減少了程序執行的時間。而由于消息交換數據量很小，可以運用共享存儲器，因此，可以采用訪問速率相對較快的L2存儲器來執行 存取。事實上，筆者已經經過優化編程在BF561開發板上實現了上述編碼算法。其雙核編碼主流程如圖5所示。

　　查看原圖（大圖）
　　3 試驗結果與數據剖析

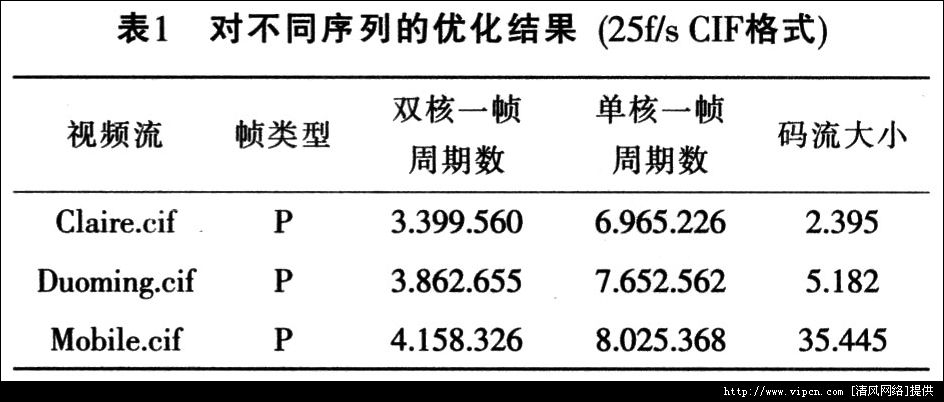

　　經過優化，H．264的編碼性能有了較大的提高，實現了在BF561芯片上對4CIF格式視頻的實時編碼處理。同時，筆者還在 VisualDSP++5．0編譯環境下分別對原編碼器和雙核編碼器實現的編碼結果執行 了測試，其結果如表1所列。事實上，編碼速度基本取決于圖像畫面的運動情況和顏色能無法 豐厚。從上面的數據可以看出，對于不同序列，其編碼速度也不同。Claire序列的編碼速度之所以很快，是因?yàn)閳D像背景靜止，只有肩部和頭部有運動，所以編碼數據量較表1對不同序列的優化結果(25f／s CIF格式)少，編碼速度較高。另外，如果圖像比較基本，其編碼速度也會較高，從而節約編碼時間。

　　查看原圖（大圖）
　　試驗結果表明，采用本文的優化要領可以節約大量的H．264視頻編碼數據處理的時間，能較好地滿足4CIF視頻序列實時編碼的要求。而對于很復雜的圖像，也可以在一定的量化參數下實現4CIF的實時編碼。
4 結束語
　　本文重點研究了基于ADSP-BF561雙核處理器的H．264視頻編碼算法的優化及其實現要領。同時針對ADSP-BF561雙核處理器的體系結構，對編碼的關鍵部分執行 了算法流程的調整，并通過BF561雙核之間的數據交換和協調工作，在雙核上實現了4CIF格式視頻數據的實時編碼。實踐證明，運用 VisualDSP++5．0仿真軟件，在ADSP-BF561開發板上實現25f／s的H．264 4CIF視頻編碼系統，可以滿足人們對視頻傳輸?shù)男枨蟆?
