Fireware燒寫好了之后，SigmaStudio圖形化開發的基本條件就達成了。我們重新來鏈接一下硬件，進入圖形化編程的階段，這個階段我盡量多寫一些例程，讓大家能夠盡快熟悉這個軟件開發的全過程。

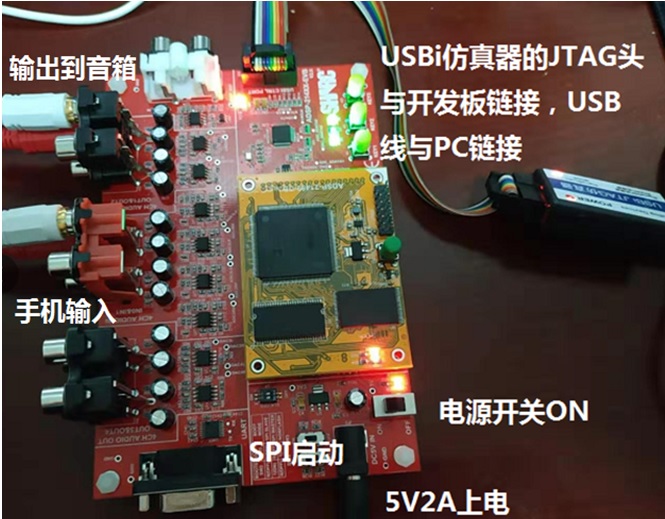

1. 按圖鏈接硬件。
2. SW2和SW3調整到1/0，給開發板上電，正常上電后：USBi那里的D2燈被點亮；核心板Power燈被點亮；底板POWER燈被點亮。Fireware boot ，LED1和LED3燈變亮，而LED2不亮。
3. 打開SigmaStudio軟件。
4. 先把安裝的SHARC模塊都添加到軟件里來，見下圖步驟：

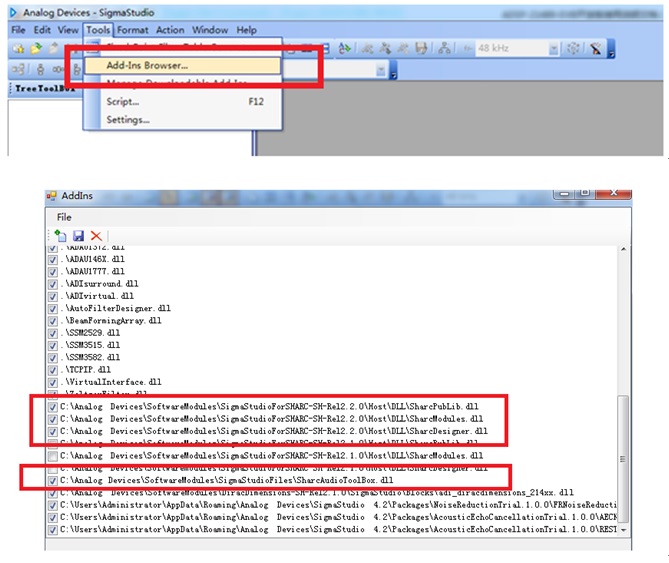

安裝的SHARC專用開發工具模塊全部在這里，打勾選中，添加DLL即可加入到軟件中。
5. 新建一個21489的工程

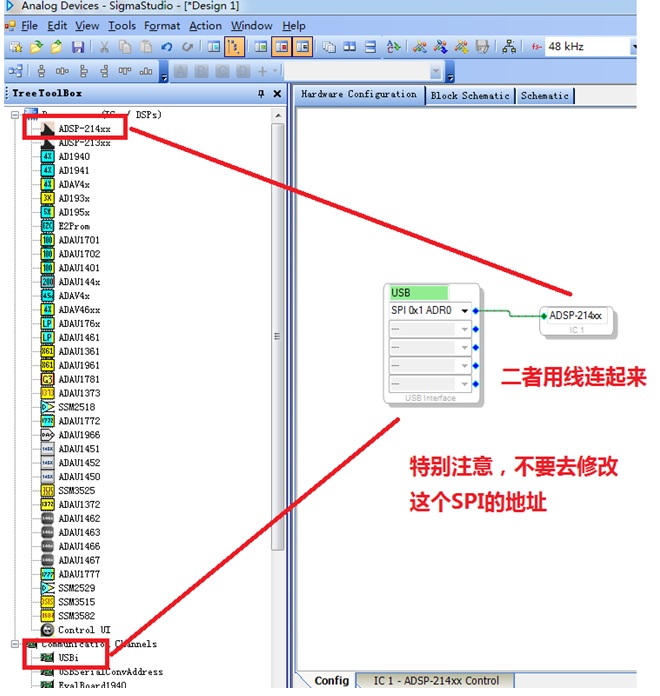

6. 配置21489硬件，將下圖所示的模塊拖出來，用線連起來，完成硬件設計。
7. 軟件邏輯電路圖設計

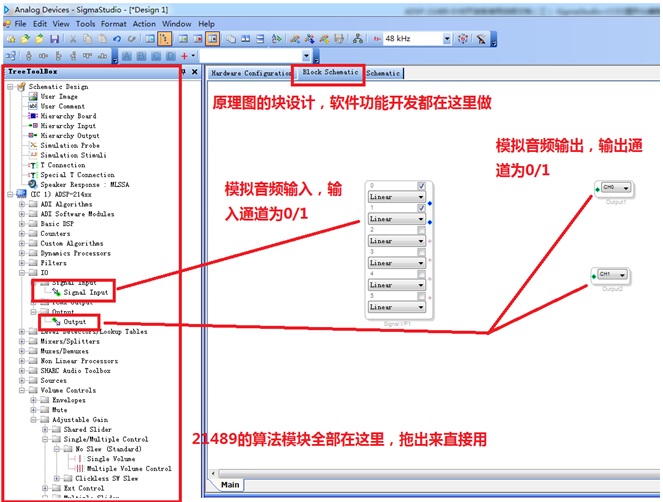

這一步非常關鍵，21489想要實現任何的軟件功能，都需要在這里進行開發，請一定要理解，我會從最簡單的直通例程開始講。外部音源輸入模擬音頻信號，經過AD1938做ADC，變成010101的數字信號送到21489，21489獲取信號后，不做任何處理，交給AD1938做DAC，將010101的數字信號變成模擬信號，并輸出到外部音箱，實現直通的功能。
下面來看一看這個邏輯是如何實現的。

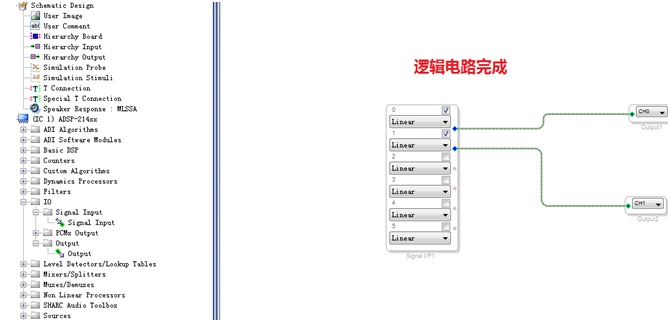

將輸入和輸出通過線連起來，就完成了直通的設計，模擬0/1通道輸入，模擬0/1通道輸出，不做任何處理，輸入這邊手機輸入音樂，輸出那邊音箱播放手機輸入的音樂。

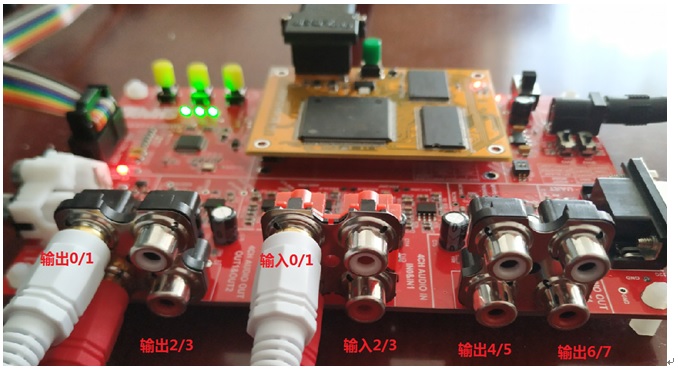

軟件上是這么做的，那么硬件應該怎么接呢？請看下圖：
軟件里我們設置的是輸入0/1，那么在硬件上，我們就讓模擬輸入接到輸入0/1上；軟件里輸出是0/1，那么在硬件上，我們就讓模擬輸出接到輸出0/1上。他們是一一匹配的，這樣就完成了硬件的接入工作。

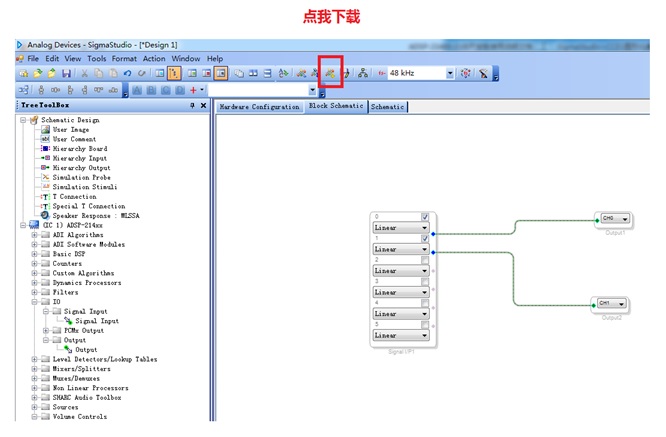

8. 用USBi下載邏輯電路圖，實現直通功能，點擊下載后，板子上的LED2燈也亮起，這時候三個LED就全亮了。
下載速度很快，點完之后，就能從音箱聽到手機播放的音樂，實現了直通。
特別注意：USBi下載邏輯電路圖，是暫存在RAM里的，一旦板子斷電，這些音效就都沒有了，所以這只是在線調試，如果想要把SigmaStduio的邏輯電路圖程序固化到flash里，實現脫機運行，就需要另外的一系列動作，我們會有專門的文檔來講解。
|
