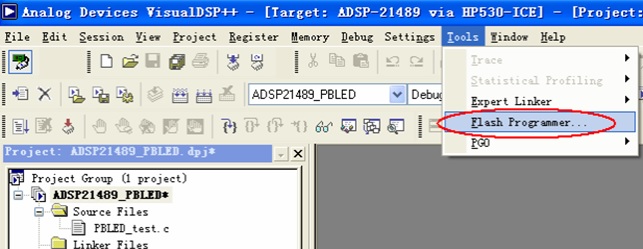

1. 選擇Tools里的Flash Programmer。特別注意，一定要鏈接好session，才有此選項！

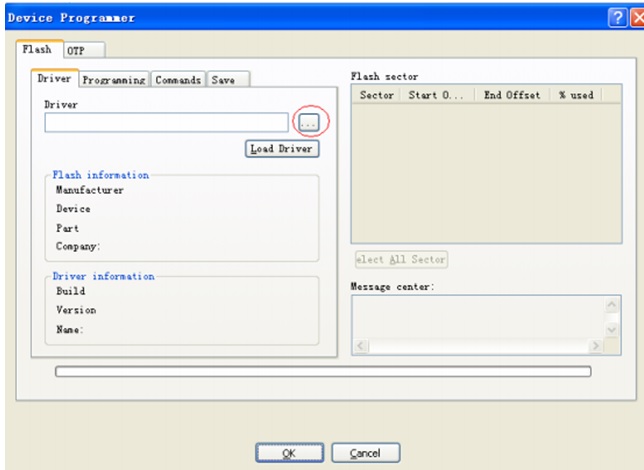

2. 為 SPIFLASH 加載一個“.dxe”格式的驅動文件，這個文件在 “Flash Driver”文件夾下。
這個是Flash的燒寫驅動，每一個型號的Flash都需要專門對應自己的驅動，ADI提供了一個驅動源碼，如果用戶的Flash型號與原廠提供的這個不符，則需要對驅動進行修改。我們開發板使用的就是ADI原廠的這個Flash型號，所以就可以直接用這個Driver，不用做任何修改。在這里OP也建議大家都用原廠提供的這個型號，否則自己改Flash燒寫驅動，還是一件挺麻煩的事情。

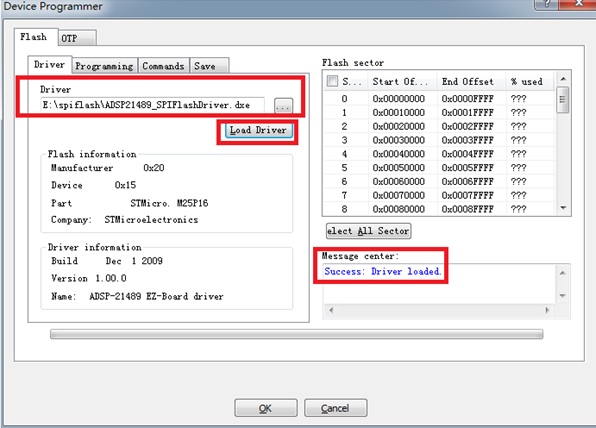

3. 找到“ADSP21489_SPIFlashDriver”文件。

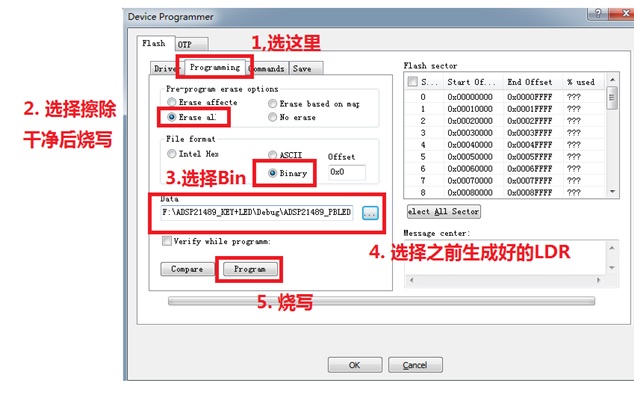

4. 按下圖選擇選項，然后點“ Data”后面的按鈕，找到 ADSP21489_PBLED 工程下 Debug 文件夾下剛才生成的“ ADSP21489_PBLED.ldr”文件。

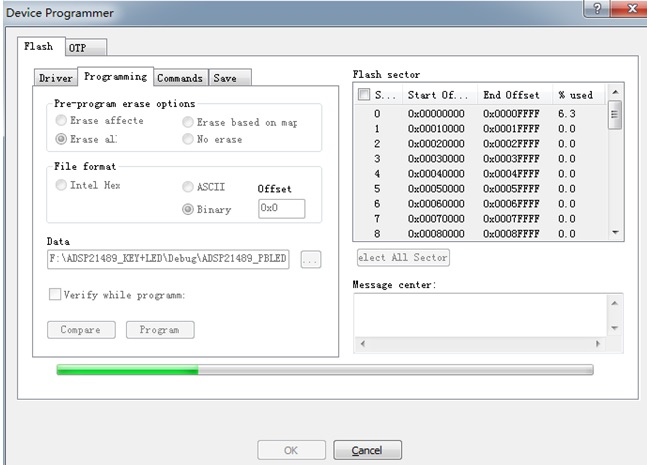

5. 燒寫過程中的讀條，請靜心等待。（由于選擇的是擦空整個Flash，然后再寫入，所以進度條有點慢，剛開始的時候不讀條是在擦空，后面如果自己做板子，空白Flash進行燒寫，則可以選不擦出直接燒，讀條進度就很快了）

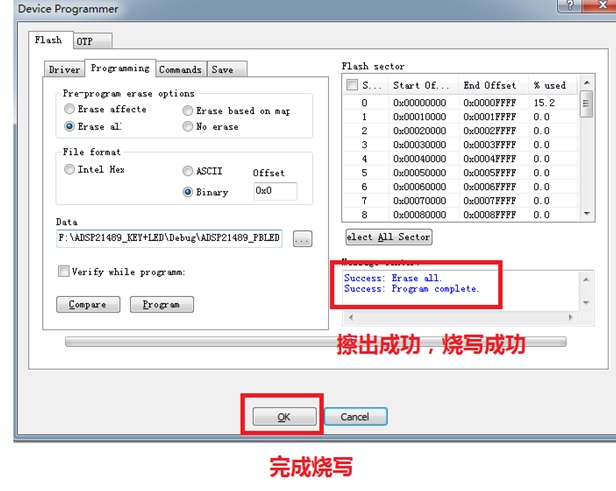

6. 完成燒寫。

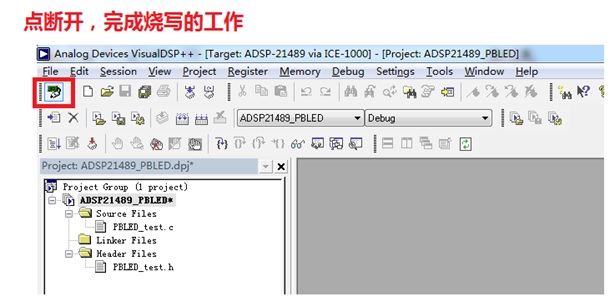

7. 斷開鏈接，完整Flash編程和燒寫得工作。
8. 將BOOT開關SW2和SW3分別撥到ON和OFF，設置成SPIFLASH啟動
9. 拔掉電源插頭，重新上電，并打開電源開關，按下按鍵，相應的LED燈亮，驗證完成。
|
