這個程序，我們將會在開發板上實現48Khz或96Khz采樣率的音頻直通程序。
原理上來講，手機音源通過1分2音頻線接入21489開發板的模擬輸入接插件，將模擬音頻導入，通過AD1938進行模擬轉數字，數字音頻信號進入21489數字音頻DSP中，不做任何處理，交給AD1938再進行數字轉模擬，將模擬的音頻信號送到對應的通道，實現多通道輸出。

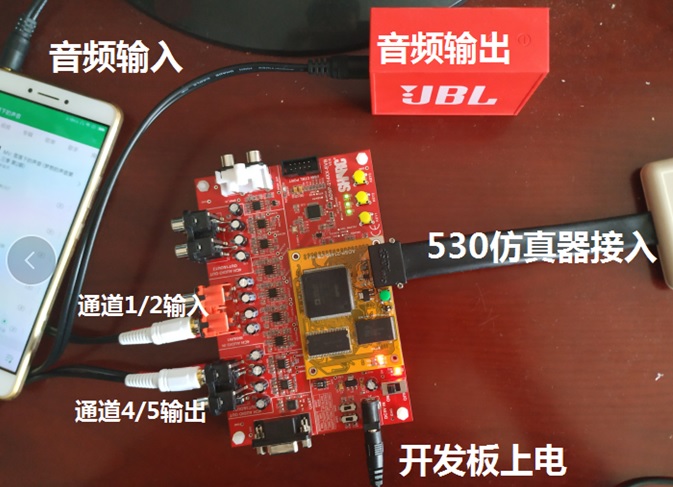

硬件連接如下圖：
為什么輸入接1/2通道，輸入就要接4/5通道（通道號在板子的背面），這是因為程序就是這么設計的，如果是1/2通道IN，就是4/5或者6/7通道OUT；如果是0/1通道IN，就是0/1或者2/3通道OUT。

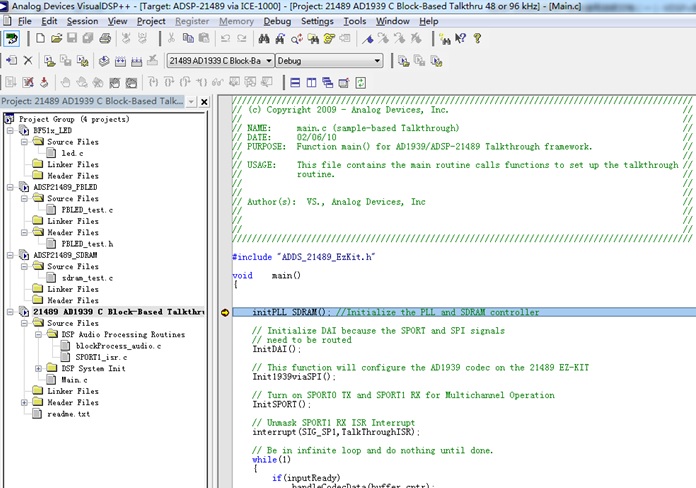

把工程拖入VDSP中，編譯，運行，手機播放音源，輸出到音響聽到音樂，完成這個例程。這時候把輸出改為6/7通道，也能聽到音樂；如果再接一個音箱，那么4/5和6/7都能聽到音樂。
這個工程里，音頻處理都在DSP Audio Processing Routines里，想要了解如何實現這種直通，可以看里面的程序去理解。

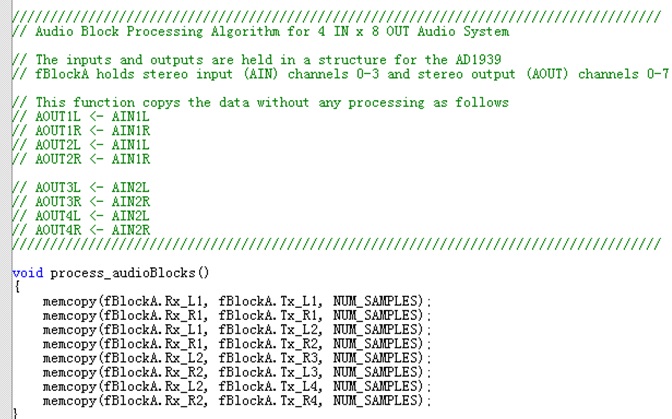

程序里都有備注，比較容易看得懂，這里說的就是4進8出，1左右聲道進對應12左右聲道出，2左右聲道進對應34左右聲道出。而1左右聲道IN就是板子上的0/1 IN，2左右聲道IN就是板子上的2/3 IN。
|
