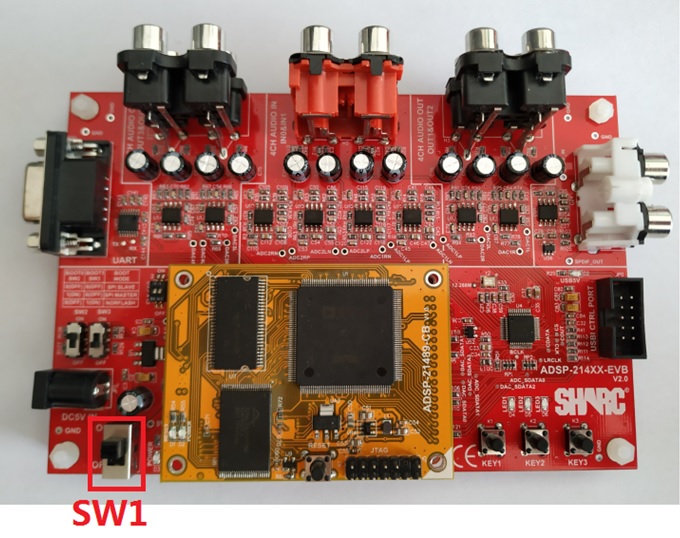

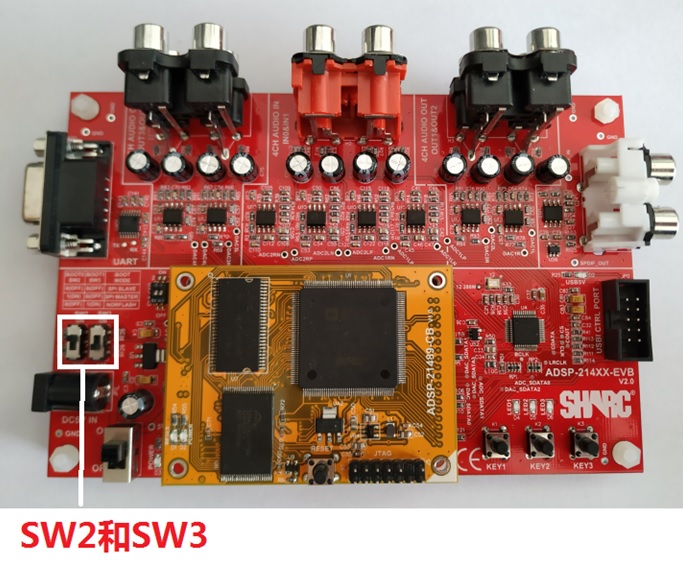

這是一個開關組合，組合出來效果是讓板子選擇從SPIFLASH啟動，還是從NORFLASH啟動。
SW2：1 SW3：0 由SPIFLASH啟動
SW2：0 SW3：1 由NORFLASH啟動

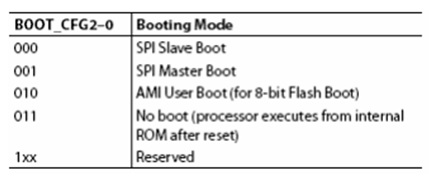

從原理上來講，為什么調節開關，能選通boot模式，數據手冊里是有詳細描述的，ADSP-21489處理器有3種啟動模式，通過片上管腳 BOOT_CFG0、BOOT_CFG1、BOOT_CFG2 配置，我們?cè)O(shè)置的SW2和SW3開關就是依據此項配置來做的。

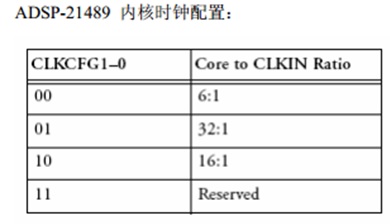

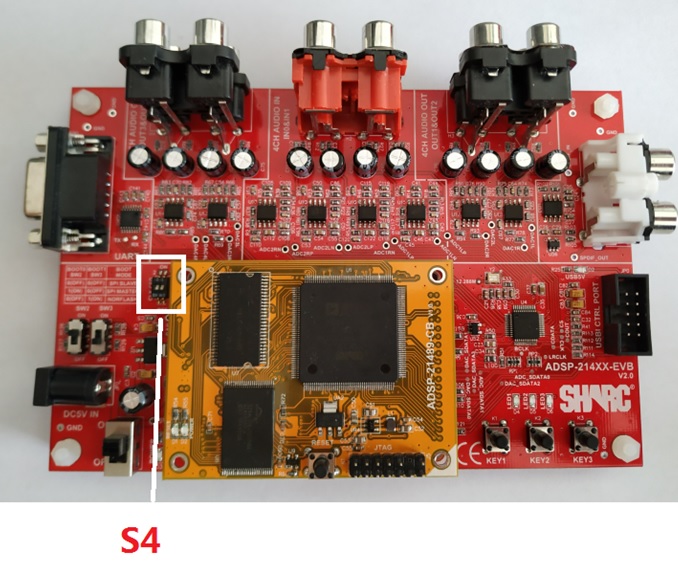

這個開關就要詳細的說一下。CLK_CFG0和CLK_CFG1用于配置上電后內核時鐘的頻率，在上電后，內核時鐘將按照CLK_CFG0和CLK_CFG1配置的頻率運行，在引導完成后，該頻率可以通過配置PMCTL寄存器來設置。板卡上，撥碼開關S4分別連接CLK_CFG0和CLK_CFG1，用于配置內核時鐘。
