硬件準備
- ADSP-21489-EVB開發板
- AD-HP530ICE仿真器
- 5V2A外接電源
- 音頻線：2IN1 2條，一條做模擬音頻輸入，一條做模擬音頻輸出（開發板上每個輸入輸出均為單聲道）
- 輸入音源：手機
- 輸出音源：音箱、耳機等
軟件準備
Viual DSP++5.1.2（由于CCES軟件的開發里，Flash燒寫實在太繁瑣，推薦用VDSP）
VDSP軟件安裝
運行setup軟件安裝包，全部下一步即可完成軟件安裝，非常簡單。我們的資料里提供了VDSP5.1.2軟件，當然您也可以通過ADI公司官網下載。
VDSP5.1.2軟件官網下載地址：https://download.analog.com/tools/VisualDSP++5.1.2/VisualDSP++%205.1.2.exe
安裝軟件的特別注意事項：在安裝軟件的時候，請務必關閉防火墻、殺毒軟件，實測安裝過程中會加載很多編譯器的exe文件，這些文件會被某些殺毒軟件當作病毒，不做任何提示就直接刪除，導致軟件看上去裝完了，實則不能正常使用。另外在安裝時，系統跳出的任何對話框，問是否強制安裝，一律選擇強制安裝，切記！
軟件安裝完之后，是需要注冊的，否則無法使用，注冊的話，可以購買ADI正版軟件序列號，或者選擇評估試用，具體可聯系OP的QQ：5516164，文檔中就不再做詳細描述了。
硬件環境搭建

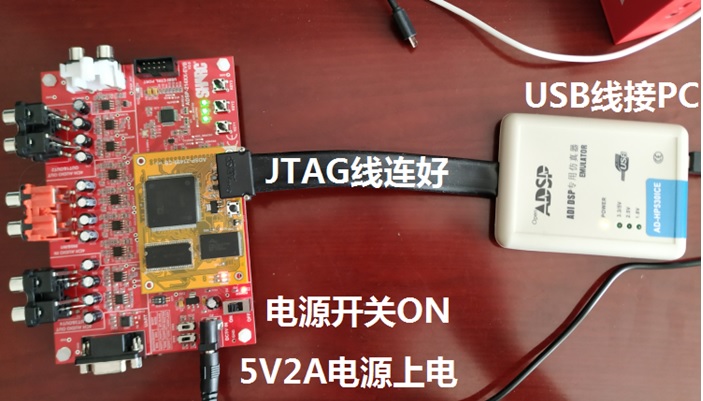

軟件安裝完畢后，開始硬件連接。很簡單，仿真器通過 JTAG 接入板子， USB 線連接仿真器和 PC，作用為上電+數據通訊。開發板上電，硬件環境搭成。
有幾項需要注意，板子上的JTAG是14針，但是有一根針是沒有的，不要以為是運輸中給碰折了，這個是ADI的JTAG標準設計，作用就是個防反插。板子上弄斷一根設定好的針，仿真器上就把這個孔給堵上，就不用擔心插反啦。（這個信息可以通過ADI公司官網上的EE68 文檔中獲得，EE68文檔也是ADI DSP JTAG詳細說明文檔，什么接口定義，JTAG標準設計都在那里，很實用，記錄一下）
這一套下來，開發環境就搭建完成了。
總結一下：
1. 軟件安裝，關殺毒關防火墻，強制安裝所有系統提示要不要裝的。
2. 軟件注冊，不注冊不能使用
3. 硬件連接，JTAG有防反插設計，不用擔心插反了。仿真器用USB直接供電，不用額外再供電了。
|
