開發板簡介

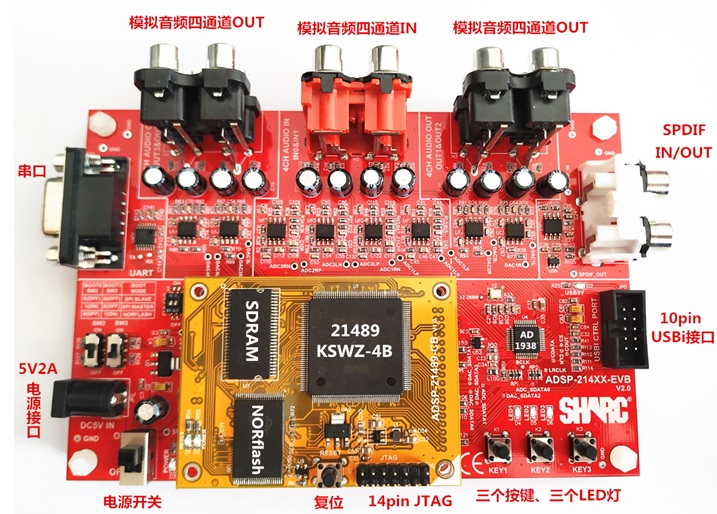

板采用了核心板+底板的設計模式，核心板為21489最小系統板，考慮到用戶對flash的不同需求，提供了NORflash和SPIflash兩種，這兩種均可作為BOOT用。底板為SHARC通用底板，可對接21489和21479核心板。底板通過AD1938，實現了模擬音頻的4進8出，同軸SPDIF輸入輸出，串口通訊，按鍵和LED燈等功能。
注意：開發板完全遵循了ADI原廠開發板ADZS-21489-EZLITE的硬件設計，所以可以無縫支持ADI原廠提供的所有例程！
核心板主要器件包含：
- DSP：ADSP-21489KSWZ-4B
- SDRAM：48LC16M16A2，16MB，采用16bit模式（或pin兼容程序兼容的其他型號）
- NORflash：S29AL016J70TF102，8bit模式（或pin兼容程序兼容的其他型號）
- SPIflash：M25P16，8bit模式（或pin兼容程序兼容的其他型號）
- JTAG接口：符合ADI EE68標準14pin JTAG仿真器調試接口，可接AD-HP530ICE仿真器
- 復位按鍵、復位指示燈、電源指示燈、兩排擴展接口公口（用于接底板）
核心底板主要器件包含：
- 音頻codec：AD1938，4進8出
- 電源模塊
- 電源接口：5V2A-3.5電源
- 模擬4進8出接口
- SPDIF輸入輸出接口
- 標準串口
- 符合ADI原廠標準的10pin USBi JTAG調試口，可接USBi仿真器
- 3個按鍵
- 3個LED燈
- 電源總開關
- BOOT開關
|
