特別說明
教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，圖片可能有缺失，或者不清晰，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。
ADAU1452開發板：
USBi仿真器：
SigmaStudio提供了很多音效算法模塊，我們準備在補充文檔中一一呈現給大家。由于ADAU1452前面的開發都是一致的，所以我在補充文檔中不再重復闡述，只講原理圖開發。想要對整個開發流程有了解的，請見大文檔。

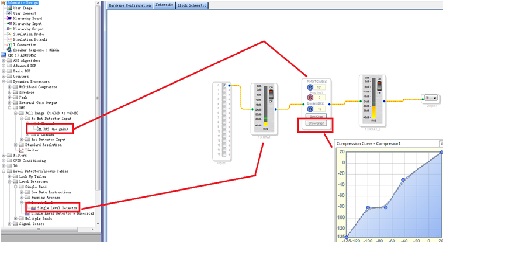

以下設計采用“ RMS檢測（無：增益、保持、衰減）” (RMS Detect) (no:gain, hold, decay)模塊、“單電平檢測器” (Single Level Detector)模塊和輸入/輸出模塊。原理圖顯示的是輸出信號電平在處理后的遞增情況。輸入軸上的閾值設為-30 dB。對于低于-30 dB的輸入，其輸出電平不受影響。但是，當輸入信號超過閾值時，輸出將根據所示曲線的擴展比（超過閾值時約為2.5:1，即強擴展）急劇增加。
|
