ADAU1452開發教程11：EQ例程

[ 作者：OP ] [ 來源：ADSP開源社區 ] [ 發布時間：2019-3-6 ]

特別說明

教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，圖片可能有缺失，或者不清晰，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。

官方淘寶鏈接

ADAU1452開發板：

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.18.fb50c4d6woZMv7&id=39289236798

USBi仿真器：

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.40d22dbd2aiL4G&id=38242936768

基于例程2，我們再增加一個EQ模塊試試看。在調音模塊之后，加入幾段EQ，再輸出。

1）將例程2的相關連線刪掉

2）在工具欄中點開Filters模塊組, 依此選中/點開Second Order>Single Precision, 然后把Medium Size Eq模塊拖到工作區。

3）鼠標左鍵選中Medium Size Eq模塊，點右鍵，如下圖操作，先選擇第二個“Grow channels”，選擇1，再選擇第一個“Grow Section”，選擇6，產生一個7段EQ。每段的中心頻率或增益都可自由設置。

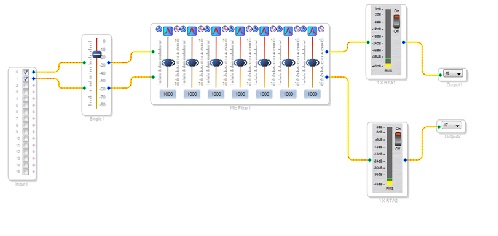

4）將線連好，完成原理圖設計

5）用USBi下載該例程。并輸入音源，播放音源。這個時候，音源輸入通過音量調節，到7段EQ調音處理，到左右聲道實時顯示電平并輸出，這個例程就完成了。調節你畫好的原理圖里的Single1調節音量，Mid Filter1做EQ調節，1XRTA1和1XRTA2實時顯示左右聲道電平！
