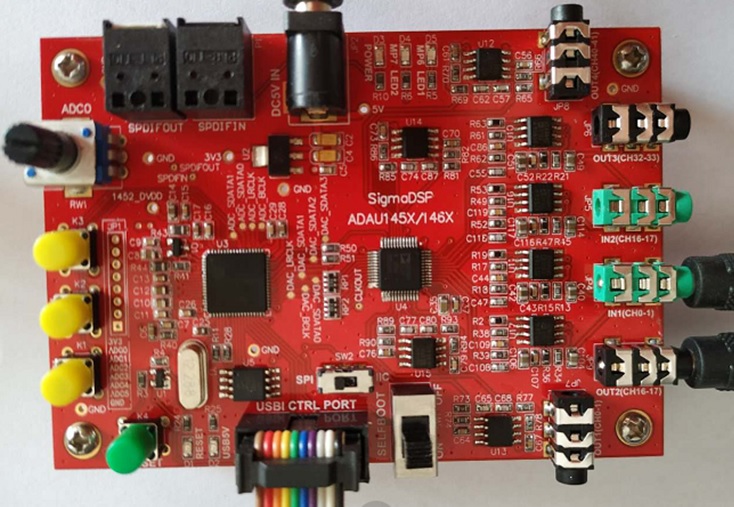

1.  5V1A電源接入(供電正常時，外部電源指示LED燈Power D3（紅色）會被點亮。否則說明供電有問題，請檢查電源或電路連接。)



2.  USBi仿真器接入（開發板和仿真器均有溫馨防反插設計，不用擔心插反了）



3.  LINE IN接入一路（接的是手機音源輸入，注意該模擬輸入口對應的音頻通道編號，這個我在后面的章節會詳細講解）



4.  HP OUT接入一路（我接的是一個小音箱輸出，注意該模擬輸出口對應的音頻通道編號，這個我在后面的章節會詳細講解）



    USBi通過USB線插入PC后，如果彈出找到新硬件并要求安裝設備驅動，請選擇自動安裝。如自動安裝失敗，可手動定位到USBi的驅動安裝目錄：



    C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers.

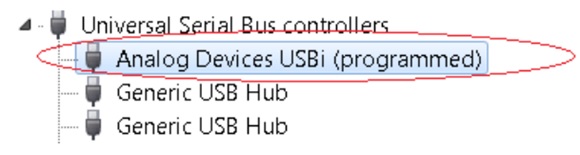

    安裝完畢后，可在設備管理器里檢查是否有Analog Devices USBi設備，如下圖所示，則表示安裝成功，否則須重試。
