特別說明
教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，無法一一上傳，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。
編者的話
開發板提供了單品機啟動DSP的源代碼，用戶可以在sigmastudio中設計好程序后，通過導出設計文件到單片機例程的指定文件夾中，編譯該單片機例程，并使用單片機燒寫器燒寫到單片機中，實現單片機啟動DSP，下面我們來看看這個操作應該怎么做。
開發前的準備工作
1. 硬件準備：ADAU1701+MCU開發板一塊，5V1A電源一個，USBi仿真器一個，單片機燒寫器一個。
2. 軟件準備：安裝SigmaStudio（上一個文檔中有詳細講解，不再贅述），安裝單片機開發軟件，安裝單片機燒寫器軟件（這兩個軟件均提供了安裝包）
3. STM32單片機源碼工程
SigmaStudio下要做的工作
1. SW1 OFF，SW2 IIC，首先使用USBi來調試DSP，做好DSP的工程。我們這里做了一個最簡單的直通工程，INPUT 0/1進，OUTPUT0/1出。
特別注意，硬件設計時，先拖出USBi，再拖出ADAU1701，再拖出E2PROM，要確保ADAU1701是IC1，E2Prom是IC2！因為后面的導出設置中，必須是ADAU1701的文件是IC1。
通過USBi在線下載，輸入音源，輸出音箱播放沒問題，下一步就需要把這個程序讓單片機啟動。
2. 導出這個SigmaStudio里的工程，見下圖：
講導出的文件指定到單片機工程的MCU文件夾內。（注意，請取名adau1701）
下圖是我的單片機工程中，MCU文件夾的位置：
自此，SigmaStudio和DSP的工作已經完成。
MCU燒寫

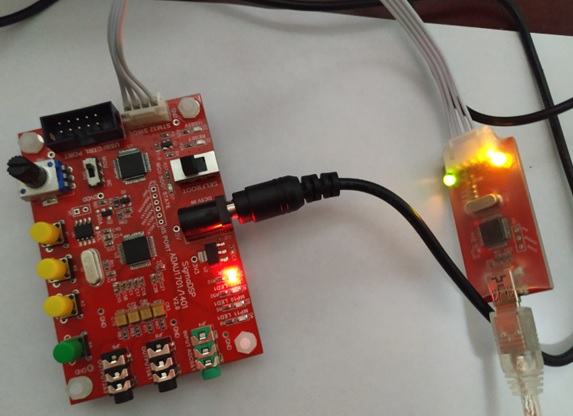

拔掉USB，SW1 OFF，SW2 MCU，插上單片機燒寫器，給板子上電。
1. 打開安裝好的單片機開發軟件，第一次打開，他會讓你選擇你得程序文件夾，如下：
我把這個文件夾拷貝到了F盤目錄下。
2. 點擊 OK，進入軟件開發界面，直接點擊這個“ 010”的圖標進行編譯，編譯完成后，會
獲得一個 bin 文件，這個就是我們需要燒寫的文件。
完成。
這個文件會出現在我們的單片機工程文件夾的 debug 文件夾內：
3. 使用單片機燒寫工具來燒寫 bin。
打開軟件：
點擊下圖中 connect to target 按鈕,緊接著按一下板子的 RESET 鍵(注意:不按復位鍵會連接不
上的)
鏈接成功后如圖：
4. 擦除單片機 flash
5. 加載 bin 文件(通過 STM32 軟件編譯而成)
6. 燒寫文件
7. 燒寫完成
8. 拔掉MCU燒寫器，并將輸入音源、輸出音箱接好，給開發板上電，輸入音源播放音樂，音箱正常播放，實現單片機啟動DSP。
|
