ADAU1701開發教程30：輸入信道自動檢測

[ 作者：OP ] [ 來源：ADSP開源社區 ] [ 發布時間：2019-3-4 ]

特別說明

教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，無法一一上傳，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。

ADAU1701開發板鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.525944c9OI7byc&id=38231117844

USBi仿真器鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.78ff2dbdyzvQeb&id=38242936768

本例程將通過寄存器配置，以及程序邏輯編程，實現當輸入音源信號后，對應的LED燈被點亮，當拔出輸入音源，則LED燈滅。歌曲播放完的時候，LED燈也會滅，等下一首開始播放的時候，LED燈再被點亮。從而體現輸入信道自動檢測的功能。

1. hardware設計

2. 寄存器配置

這個例程里，我們會用到電位器，所以MP8設置成ADC3，LED對應的硬件設計是MP7、MP10、MP11，我們選擇使用MP7，所以把MP7調成OUTPUT GPIO。

3. 原理圖設計

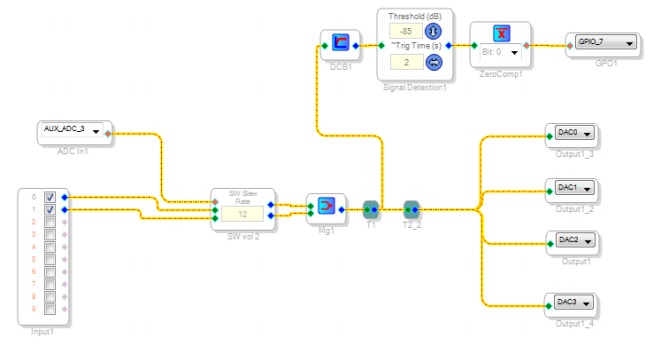

4. 輸入信道自我檢測模塊說明

我們把GPIO_7作為LED輸出顯示，通過搭建的邏輯電路來實現。

注意：DCB1為濾掉直流成分，很重要。
