這個模塊是隨時可以看USBi是否工作正常的，對整個鏈路無影響，也可建議調試的時候做出來，方便隨時檢測USBi的狀態。
4. crossover的實現

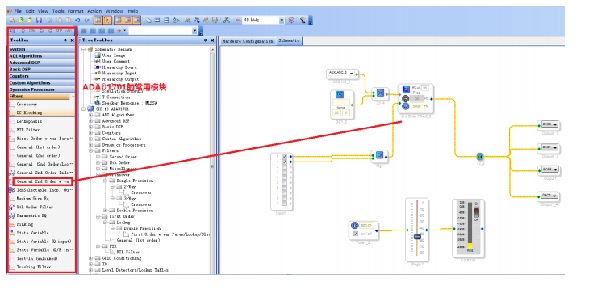

我們著重來講一下這個部分。首先為什么不直接用電位器去控制crossover查表模塊？這是因?yàn)锳DC采樣值是5.23格式，而lookup是以查表的方式來調節曲線，我們?cè)贒C1_3中填的20表示這個表里有20條曲線，是一個整數格式。所以我們要將他轉成整數格式。我們乘27格式的19。為什么不是20？這是因?yàn)闄C(jī)器語言計算是從0開始的，0表示第一條曲線。

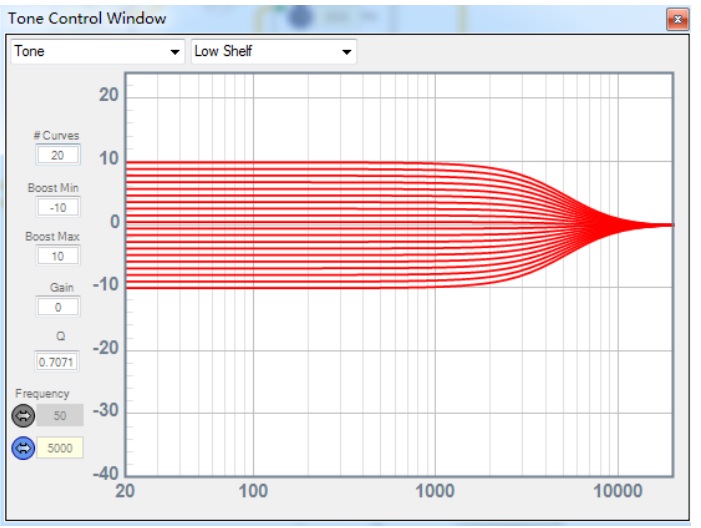

在SigmaStudio里，我們點開這個模塊的調節窗口，就可以通過里面的參數跟選項，然后通過電位器來進行調節了，效果非常明顯，各位可以自行測試。
