ADAU1701開發教程26：通過邏輯編程濾高頻干擾

[ 作者：OP ] [ 來源：ADSP開源社區 ] [ 發布時間：2019-3-4 ]

特別說明

教程中本應該每一步操作都有詳細的截圖說明，但由于網站空間有限，無法一一上傳，如有具體問題可咨詢OP的QQ：5516164，郵箱：sale@openadsp.com，微信：18611096839。

ADAU1701開發板鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.12.525944c9OI7byc&id=38231117844

USBi仿真器鏈接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.78ff2dbdyzvQeb&id=38242936768

1. 硬件設計

2. 配置寄存器中的電位器

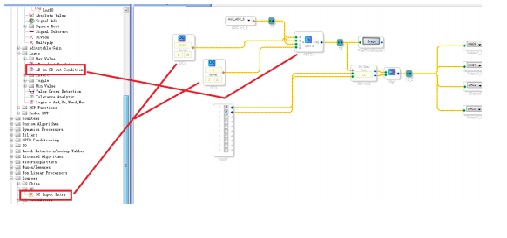

3. 畫原理圖。這里我們將由0/1輸入音源，經過一個帶壓擺的調音開關后，二混一，再經過T分別輸出到0/1和2/3 out，播放音樂。在SW2的開關控制端進行邏輯編程，來過濾高頻干擾。

邏輯編程是如何實現濾掉高頻干擾的，我們來詳細說一說：

這個就是邏輯編程的圖示。ABCD1的意思是：

當 a>b時，輸出為C，即 ADC3采樣到的值

當 a<b時，輸出為D，即為0

給電位器設最小一個臨界值，這個值就是C，根據實際需求可調。很多產品用的是0.01，可以滿足大部份的需求。

特別注意1：這個邏輯濾高頻干擾電路，適用于所有ADC調節的控件，如crossover、phase等。

特別注意2：Basic DSP這個功能區域里，有很多基礎的邏輯算法，如加減乘除，與或，等等，可以充分使用這些算法模塊來組成復雜算法，控制DSP和外部設備。
