產品簡介

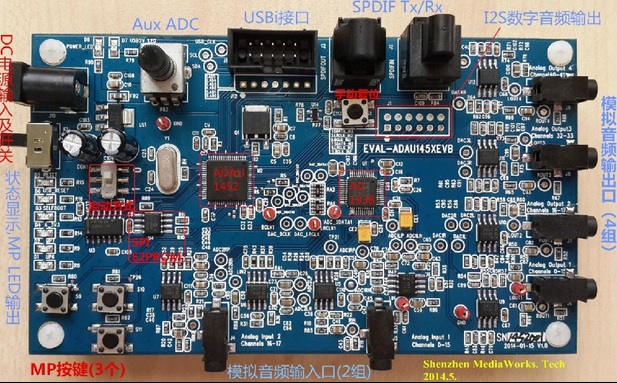

ADAU1452開發板是深圳MediaWorks公司開發出來的國內第一款低成本的SIGMA300 ADAU145X開發板。此開發板集模擬音頻輸入/輸出，I2S 數字音頻輸入，SPDIF光纖收發模塊，多位按鍵或電位器輸入控制和LED燈輸出指示，及自啟動SPI E2PROM等模塊于一體，并支持通過跳線來配置供電方式（USB供電或外部5V DC供電）、E2PROM寫保護等不同設置。
通過該開發板，用戶可實現基本的音頻系統的功能（包括簡單控制和顯示）實現并驗證DSP內的音頻處理算法。
因ADAU1450、ADAU1451與ADAU1452管腳和功能全兼容，該板也可作為ADAU1450或ADAU1451的開發板使用。
開發板尺寸：100mm*70mm，高20mm
產品配置
SigmaDSP: ADAU1452，300MHz
音頻ADC: AD1938 (4進8出)
電源：LDO ADP3338(3.3V)
復位: ADM811
E2PROM: 25LC512
無源晶振：12.288MHz
1個立體聲音頻輸入(Φ3.5mm)
1個立體聲音頻輸出(Φ3.5mm)
1對SPDIF光纖收發器
一個手動復位按鍵，3個MP輸入按鍵
一個電源指示LED燈（紅），3個MP LED燈
1個雙排I2S輸入接口(6*2pin，2.54mm)
USBi接口(10pin，2.54mm)
1個電位器(AUX ADC, 0~5KOhm)
配套資源
資料光盤：
SigmaStudio3.9安裝文件
Microsoft .Net framework 4.0安裝文件
ADAU1452-EVB開發板使用指南（pdf電子版）
ADAU1452-EVB原理圖（pdf電子版）
相關芯片數據手冊（板卡使用器件的數據手冊，pdf文件）
SigmaDSP例程(SigmaStudio工程文件)
基礎配件：
USB線纜一根
資料光盤一張
5V/1A DC電源一個
塑料支柱4根（2cm高）
保修卡(1月包換，1年保修，終身成本價維修)
可選配件：
SPDIF光纖線纜
