產品簡介

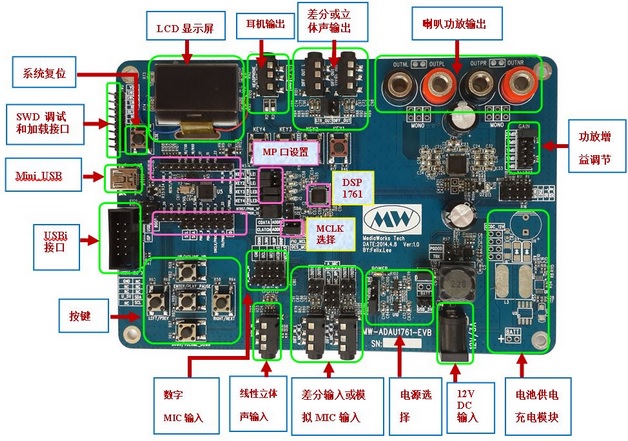

ADI-ADAU1761+NXP-LPC11U24開發板。
本開發板集 本開發板集 成了 兩路 ADC 輸入（一路 單端、差分），兩DAC 輸出（一路單端可推耳機，一路差分），及 I2SI2S 數字音頻輸入出及模擬/數字音頻輸入，本開發板載 NXP公司 的 MCU LPC11U24，，用于啟動 ADI 公司 的音頻 SigmaDSP ADAU1761 ，按鍵輸入，顯示信息；，本開發板還集成了ADI 公司 的 2路 10W ClassDlassD功放 SSM3302，可推 4Ω/8 Ω喇叭；系統可由USB、DC 供電， 系統工作電壓可配置為3.3V/1.8V。
通過此開發板可以實現對DSP 的啟動 、控制 、顯示等操作，驗證 DSP音頻算法等。
外設功能模塊
ADI SigmaDSP：ADAU1761
ADI class-D功放：SSM3302(10W×2)
NXP MCU：LPC11U24
電源：DC-DC ADP2241(3.3V)+LDO ADP122/123
一個立體聲音頻輸入，兩個立體聲差分輸出（3.5mm）
一個立體聲音頻輸出，兩個立體聲差分輸入（3.5mm）
一個手動復位按鍵，4個MP輸入按鍵，4個MP LED燈
USBi 標準接口
2路數字MIC接口（PDM/I2S）
SWD接口（1×8pin，2.54mm）
一個LDC黑白屏（128×64pixel）
基礎配件
USB線纜一根
塑料支柱4根
保修卡（1個月包換，1年保修，終身成本價維修）
特別說明
DSP的仿真器USBi需要單獨購買
MCU的仿真下載器J-link需要單獨購買
電池供電及充電模塊出廠缺省是不焊接的，如有需要請聯系廠家購買
