1 引言
疲勞駕駛是造成交通事故的主要原因之一。據統計,駕駛疲勞造成的交通事故無論是絕對數字還是所占比例都是最高的。如何有效檢測駕駛員的疲勞狀態,并在其出現睡意時給予警告或提醒其停車休息已成為研究熱點。應用駕駛員疲勞檢測系統主動預防交通事故,可以在一定程度上減少交通事故的發生,減少交通事故帶來的危害,使駕駛員駕駛和公眾出行更安全。目前國內外駕駛員疲勞檢測的方法可歸納為3種:①監測司機個體行為特征,例如,眼瞼的活動,點頭的動作,閉眼,握力等;②監測司機的生理信號,如心電圖、腦電圖、肌肉活動情況等;③監測車輛參數,速度、加速度等。PERCLOS是一種通過檢測駕駛員眼睛的閉合程度信息的方法反映駕駛員的疲勞,它能準確地反映疲勞狀態。因此,這里提出一種基于ADSP-BF533控制器和PERCLOS方法的非接觸式、實時性較強的駕駛員疲勞檢測系統設計方案,此系統可以準確檢測駕駛員的疲勞狀況,并給出警告。
2 系統概述

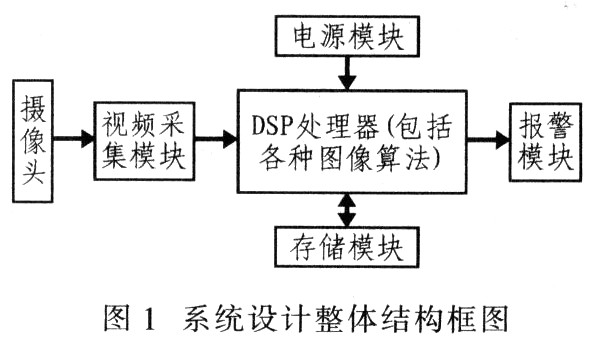

該系統采用ADI公司Blackfin系列的高性能體系結構的定點DSP處理器BF533為核心處理器,它具有2個MAC信號處理引擎,采用正交類 RISC微處理器指令集,特有的專用視頻指令使其具有顯著的視頻處理性能。前端采用CN00-303ROFD0攝像頭實時采集駕駛員面部圖像信息,然后通過PPI接口以DMA方式將數據傳送到SDRAM中,每傳送完一幀圖像,BF533處理器通過運行的疲勞檢測程序分析輸入數據和視頻流,檢測駕駛員的疲勞狀況,并對視頻MPEG-4編碼,保存到IDE硬盤。當檢測到駕駛員疲勞時可通過ISDl700發出語音告警。系統設計整體結構框圖如圖1所示:
3 系統硬件設計
系統硬件設計主要由視頻采集模塊、存儲系統、語音報警模塊和電源模塊等4部分組成。
3.1 視頻采集模塊

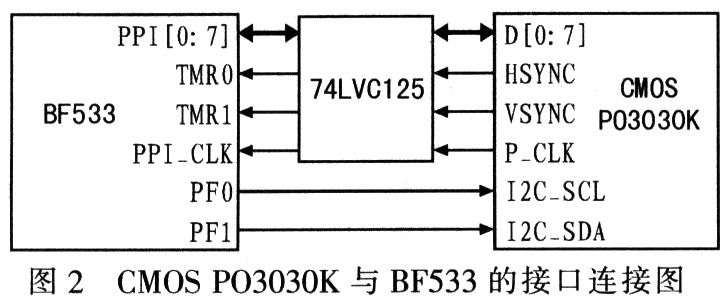

視頻采集是該系統設計非常重要的部分。采集的圖像分辨率大小將直接影響DSP的處理效果。CMOS圖像傳感器選用PO3030K,該器件像素陣列為 640×480,具有缺陷糾正、邊緣增強、色彩糾正、自動白平衡、自動曝光控制、反射光補償?shù)裙δ,其?shù)據輸出格式有:YCbCr4:2:2、 YUV4:2:2、5:6:5RGB、5:5:5RGB等多種模式,可通過I2C總線控制。CMOS圖像傳感器PO3030K與BF533的接口連接圖如圖2所示。
CMOS圖像傳感器的12C_SCL、12C_SDA引腳分別與BF533的PF0、PF1相連,其像素輸出端口D0~D7與BF533的PPI0~PPI7相連,PO3030K的像素時鐘作為PPI的驅動時鐘。
3.2 存儲器系統

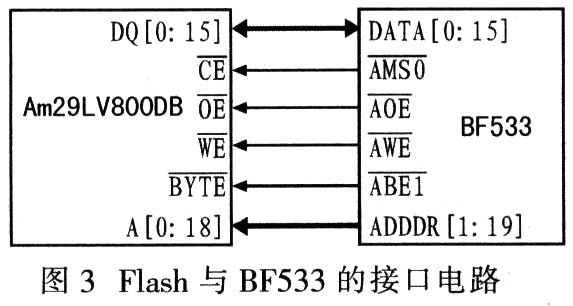

存儲器系統包括程序存儲器和數據存儲器,程序存儲器主要用于存儲系統程序,數據存儲器用于圖像緩存和視頻存儲。程序存儲器選用能電擦寫、掉電保護的 Flash存儲器Am29LV800DB,該器件為8 Mbit。數據寬度可配置成8位或16位。Am29LV800DB與BF533的接口連接如圖3所示。

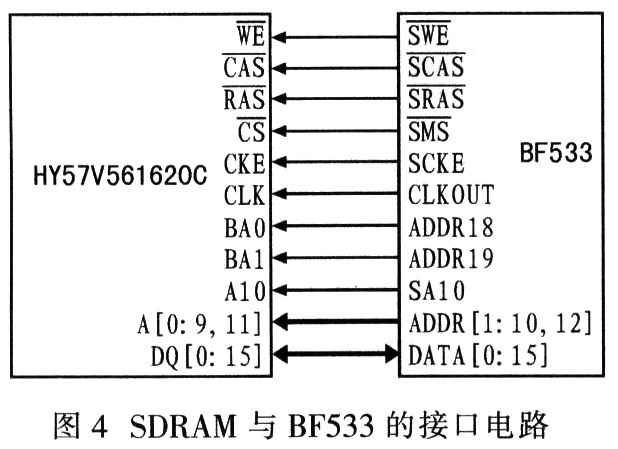

在處理圖像中,由于圖像數據量很大,BF533內存有限,所以系統外部擴展SDRAM做為數據緩沖區。SDRAM選用Hynix公司的 HY57V561620C,該器件是一款4 Bankx4 Mxl6Bit的同步高速動態存儲器,完全滿足數據緩沖的需要。HY57V561620C與BF533的接口連接如圖4所示。
視頻數據的存儲采用大容量的ATA_IDE硬盤存儲。ATA_IDE接口的硬盤為計算機最常用的存儲設備,其總線接口方式與控制時序滿足BF533的 EBIU接口的總線控制時序,可通過該接口直接與硬盤IDE接口連接。連接接口框圖如圖5所示,CPLD的作用是為IDE硬盤分配總線地址,IDE硬盤有兩根地址線IDE_CS1和IDE_CS2。IDE_CS1選通命令塊寄存器,命令塊寄存器包含對硬盤讀寫控制的寄存器,通過配置這些寄存器對硬盤讀寫操作;IDE_CS2選通控制塊寄存器,包含設備控制、狀態讀取等寄存器。由于硬盤的邏輯電平為5 V,BF533的邏輯電平為3.3 V為了使其相匹配,采用總線驅動器74LVC245為電平轉換。74LVC245為雙向8位總線驅動器,兩片用于數據總線驅動,一片用于控制信號線的電平匹配。74LVC245傳輸數據方向的控制引腳DIR,其邏輯時序與BF533的讀控制時序相同,將其連接在BF533的AOE引腳,以控制數據的傳輸方向。IDE在硬件連接上有兩種工作模式:DMA傳輸模式和PIO傳輸模式。由于BF533的DMA控制器只是從接口到內存的控制,無法對外部器件做DMA 控制。如需實現硬盤的DMA傳輸模式,必須選用專用的DMA控制。為了簡化硬件設計,選用PIO16位模式作為硬盤的控制模式。
