引言
MPEG-4視頻編碼技術可以在較小的帶寬下傳輸高質量的視頻數據,節省大量存儲空間,但編碼復雜度也較高,目前豐要有3種實現方案:在通用PC上編程實現;通過ASIC硬件實現以及使用通用DSP芯片實現。與前兩者相比,通用DSP芯片實現方案具有以下優勢:運算性能強;可升級性好,與PC類似,通用DSP芯片的功能仍是通過編程來實現的,能快速、方便地進行軟件升級及添加新的功能,以適應技術發展和市場變化;成本低、功耗低、適應場合廣泛。
系統硬件設計
編碼系統處理核心為ADSP-BF533(以下簡稱BF533),利用其多功能并行接口PPI采集視頻數據,該P(yáng)PI具有DMA功能,無需內核干預便可進行高速數據傳輸,傳輸完成后可自動向內核發出DMA中斷。
視頻采集部分選用0mniVision公司的CIF級彩色CMOS圖像傳感芯片OV6630,其最大分辨率為352×288,采集速率最高可達60fps,且片內硬件實現了原始RGB數據到4:2:2YUV格式數據的轉換,用戶無需自行編寫復雜的RGB轉YUV應用程序,大大減少了代碼量,很適合用作MPEG-4編碼。
設置OV6630
輸出為4:2:2 YUV視頻數據格式,BF533的PPI即可直接接收該格式視頻數據。二者可實現無縫連接,無需中間電路。
考慮到目前還有大量模擬制式的攝像機仍在廣泛應用,系統中還增加了視頻ADC ADV7183,該芯片可以把PAL制模擬電視信號轉為ITU-R656標準4:2:2格式數字視頻,同樣將ADV7183輸出端口與BF533的PPI相連。這樣,既可以采用系統自帶CMOS圖像傳感器采集視頻,也可以外接PAL制模擬攝像機,用戶可自由選擇。

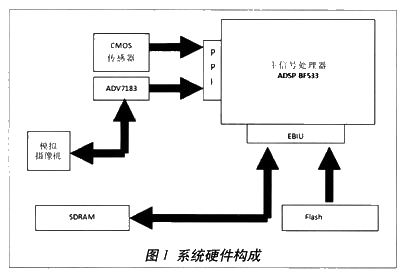

由于BF533片內存儲空間有限,而視頻采集、編碼數據量巨大,選用一片Hynix公司的4MBSDRAM HY57V56162(內含4個內部子集)作為BF533片外大容量動態存儲器。同時,為存放程序啟動代碼,利用一片容量為1MB的閃存芯片PSD4256G6V構成BF533的片外非易失性存儲器。系統硬件構成如圖1所示。
編碼器設計實現
存儲器空間分配
BF533采用統一的32位、共4GB可尋址空間,包括位于片內的L1高速SRAM,片外的同步存儲器空間SDRAMSpace,以及異步存儲器空間(A syn chronousMemory Space)。
片內Ll SRAM包括:64KB指令SRAM、16KB指令Cache/SRAM、32KB數據SRAM、32KB數據Cache/SRAM,以及4KB便簽存儲器。
L1 SRAM工作在內核時鐘頻率,內核可以對其進行高速帶寬訪問。它是所有存儲器中訪問速度最快的,但容量有限,因此,只應將那些最關鍵的代碼和數據存放在L1SRAM里。同時,指令Cache和數據Cache全部使能,這樣可以大大提高訪問片外存儲器的效率。Cache設置是通過相應的I M E M_C O N T R O L、DMEM_CONTROL,以及CPLB寄存器配置實現的。
由于BF533片內存儲空間有限,而原始視頻數據量較大:CIF級4:2:2格式每幀圖像占用的空間為202752字節,如果采用模擬PAL制式視頻輸入,每幀占用空間更是高達829440字節,只能將其放至SDRAM中。同樣,視頻編碼數據也應存放在SDRAM中。此外,系統啟動完成Boot loader引導后,主要關鍵代碼放在片內L1程序SRAM中執行,但大部分程序代碼仍需從SDRAM中執行。由于SDRAM特殊的讀/寫方式,如果下次訪問內存頁與當前活動頁(Active Page)不同,即出現了頁錯失(Page Miss),SDRAM就必須首先關閉當前頁,再打開新的頁,大大降低了SDRAM讀寫速率。而該系統中SDRAM又需存儲多種數據,內核、DMA均需要頻繁訪問SDRAM,因此,應精心分配SDRAM空間,以使頁錯失現象盡量少發生。
BF533的SDRAM控制器(SDC)可以支持SDRAM每個內部子集中的一個活動頁,且在這4個I-Bank中進行切換時無需任何延遲。這樣,將不同的數據、代碼映射至不同的I-Bank,可使頁錯失現象降到最少,進而改善訪問SDRAM的效率。
由于需要實時編碼,為保證視頻采集和壓縮可以同步執行,采用乒乓緩沖技術:設置了兩塊視頻幀接收緩沖區BUF1和BUF2,采用BF533的DMA傳輸鏈方式進行傳輸。當某一DMA緩沖區填滿后,內核對其作MPEG-4編碼(同時也在構建參考幀),此時DMA開始對另一塊緩沖區進行填充。由于BUF1、BUF2、程序代碼以及參考幀均位于不同的I-Bank,減少了SDRAM頁面切換的機會,實現了對SDRAM的高效訪問。
