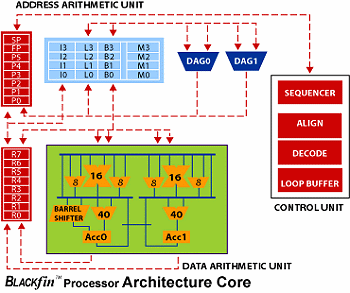

Blackfin 處理器包括一個具有 10 級 RISC MCU/DSP 流水線的高性能 16/32 位嵌入式處理器內核、用于實現最佳代碼密度的可變長度 ISA 以及具有面向加速視頻和多媒體處理的指令的全 SIMD 支持。Blackfin 內核的說明如下：
- 數據寄存器文件
- 數據類型包括 8 位、16 位或 32 位帶符號或無符號整數以及 16 位或 32 位帶符號分?jǐn)?shù)
- 32 位讀出和兩個 32 位寫入操作
- 地址寄存器文件
- 棧指針
- Frame pointer
- Two 16-bit MACs
- Two 40-bit ALUs
- Four 8-bit video ALUs
- Single barrel shifter
- 存儲器取指令
- 索引、長度、基數和修改寄存器
- 循環緩沖
- 條件轉移和子程序調用
- 嵌套式零開銷循環
- 代碼密度
Blackfin 處理器內核包括一個用于通用運算單元的 8 路×32 位數據寄存器文件。支持的數據類型包括8 位、16 位或 32 位帶符號或無符號整數以及 16 位或 32 位帶符號分?jǐn)?shù)。在每個時鐘周期中，這種多端口寄存器文件均支持兩個 32 位讀出和兩個 32 位寫入操作。還可將其作為一個 16 路×16 位數據寄存器文件來進行存取。
除了支持循環緩沖和棧保持以外，地址寄存器文件還提供了一種通用型尋址機制。該寄存器文件由 8 個表目組成，并包括一個幀指針和一個棧指針。幀指針可用于子例程參數傳輸，而棧指針則可用于存儲子程序調用的返回地址。
數據運算器所包含的系統資源大約是 Analog Devices 公司以往 16 位架構的兩倍。它包括：
- 兩個 16 位 MAC
- 兩個 40 位 ALU
- 四個 8 位視頻 ALU
- 單個桶形移位器
所有的計算資源均能夠處理來自數據寄存器文件（R0～R7）的 8 位、16 位或 32 位操作數�？蓪⒚總�(gè)寄存器作為一個 32 位寄存器或一個 16 位寄存器的高位部分或低位部分來進行存取。
在單個時鐘周期中，SIMD 架構能夠?qū)Χ噙_(dá)兩個 32 位值進行讀出和寫入操作。然而，由于能夠?qū)?R0～R7 寄存器的高位部分和低位部分進行獨立尋址（Rx、Rx.H 或Rx.L），因此每個計算部件都能夠從兩個 32 位輸入值和四個 16 位輸入值當中進行選擇，而并未對輸入數據加以限制。計算的結果可以作為一個 32 位實體或寄存器的高 16 位部分或低 16 位部分而被重新寫入寄存器文件。此外，累積的方法有可能因?yàn)閿?shù)據通路的不同而存在差異。例如，A0 可能是一個恒定加法，而 A1 則可能是一個恒定減法。這種能力被稱為 “靈活的 SIMD”。
兩個累加器的長度均為 40 位，從而提供了 8 位擴展精度。與通用型寄存器相似，兩個累加器均能夠以 16 位、32 位或 40 位的增量進行存取。Blackfin 架構還支持一種可生成兩個 16 位、32 位或 40 位結果或 4 個 16 位結果的組合型加法/減法指令。在希望獲得 4 個 16 位結果的場合，高位和低位部分的結果可以互換。這是一項非常強大的功能，比方說，它能夠顯著地改善 FFT 基準程序結果。
兩個數據地址發生器（DAG）提供了用于實現存儲器的同時雙重操作數取出的地址。這兩個 DAG 共用一個包含了 4 組 32 位索引（I）、長度（L）、基數（B）和修改（M）寄存器的寄存器文件。另外還有 8 個附加 32 位地址寄存器（即 P0～P5、幀指針和棧指針），它們可被用作針對變量和棧位置的通用標引的指針。
4 組 I、L、B 和 M 寄存器可用于實現循環緩沖。當一道使用時，每組索引、長度和基數寄存器都能夠在內部或外部存儲器中實現一種獨特的循環緩沖器。Blackfin 架構還支持各種尋址模式，包括間接型、自動增量和減量型、索引型和位反轉型。最后，所有的地址寄存器的長度均為 32 位，從而可支持 Blackfin 處理器架構的全 4Gbyte 地址范圍。
程序定序器負責控制指令執行的流程，并支持條件轉移和子例程調用以及嵌套式零開銷循環。一個多級全互鎖型流水線可確保代碼按照預期的方式來執行，并將所有的數據故障與編程裝置隔離開來。此類流水線通過在必要時停轉的方法確保了結果的準確度，以獲得正確結果。這極大地簡化了編程任務，因?yàn)檐浖こ處煙o(wú)須徹底了解流水線延遲問題。片上互鎖硬件可確保操作數數據在一個特殊指令的執行過程中處于有效狀態。
除了有限的多種 64 位指令程序包之外，Blackfin 架構還支持 16 位和 32 位指令長度。這通過把最常用的控制指令編碼為緊致 16 位字、并將更加棘手的數學運算編碼為 32 位雙字的方法確保了最大的代碼密度。 |
