| Blackfin里最便宜的就要數BF592了。
這顆最低成本的入門級處理器，OP以為可以當做高級單片機來定義屬性。又可以當做進入Blackfin世界的排頭兵，幾乎所有的Blackfin常規屬性在此顆上均有呈現。

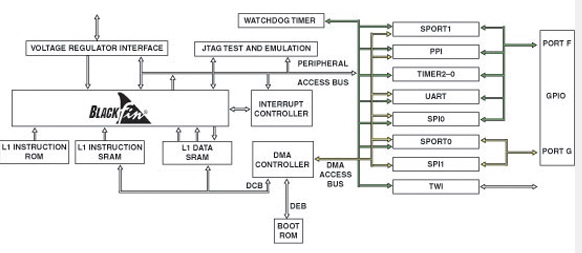

我們可以先來看一下這顆的框圖：
從框圖中可以看到，用最低的成本，你可以用到Blackfin的音頻Sports接口、視頻PPI接口、Timer、UART串口、SPI接口、TWI接口、IO等。而這以上所有的接口在整個Blackfin系列中都是相同原理同樣適用的，搞定這顆就搞定了全系列。
- Blackfin處理器內核：200 MHz (400 MMACS)性能和68KB L1存儲器ADSP-BF592KCPZ-2
- Blackfin處理器內核：400 MHz (800 MMACS)性能和68KB L1存儲器ADSP-BF592KCPZ
- L1指令ROM塊包含VDK RTOS和C運行庫
- 低功耗
- 兩個SPI、兩個SPORT、兩個UART和一個PPI接口
- 九個外設DMA通道和兩個存儲器對存儲器DMA通道
- 9x9mm LFCSP封裝
- 商用、工業和汽車應用溫度等級
BF592在音頻、高級單片機、控制等領域均有很好的發揮，而其視頻接口也讓超低成本特殊應用下的圖像處理成為可能。
需要注意的是這顆DSP只有32K的內存，而且是不能外擴RAM的，所以你的所有應用均需要在這32K內存下進行。這個時候就會有人問如此小的內存，怎么來做圖像處理呢，圖片都塞不進去處理器中。的確592在這里有很大的局限性，可以實際操作的是某些特定應用下采集圖片中很小的一部分來做處理，或者將圖片拆成一條一條的送入DSP中，來實現視頻和圖像應用。我們的開發板中有一個例程就是這么做的，見下方的視頻：
基于這顆最便宜的BF592，我們也提供了一塊全功能的開發板：
- 400M主頻的內核，徹底取代現有單片機和低端處理器！
- Blackfin的DSP高級內核架構！
- 2.4寸真彩屏！
- 130萬像素?cái)z像頭！
- 超過100個源代碼！
- 數字信號處理！
- 圖像處理�。▽�(duì)你沒看錯親，讓你提前進入高速CPU處理時代）
- 大量更基礎的視頻教程！
- 板載下載器�。ㄗ孉DI仿真器見鬼去吧）
- 板卡提供2種供電模式，USB線纜直接供電和5V/2A供電，推薦USB線纜直接供電，一根USB線纜即可完成整個調試。
- 入主ADI Blackfin家族吧，從此以后，更多高端的DSP就從這里開始！
BF592開發板的介紹：
BF592開發板鏈接：http://henglidc.cn/product_detail.asp?proid=119 |
