開發板上設計了2個數碼管和8個LED指示燈。數碼管和LED復用數據總線，采用74HC245作為總線驅動芯片。CPLD內部固化了一個LED控制器，控制器采用動態掃描的方式維持LED顯示。使用時ADSP-BF561處理器只需通過EBIU接口向CPLD內部的LED控制器送入需要顯示的內容，LED控制器會自動將所要顯示的數據鎖存，并通過掃描維持該數據的顯示，直到BF561重新向控制器送入數據信息。
LEDCS
|
LED_A1
|
LED_A0
|
pLED_DAT_OUT
|
說明
|
上升沿
|
0
|
0
|
XX
|
數碼管0顯示數據
|
上升沿
|
0
|
1
|
XX
|
數碼管1顯示數據
|
上升沿
|
1
|
0
|
XX
|
LED顯示數據
|
上升沿
|
1
|
1
|
保留
|
保留 |
其中pLED_DAT_OUT的數據D0-D7分別對應的數碼管的8段a-h。
實驗時驅動代碼的編寫過程要按照以下步驟進行
第一：向pCtrOut_Flag_OE寄存器寫入數據，使能驅動器HC245 LED_OE=0。
第二：選擇寫入地址向pCtrOut_Flag_B對應的LED_A1和LED_A0寫入數據。
第三：向pLED_DAT_OUT寄存器寫入要顯示的參數。
第四：控制pCtrIner_Flag寄存器的LEDCS位，使其產生一個上升沿，此時數據寫入相應的寄存器：
pCtrOut_Flag_OE映射的物理地址為：0x20350000
pCtrIner_Flag映射的物理地址為：0x20360000
pCtrOut_Flag_B映射的物理地址為：0x20380000
pLED_DAT_OUT映射的物理地址為：0x20390000
代碼分析：
void
leddisplay(uint8_t LEDNum，uint8_t data)
{
switch(LEDNum)
{
case 1： *pCtrOut_Flag_B
= 0x00; break; // LED_A1=0 LED_A1=0
case 2： *pCtrOut_Flag_B
= 0x00| LED_A0; break; // LED_A1=0 LED_A1=1
case 3： *pCtrOut_Flag_B
= 0x00| LED_A1; break; // LED_A1=1 LED_A1=1
default： printf("ERROR!\n"); break;
}
*pLED_DAT_OUT =data; // 輸出顯示數據
*pCtrIner_Flag_OE =0x00; // LEDCS 位為0
mdelay(10000);
*pCtrIner_Flag_OE =0x04; // LEDCS 位為1
}
代碼運行結果：
1.
首先看到8個LED燈循環被點亮。
2.
數碼管顯示從99遞減到00。

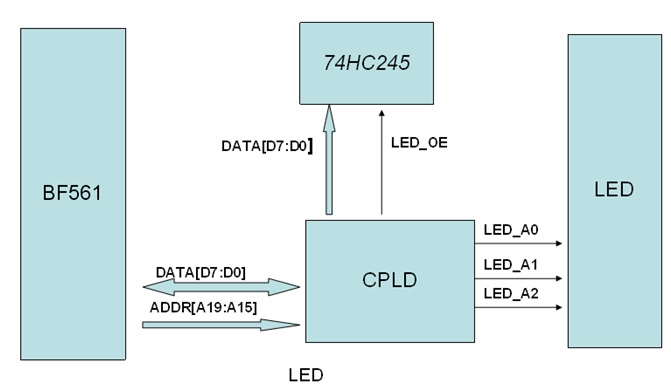

硬件連接原理圖：
