作為電子開發工具，ADI仿真器難免會因?yàn)楦鞣N原因?qū)е庐a(chǎn)品故障而無法使用，這種故障的出現率很低，但也不是沒有。我們從2004年至今已經幫助全國客戶維修了不下300個ADI仿真器，有一些經驗和常識可以給大家分享一下。
1. 發現ADI仿真器連不上開發板，報錯的現象，不要著急，99%的ADI仿真器是可以修好的。
2. 連不上的現象出現后，首先檢查自己的環境搭建是否有問題，比如說目標板和仿真器是否有都上電，如果確定搭建的環境沒問題的話，就把目標板、仿真器都斷電，然后把Visual DSP++軟件關閉，并進入window任務管理器中，在進程里查找是否存在IDDE的進程，如果有，則關閉。然后再重新搭建環境進行連接，看之前的問題是否能夠復現。通過此方法能夠排除環境搭建的問題。
OP的經驗：Visual DSP++軟件并不是百分之百的穩定，就像微軟做操作系統這么多年，電腦莫名其妙死機的情況仍不斷出現一樣，所以一次出現連接錯誤，可以重新再嘗試，復現同樣的問題，則需要真正的進入故障排查階段了。
3. 若出現第二條的復現現象，則需要在插上ICE的情況下，打開設備管理器，看一下ICE的硬件是否被PC識別。
這個圖是我的AD-HP530ICE（支持Blackfin和SHARC全系列）正常接入電腦后，設備管理器的顯示情況。ADI原廠的仿真器和OpenADSP的仿真器在接入電腦驅動安裝正常時，設備管理器里都會出現ADI Development Tools，下面跟隨的是仿真器型號對應的設備名稱。如果這里顯示正常的話，就排除了ICE接入這一塊的問題，進入下一步排查。
如果接入就發現不顯示，則可能是驅動出現了問題，或者是ICE的USB接入模塊硬件電路故障。驅動的問題，就需要重新插入ICE，在Window提示找到新硬件的情況下重裝一下驅動。如果ICE怎么插入PC，設備管理器里都沒有任何反應，恭喜你，ICE可以確定是硬件損壞，需要返廠維修了。
繼續~
4. 排除了ICE跟PC連接的驅動、硬件接入的問題之后，下一步就是用ADI仿真器專用的測試工具“Visual DSP++ Configurator”來進行故障排查。這一步我要詳細講一下，有不少用了多年ADI DSP的老客戶都還不知道ADI的VDSP里有這么一個排查ICE故障的工具。

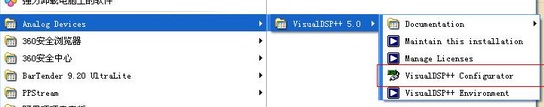

1）Visual DSP++ Configurator在安裝目錄下，見下圖：

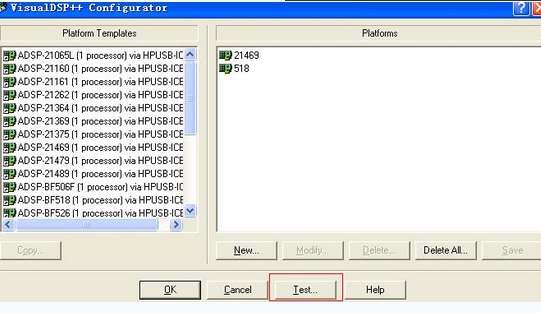

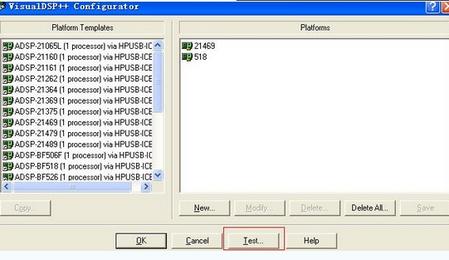

2）打開這個工具后，點這里：

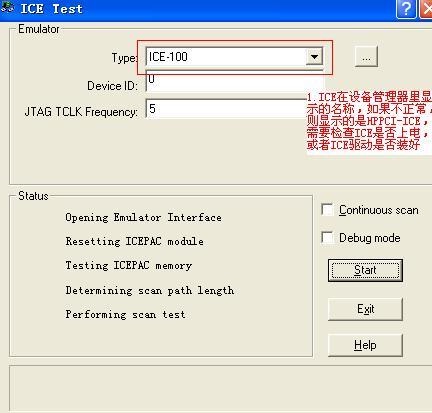

3）TEST工具的詳細說明：
按TEST按鍵進行檢測。
“Opening Emulator Interface”如果第一步不通過，則99%是因?yàn)榄h(huán)境搭建、ICE驅動安裝的問題。通常的解決辦法是再仔細搭建一遍環境，并把ADI仿真器的驅動卸載重新安裝一次。這里需要注意的是，ADI最新的ADZS-ICE-100B以及OpenADSP開源社區的AD-HP510ICE，AD-HP520ICE，AD-HP530ICE都需要安裝Visual DSP++5.0 update8以上才可以正常安裝驅動的，原因是ADI在軟件Update8補丁之后才增加了對ICE-100B以及OpenADSP仿真器驅動支持的。建議軟件環境安裝Update10。驅動安裝可能存在的問題我會專門開貼來講。
“Reseting ICEPAC module”這一步?jīng)]什么好說的，一旦打叉不通過，返修。
“Testing ICEPAC memory”這一步不通過，返修。
前三步是ICE的自檢，第二第三步不通過，說明是ICE本身出了問題，需要返修。
“Determining scan pach lenght”這一步不通過，原因需要再詳細排查。
這一步是ICE到目標板的鏈路檢查，問題可能出在ICE本身損壞，或者JTAG接口有問題，或者JTAG線纜有問題，也有可能出現在目標板上的JTAG設計不規范。第五步就不說了，一般真的連不上都會出現在第三或者第四步。
只能簡單講這些排查的辦法，ICE的維修比較復雜，OpenADSP開源社區的用戶仿真器產品都是至少保修2年的，有問題我們直接解決。其他的用戶有需要維修ICE也可以聯系我。
sale@openadsp.com；henglidc.cn；henglidc.cn/bbs
下一章再談?wù)劻硗庖恍┍容^常見的ADI仿真器損壞問題及解決辦法。 |
