PPI是Blackfin的視頻接口，Parallel Peripheral Interface，在ADSP-BF53x 上常用于視頻信號和同步數據的傳輸，是半雙工接口，支持數據的采集和數據的傳輸。
ADSP-BF53x 上有一個16Bit 的PPI 接口，最高速度可以到系統時鐘的1/2，有視頻信號傳輸使用的行、列、場是三個同步信號，支持ITU656,ITU601 等模式，可兼容大部分視頻相關的芯片。
PPI 接口自身不能產生時鐘信號，所以PPICLK 信號必須由外部設備或者晶振提供，它沒有專門的行，列同步信號管腳，在使用PPI 時，需采用與其復用的Timer1 和Timer2 管腳來作為行列同步信號管腳，PPI 接口的場同步管腳FS3 與PF3 腳復用，該信號是在傳輸電視視頻信號時，指示當前傳輸?shù)男盘柺瞧鎴鲞�是偶場信號，在通常不使用的情況下，該管腳必須下拉。
PPI 接口與其他接口不同，他沒有發送和接收數據的寄存器，不能采用Core 來操作數據，只能采用DMA 傳輸。

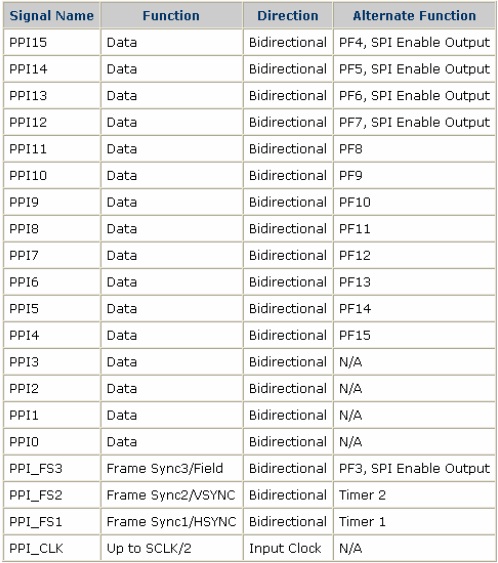

PPI 接口管腳與復用定義：
接口寄存器說明：
寄存器 功能
PPI_CONTROL PPI 控制寄存器，用于配置PPI 工作模式
PPI_STATUS PPI 狀態寄存器
PPI_COUNT PPI 傳輸計數寄存器，設置圖像一條線由多少數據組成
PPI_DELAY PPI 延時計數寄存器，設置在傳輸時延時多少個時鐘開始采數據
PPI_FRAME PPI 幀寄存器，用來設置一幅完整圖像一幀的線條數
來看一段關于PPI的核心代碼分析：
*pDMA0_START_ADDR = 0; //配置PPIDMA 數據起始地址
*pDMA0_X_COUNT = 480; //配置DMA 一行要傳輸多少次數據
*pDMA0_X_MODIFY = 2; //配置每次傳輸行地址的增量
*pDMA0_Y_COUNT = 286; //配置要傳輸多少行數據
*pDMA0_Y_MODIFY = 2; //配置每次列數據地址的增量
*pDMA0_CONFIG = 0x1034; //配置DMA 工作模式
*pPPI_CONTROL = 0x781e; //配置PPI 工作偶是
*pPPI_DELAY = 0; //配置時鐘延時為0
*pPPI_COUNT = 479; //配置PPI 每行要傳輸480 次
*pPPI_FRAME = 286; //配置每幀圖像有286 行
*pTIMER1_PERIOD = 525; //配置行同步信號產生的周期
*pTIMER1_WIDTH = 41; //配置行同步信號寬度
*pTIMER1_CONFIG = 0x00a9;//配置行同步信號工作模式
*pTIMER2_PERIOD = 150150;//配置列同步信號產生的周期
*pTIMER2_WIDTH = 5250; //配置列同步信號寬度
*pTIMER2_CONFIG = 0x00a9; //配置列同步信號工作模式
*pDMA0_CONFIG |= 0x1; //使能DMA
asm("ssync;"); //系統同步 /
*pPPI_CONTROL |= 0x1; //使能PPI
asm("ssync;"); //系統同步
*pTIMER_ENABLE|= 0x0006; //使能行場同步信號
asm("ssync;"); //系統同步
PPI 的行場同步信號與TIMER1 和TIMER2 復用，所以要配置TIMER 寄存器來啟動PPI 的同步信號。這個代碼就實現了PPI 連續發送525*286 尺寸圖像的數據，其中圖像有效數據尺寸為480*286。展示了使用 PPIDMA 傳輸數據的功能。
PPI的視頻教程如下：
視頻清晰版下載： 鏈接: http://pan.baidu.com/s/1qWJOqZi 密碼: bbjb |
