隨著硅片集成技術的高速發展，片上系統SoC(system-on-a-Chip)已經成為現代數字系統設計的必然趨勢。SoC和一般數字系統最主要的區別是前者在單一硅片內集成了獨立的嵌入式CPU，必要的存儲器控制器也要求集成到SoC芯片內，所以對SoC系統的軟硬件協同實時驗證便成為SoC設計的難點�；贗P的可重用設計方法已經成為數字系統設計工程師普遍采用的系統設計方法。于是，設計者采用第三方IP或自行設計的軟核或兩者的組合來搭建符合要求的系統。對于一個SoC系統，嵌入式CPU的選擇至關重要。第三方提供CPU的方式有軟核和固核，如果在設計過程中僅被授權采用第三方優化的固核(版圖級)，則前端FPGA實時驗證問題自然凸現出來。解決的辦法是選擇相應CPU的驗證開發板或者采用其他處理器。本文介紹一種利用嵌入Blackfin處理器的ADSP-BF537作為處理器進行SoC的FPGA實時驗證的方案及其總線接口轉換模塊的設計。

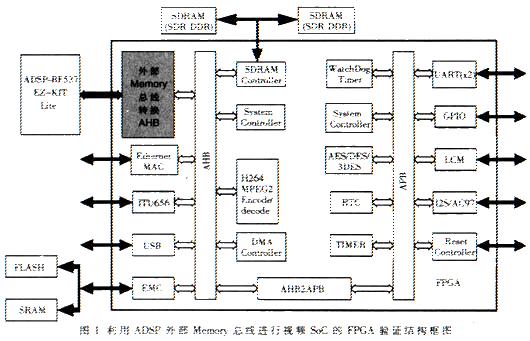

SoC系統驗證平臺結構框圖如圖1所示。
1 ADSP簡介
ADSP是ADI(Analog Device Inc．)公司推出的一系列高性能低功耗DSP芯片，而基于Blackfin處理器的ADSP-BF533一經推出便被很多國家的設計人員立即采用，后續系列產品ADSP-BF5xx也被更多的系統設計廠家應用到各自的產品中。正是因?yàn)锳DSP-BF5xx系列芯片是以功能強大性能卓越的Blackfin處理器為內核而推出的高效DSP芯片，使得人們可以采用ADSP-BF5xx系列芯片作為處理器進行視頻SoC的FPGA實時驗證。Blackfin處理器集成了一個由ADI公司和Intel公司聯合開發的基于MSA(Micro Signal Architecture)的16／32位嵌入式處理器，支持32位RISC指令集，采用10級流水線，集成了兩個16位乘法加速器，內核主頻最高可以達到600MHz[1]。
2 ADSP外部Momory總線介紹
ADSP外部Memory總線可以進行同步或異步操作，前者是通過時鐘輸出端CLKOUT進行同步的。本文所采用的ADSP-BF537 Ez-kit Lite開發套件的外部Memory總線的可用地址僅為19位(ADDR[19：1])，并且采用AMS[3：0]選中相應的外部區域。ADSP-BF537的四個選通信號線對應的外部Memory地址范圍如表1所示[2]�？梢钥闯�，直接利用ADSP外部Memory總線操作的地址空間只有4MB容量，顯然不能滿足SoC的選址需求，必須進行接口總線的轉換來提高尋址范圍。

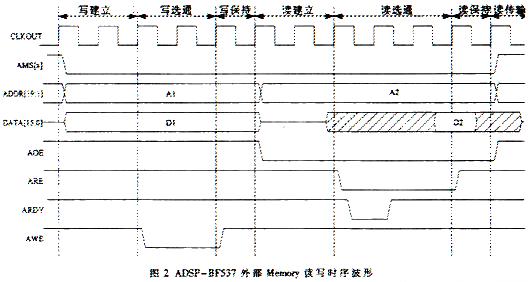

ADSP-BF537外部Memory讀寫時序波形如圖2所示，其中的ARDY信號是由外設產生的。ADSP通過設置EBIU_AMBCTLx寄存器，允許傳輸過程中使用ARDY握手信號，用來增強系統運行的準確度。ARDY信號的有效電平是可以設置的。
EBIU_AMBCTLx寄存器還可以改變ADSP對外讀寫操作的時序，包括數據建立時間、讀寫通路時間以及數據保持時間。例如，圖2所示的寫操作建立時間、通路時間和保持時間分別是2個周期、2個周期和1個周期。如果使能ARDY信號，并設置為高電平有效，則在設定的讀寫時間內，ARDY為低電平表示外設不能寫入或者讀出數據，需要ADSP繼續保持相應的讀寫等待狀態，直到ARDY信號被拉為高電平；只有當ADSP檢測到ARDY為高電平時，才能將DATA數據作為有效數據。上述過程如圖2中的讀操作，ARDY信號被拉低了一個周期。
ADSP-BF537的外部Memory地址總線位寬是ADDR[19：1]，這樣可以使ADSP靈活地對16／32位數據進行地址選址。例如，如果對連續地址進行16位數據的讀寫操作，ADDR[19：1]只需依次加1，而ADSP軟件開發工具中相應的內部變量數據類型定義為short即可[3]；類似地，如果要讀寫的數據類型為int(32位)數據，則每次訪問外部地址時，ADSP會連續產生兩次讀寫操作，并且地址總線ADDR[19：1]是連續的。
3 AHB總線介紹

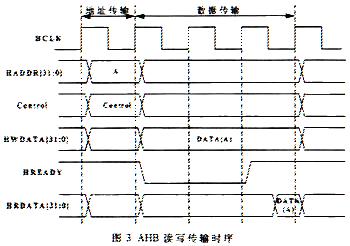

AHB(Advanced High-peRFormance Bus)是AMBA總線中用途最為廣泛的一種高速總線，因其協議簡單、可綜合性強、支持主頻高、功耗低，已經被很多SoC芯片作為內部高速系統總線。大多數第三方IP廠商提供的功能模塊的接口都支持AMBA總線協議。AHB基本傳輸時序如圖3所示[4]。
4消除信號的亞穩態現象
在本次視頻SoC的FPGA驗證方案中，采用ADSP的外部Memory總線，F(xiàn)PGA既可以利用同步時鐘輸出CLKOUT進行同步設計，也可以采用異步總線讀寫。如果不使用CLKOUT而采用異步設計，則在總線轉換接口模塊設計中，首先需要保證消除讀寫信號亞穩態現象。ADSP內核主頻可以達到600MHz，外部Memory總線的采樣時鐘(CLKOUT)動態調整范圍也很大，因此對異步輸入信號可以采用增加同步觸發器進行鎖存延時的方法來消除亞穩態[5]。具體實現方法是在異步輸入信號的前端加2-3級同步觸發器。FPGA驗證證明：當CLKOUT頻率為50MHz，F(xiàn)PGA系統主頻為25MHz時，3級同步鎖存完全可以消除亞穩態，從而保證ADSP在外部Memory總線上正確進行數據傳輸。 |
