| SPORT是Blackfin專門的音頻接口，是最高速的串口，當然也有不少人拿這個接口去干別的，但在ADI自己的定義里，它大多數是來接音頻的。
ADSP-BF53x 上有兩個SPORT 口，SPORT（synchronous serial ports）接口是ADSP-BF53x 上速度最快的串口，其速度可以達到系統時鐘的1/2， 每一個 SPORT 口有兩根接收數據線和兩根傳輸數據線，支持全雙工模式傳輸。
SPORT 接口通常用做一些高速的數據傳輸，它支持I2S 模式，通常將SPORT 接口連接音頻的編解碼器芯片，作為音頻數據輸出接口。
SPORT 時鐘頻率配置：
SPORTx_TCLK frequency = (SCLK frequency)/(2 x (SPORTx_TCLKDIV + 1))
SPORTx_RCLK frequency = (SCLK frequency)/(2 x (SPORTx_RCLKDIV + 1))
SPORT 同步信號頻率配置：
SPORTxTFS frequency = (TSCLKx frequency)/(SPORTx_TFSDIV + 1)
SPORTxRFS frequency = (RSCLKx frequency)/(SPORTx_RFSDIV + 1)

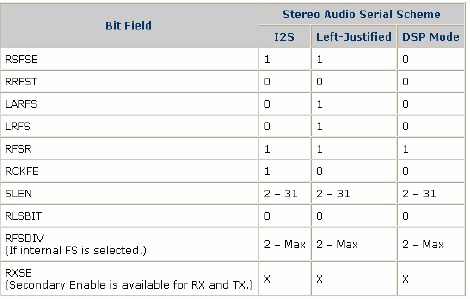

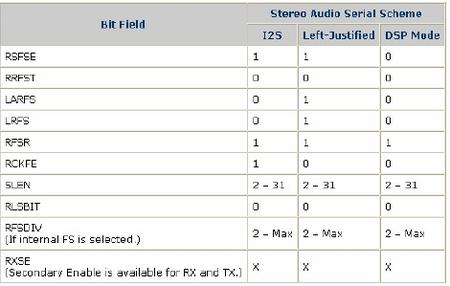

不同模式下，寄存器配置值：
接口寄存器說明：
寄存器 功能
SPORTx_TX_CONFIG SPORTx 傳輸配置寄存器
SPORTx_RX_CONFIG SPORTx 傳輸配置寄存器
SPORTx_TX SPORTx 傳輸寄存器
SPORTx_RX SPORTx 接收寄存器
SPORTx_TSCLKDIV SPORTx 傳輸時鐘配置寄存器
SPORTx_RSCLKDIV SPORTx 接收時鐘配置寄存器
SPORTx_TFSDIV SPORTx 傳輸同步信號配置寄存器
SPORTx_RFSDIV SPORTx 接收同步信號配置寄存器
SPORTx_STAT SPORTx 狀態寄存器
作為一個高速串口，不多說了，看一段核心程序：
*pSPORT1_TCLKDIV = TCLKDIV; //配置SPORT 傳輸接口的時鐘頻率
*pSPORT1_TFSDIV = TFSDIV; //配置SPORT 傳輸接口的同步頻率
*pSPORT1_TCR1 = ITFS|TFSR|ITCLK; //配置SPORT 傳輸工作模式
*pSPORT1_TCR2 = 31; //配置SPORT 以32Bit 數據傳輸
*pDMA4_PERIPHERAL_MAP = 0x4000; //設置SPORT 傳輸接口DMA
*pDMA4_CONFIG = WDSIZE_32 | DI_EN |FLOW_1; //設置DMA 工作模式
*pDMA4_START_ADDR = (void *)iTxBuffer; //設置DMA 傳輸數據起始地址
*pDMA4_X_COUNT = 1000; //設置DMA 傳輸次數
*pDMA4_X_MODIFY = 4; //設置DMA 每次地址增量變化
*pDMA4_CONFIG = (*pDMA4_CONFIG | DMAEN); //使能傳輸DMA
*pSPORT1_TCR1 = (*pSPORT1_TCR1 | TSPEN); //使能傳輸SPORT
*pSIC_IAR0 = 0xffffffff;
*pSIC_IAR1 = 0xfff32fff; //配置SPORT DMA 中斷等級
*pSIC_IAR2 = 0xffffffff;
register_handler(ik_ivg9, Sport1_RX_ISR); //注冊接收中斷
register_handler(ik_ivg10, Sport1_TX_ISR); //注冊傳輸中斷
*pSIC_IMASK = 0x00001800; //打開SPORT 傳輸和接收中斷屏蔽
EX_INTERRUPT_HANDLER(SPORT1_TX_ISR) //傳輸DMA 中斷函數
{
*pDMA4_IRQ_STATUS = 0x0001; //清除中斷標志位
printf("SPORT TX DMA Done!\n"); //打印信息
*pSIC_IMASK &= ~0x00001000; //屏蔽接收中斷
}
這段代碼實現了通過 SPORT1 接口利用SPORT1 DMA 傳輸數據和接收數據，SPORT1 接口時鐘和同步信號采用內部由系統時鐘配置分頻獲取。代碼描述了 SPORT1 接口使用DMA 傳輸時常用的配置，由于沒有和其他設備做通訊，所以看不到接收的實際數據。也可以將擴展接口上SPORT1 的DT1PRI 和DR1PRI 兩個接口短接，實現環路測試功能，通過接收數據
Buffer 查看收到的數據。
附上這個SPORT代碼的完整源碼供參考： 鏈接: http://pan.baidu.com/s/1dDrexln 密碼: 4m1x
