接上篇，再來說說EBIU，就是我們俗稱的外部總線接口！Blackfin的絕大多數型號都是有總線接口的，當然也有少量型號沒有，比如BF506，BF592等。
ADSP-BF53x 的EBIU 接口共有16 根數據線，19 根地址線，支持同步的SDRAM 接入和異步的總線外設接入，ADSP-BF53x 的異步EBIU 接口共有4 個BANK，每個BANK 1MByte，支持各種總線接口設備。
EBIU 接口采用指針?lè)绞皆L問，通過宏定義出要訪問的地址，然后通過指針進行讀寫數據操作。

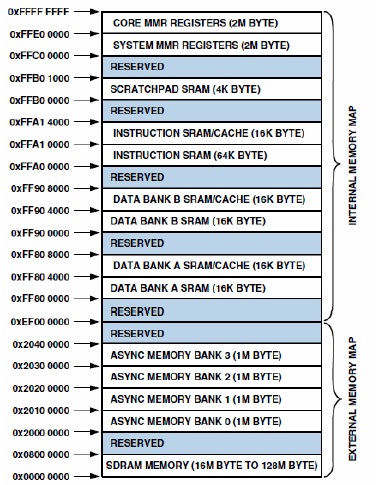

上圖是ADSP-BF53x 處理器的內存分配表，其中地址0~0x08000000 為SDRAM地址，地址0x20000000~0x203fffff為EBIU 的異步Bank 地址。
接口寄存器說明：
寄存器 功能
EBIU_AMBCTL0 BANK0，BANK1 時序配置寄存器
EBIU_AMBCTL1 BANK2，BANK3 時序配置寄存器
EBIU_AMGCTL EBIU使能寄存器
我們來看一段例子代碼，詳細品一品Blackfin的EBIU：
#define pADDR (volatile unsigned short *)0x1000 //定義一個指針，地址指向0x1000
*pADDR = 0x1234; //向0x1000 地址里寫入數據0x1234
i = *pADDR; //讀出該地址數據
printf("addr is %x\n",pADDR); //打印出當前訪問的地址
printf("data is %x\n",i); //打印出當前地址中的數據
*pADDR = 0xaa55; //向0x1000 地址里寫入數據0xaa55
i = *pADDR; //讀出該地址數據
printf("addr is %x\n",pADDR); //打印出當前訪問的地址
printf("data is %x\n",i); //打印出當前地址中的數據
這種中文注釋看得懂嗎？代碼很簡單，就是實現了通過 EBIU 接口訪問SDRAM 空間地址0x1000，向0x1000 地址中寫入數據并讀出，打印出訪問的地址和讀出的數據。
奉上這個代碼的源碼：
百度云盤：鏈接: http://pan.baidu.com/s/1c09xoRm 密碼: v0n1
這兩章我們專門錄制了一個視頻教程：
清晰版下載： 鏈接: http://pan.baidu.com/s/1cXtE2 密碼: sm38
下一章就來說一說SPI跟timer，依然是所有處理器都有的最常規的外設。 |
