上篇比較詳細的講了一下GPIO跟中斷，這篇打算說一說PLL和EBIU。
先說PLL吧，PLL是什么？全稱Phase Locked Loop，是ADSP-BF53x 的內核和時鐘設置的機制，叫做鎖相環。我們通過PLL 配置當前處理器工作的內核和系統時鐘。所以這個非常關鍵。

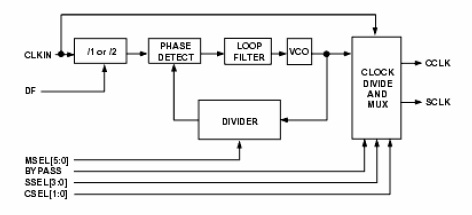

PLL 機制如下圖：
輸入時鐘送給 ADSP-BF53x 后，通過DF 設置是否對輸入時鐘分頻，然后將根據MSEL 的值對時鐘進行倍頻，倍頻后將時鐘送給VCO，由VCO 根據設置的分頻系數，分出內核時鐘和系統時鐘。

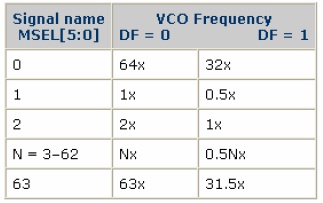

MSEL 占用6Bit，最大可設置64 倍倍頻。通常情況下，該倍頻頻率不要超過芯片允許的最大頻率。

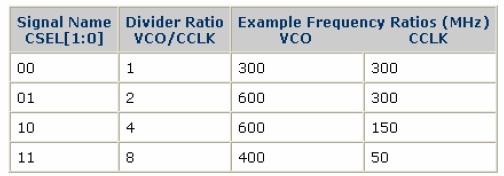

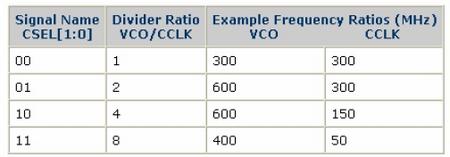

內核時鐘分頻系數占 2Bit，最大可設置8 倍分頻，當為00 時，內核時鐘等于VCO 時鐘。設置的內核時鐘原則上不要超過芯片允許的最高頻率。當然也是有很多猛人玩超頻的，這取決于你對自己硬件設計的強烈自信，官方不允許！

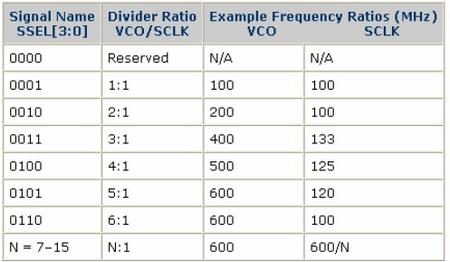

系統時鐘分頻系數占 4bit，最大進行15 倍的分頻。設置的系統時鐘不要超過133MHz。
接口寄存器說明：
寄存器 功能
PLL_DIV PLL分頻寄存器，設置系統時鐘和內核時鐘分頻系數
PLL_CTL PLL控制寄存器，設置VCO 倍頻系數和一些控制開關
PLL_STAT PLL 狀態寄存器，獲取芯片當前工作的狀態
PLL_LOCKCNT PLL 計數器，用于設置計數時鐘
下面來個例子代碼分析一下，會容易理解了：
*pPLL_DIV = pssel; //設置系統時鐘分頻系數，內核不做分頻
asm("ssync;"); //系統同步
new_PLL_CTL = (pmsel & 0x3f) << 9; //將VCO 倍頻系數移位至需設置的位置
*pSIC_IWR |= 0xffffffff; //將系統中斷喚醒使能
if (new_PLL_CTL != *pPLL_CTL) //判斷是否已經配置過倍頻系數
{
*pPLL_CTL = new_PLL_CTL; //配置倍頻系數
asm("ssync;"); //系統同步
asm("idle;"); //將處理器設置為空閑
}
配置完P(guān)LL 后，系統必須將系統設置為空閑后，系統再一次喚醒后，設置的值才會生效。
當然，OP還是會上傳一個完整的例程來詮釋這個PLL。這個例程代碼就實現了將內核時鐘配置為 16 倍倍頻，將系統時鐘配置為4 倍分頻。板卡上輸入時鐘為25MHz，所以VCO時鐘配置后為25*16 =400MHz，內核時鐘沒有做分頻，所以內核時鐘等于VCO 時鐘，也為400MHz，系統時鐘為400/3=100MHz。
運行代碼后，處理器的內核時鐘會運行在 400MHz，系統時鐘運行在100MHz。
例程源碼的百度云盤下載： 鏈接: http://pan.baidu.com/s/1dDAHim9 密碼: 0h3e
PS：下一篇的EBIU講完后，統一貼這2章的教學視頻，錄到一起了。 |
