接上一篇，繼續來整Blackfin的IO跟中斷！
ADSP-BF53x 的16 個PF 接口都可以做為外部中斷來使用。要使用PF 的外部中斷，需要為PF 腳選擇一個中斷源，設置中斷觸發方式，為中斷設置一個中斷優先級，并且使能中斷。
FIO_MASKA_D 和FIO_MASKB_D：用來為PF 管腳設置中斷源，ADSP-BF53x 共有PFA 和PFB 兩個中斷源，通過選擇配置這兩個寄存器，使用不同的中斷源。
SIC_IARx：設置中斷優先等級。每個中斷源都有一個默認的優先等級，如不對該寄存器配置，則可以使用默認的中斷優先等級配置中斷源。

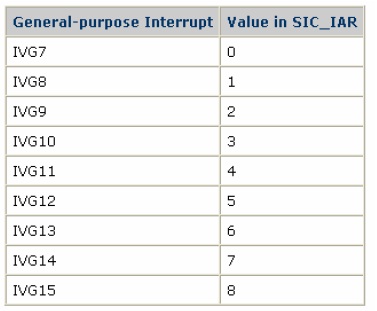

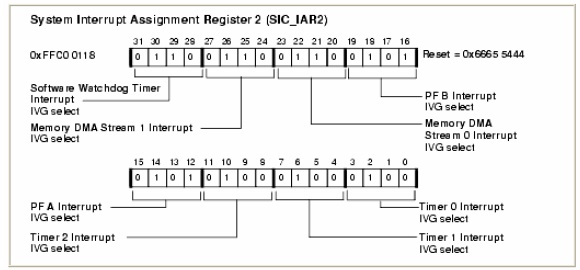

從表中可以看出 PF 管腳相關的中斷源PFA 和PFB 位于SIC_IAR2，其默認配置值都為5，根據其配置值，通過下表獲知其對應的中斷等級為IVG12，如將SIC_IAR2 配置值改為下表中的數值，則中斷等級變?yōu)樵摂?shù)值對應的中斷等級。
SIC_IMASK：中斷屏蔽寄存器，使能中斷使用。
函數：register_handler(ik_ivg12, FlagA_ISR);
中斷等級注冊函數，該函數在頭文件“exception.h”中定義，定義該頭文件后直接可以使用，其功能是告知中斷管理器定義的中斷標識符為FlagA_ISR 和中斷等級為12 級。
EX_INTERRUPT_HANDLER(FlagA_ISR);
中斷函數，該函數在頭文件“exception.h”中定義，當觸發中斷后，會進入該函數執行。
接口寄存器說明：

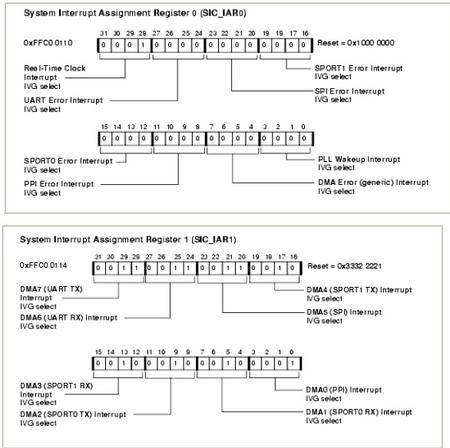

SIC_IARx：中斷等級設置寄存器
SIC_IMASK：中斷屏蔽寄存器
例子代碼分析：
PF 口設置使用外部中斷：
*pFIO_INEN |= PF0|PF1; //設置PF0，PF1 輸入使能
*pFIO_DIR &=~(PF0|PF1); //設置PF0，PF1 為輸入接口
*pFIO_EDGE |= PF0|PF1; //設置為沿觸發
*pFIO_MASKA_D |= PF0|PF1; //使用中斷源為PFA，使能PF 外部中斷
配置外部中斷：
*pSIC_IAR0 = 0xffffffff;
*pSIC_IAR1 = 0xffffffff;
*pSIC_IAR2 = 0xffff5fff; //設置中斷等級參數為5
register_handler(ik_ivg12, FlagA_ISR); //告知中斷管理器使用中斷等級為12，中斷標志為 FlagA_ISR
*pSIC_IMASK = 0x00080000; //使能外部中斷
中斷函數：
EX_INTERRUPT_HANDLER(FlagA_ISR) //設置中斷函數標志為FlagA_ISR
{
if(*pFIO_FLAG_D == PF0) //判斷是否為PF0 中斷
{
printf("interrupt is PF0!\n");
}
else if(*pFIO_FLAG_D == PF1) //判斷是否為PF1 中斷
{
printf("interrupt is PF1!\n");
}
*pFIO_FLAG_C = PF0|PF1; //清除中斷標志
}
代碼實現了通過 PF0 和PF1 接口作為外部中斷信號觸發管腳，當有下降沿出發時進入中斷函數，在中斷函數中判斷是哪一個PF 腳設置了中斷，打印出中斷PF 腳信息。運行代碼后，利用接地的導線觸發 PF0 和PF1 管腳，會進入相應的中斷，打印出中斷信息。
源碼下載： 鏈接: http://pan.baidu.com/s/1gdswdXL 密碼: kl1f
視頻教程奉送，GPIO與中斷的這2章視頻
清晰版的視頻下載： 鏈接: http://pan.baidu.com/s/1mgke0AW 密碼: aid7
下一章準備寫一下PLL和EBIU，都是外設，索性這幾章就把Blackfin的通用外設都講完吧。 |
