韓國Qritek公司開發的IRIBIO鼠標配置了虹膜識別系統。虹膜識別系統使用微型照相機與嵌入式虹膜認證引擎電路板，該系統放入鼠標實現了與主計算機的物理與邏輯分離，避免黑客威脅。該系統選用了ADI公司的Blackfin ADSP-BF533處理器驅動認證算法并存儲和管理系統內部的數字化虹膜數據。
IRIBIO鼠標利用用戶特有的虹膜模式作為口令處理認證。注冊和認證數據也安全地存儲在鼠標內部，與PC機分開，避免來自黑客的威脅。IRIBIO鼠標使用信號處理器驅動認證算法并存儲和管理系統內部的數字化虹膜數據，并且要求處理器尺寸還要足夠小，能夠安裝在鼠標內部，并且運行功耗還要低。

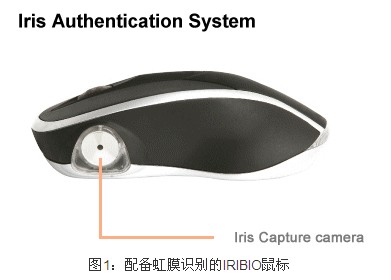

圖1：配備虹膜識別的IRIBIO鼠標
IRIBIO鼠標虹膜識別系統工作原理
Qritek公司的IRIBIO鼠標系統采用ODS公司制作的硬件, 它是600 DPI光電鼠標（包括USB接口），內部嵌入虹膜照相機。照相機包括CMOS傳感器、白光LED、紅外LED以及15mm 凹面鏡。其工作過程如下：用戶拿起鼠標，窺視凹面鏡以聚焦眼睛，虹膜照相機在這點計算眼睛的位置，根據眼睛行為、感光以及眼睛大小進行調整，包括東西方眼睛形狀的差異。接著，照相機進行黑白成像，覆蓋圖像上的圓柵格，并識別亮暗區域。然后，同數據庫中存儲的以前模版進行核對。
Pixel Plus有限公司為虹膜照相機系統開發的CMOS圖像傳感器可以捕獲虹膜數據。由于Qritek公司的快速算法以及Blackfin處理器的高速與高性能，IRIBIO鼠標的虹膜注冊時間為7至10秒，虹膜識別時間為1至2秒。Blackfin ADSP-BF533處理器安裝在Qritek公司的嵌入式引擎板上，該引擎板也安裝在鼠標內。Qritek公司使用500 MHz的ADSP-BF533處理器來驅動該公司獲得專利的虹膜識別算法以及加密的通信協議。該處理器配備16 MB SDRAM和1 MB閃存，用于嵌入式系統并存儲生物測定數據。每使用一次系統時，Qritek公司的"自學" 算法實現更快的性能，因為它能夠更容易地識別用戶并更新數據。
IRIBIO鼠標還包括稱作“IRIBIO Protector”的、基于Windows的軟件，為了通過虹膜識別系統識別用戶，該軟件必須安裝在PC上。除了系統認證，IRIBO Protector程序還保護用戶文件、文件夾和驅動器。IRIBIO鼠標還包括API/SDK，允許系統開發人員在服務器或網絡化系統上使用IRIBIO鼠標。

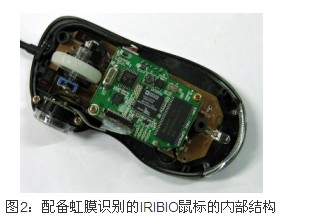

圖2：配備虹膜識別的IRIBIO鼠標的內部結構
IRIBIO鼠標選擇Blackfin處理器
對于IRIBIO鼠標虹膜識別來說，快速視頻處理非常重要；ADSP-BF533的500 MHz運行速度不僅能夠提供所需的性能，而且價格適中。Blackfin ADSP-BF533處理器的高時鐘速率和大容量內部緩存存儲器可以很容易地處理Qritek公司的虹膜識別算法。
Blackfin處理器將1個32 bit RISC指令集、雙16 bit乘法累加（MAC）數字信號處理功能以及8 bit視頻處理能力結合在一起。Qritek公司利用該處理器的I/O能力控制白光和紅外LED，并與CMOS傳感器相連。ADSP-BF533處理器是一個高度集成的系統芯片解決方案。它將工業標準接口與高性能信號處理內核相結合。因此Qritek等用戶可以迅速開發具成本效益的解決方案，而且不需要昂貴的外部元件。系統外設包括1個UART端口、1個SPI端口、2個串行端口(SPORT)、4個通用定時器(其中3個定時器具有PWM能力)、1個實時時鐘、1個看門狗定時器以及1個并行外設接口(PPI)。該處理器的系統擴展能力強化了外設。ADSP-BF533處理還包括高速串行與并行端口，用于同各種音頻、視頻以及調制解調器編解碼器功能進行接口；中斷控制器用于片上外設或外部信號源的中斷管理；以及電源管理控制功能。
Qritek公司對這個項目的主要需求之一是低功耗。當電池供電的便攜式應用需要長時間運行時，Blackfin處理器因其低功耗而成為理想的選擇。由于Blackfin處理器采用0.13υm CMOS工藝制造，同競爭產品相比，功耗大約降低一半。此外，利用片上電源管理特性（可編程電壓調節器與鎖相環以及低功耗模式），可以僅消耗需要數量的處理功耗，從而使電池壽命最長。Qritek公司稱，德州儀器公司的處理器功耗太大，因此對其移動項目來說不是良好的匹配。不過，Blackfin處理器功耗低，是天作之合。
Qritek公司使用ADI公司的VisualDSP++ 集成軟件開發與調試環境（IDDE），VisualDSP++工具可以在單一接口內，自始至終地實現高效的項目管理。因為項目開發與調試是集成的，開發人員可以在編輯、構建與調試行為之間迅速而容易地進行變換。VisualDSP++的主要特性包括：內在的C/C++編譯器、高級圖解繪圖工具、統計監測器（statistical profiling）以及VisualDSP++ 核心（VDK），允許在容易擴展方式結構內實現代碼。其他特性包括：匯編器、鏈接器、庫、分離器、精確周期及精確功能編譯的模擬器、仿真器支持等諸多性能。VisualDSP++為編程人員提供功能強大、具有靈活性的易用編程工具，可以縮短面市時間。Qritek公司開發人員稱，將其虹膜算法引導至Blackfin處理器根本沒有耗費多少時間。
Qritek公司還利用ADI公司的HP-USB-ICE JTAG仿真器，該仿真器同VisualDSP++ IDDE配合使用，它利用ADI處理器的JTAG接口幫助開發人員開發、測試并調試高級處理器應用軟件。
適合IT系統的生物識別與虹膜識別
Biometrics（生物測定學）一詞來自古希臘詞語"bios"和"metron," 意味著"生命"和"測量"，是根據生理或行為特性識別個人的自動化方法的研究。生物測定認證技術測量并分析物理特性與行為特性，包括指紋、眼睛視網膜與虹膜、面部模式與手掌測量，還有步態、聲音模式等其他特征。
處理器驅動的認證算法，利用一個或多個物理或行為識別特征將個人注冊到數據庫。該算法可以生成特性的數字模板，作為用戶以后每次登錄系統的比較基礎。目前，生物測定技術已經成為高安全識別與個人驗證系統的基礎，正受到越來越多的歡迎。
作為識別手段，虹膜是一種極好的器官，要比指紋好得多。這是因為：每個人都擁有唯一的虹膜與指紋。不過，可以利用266個虹膜區別特征識別個體。相反，指紋僅有40個可供比較的數據點。此外，虹膜不會衰老,而且不受環境變化的影響。 |
