系統規格
圖像分辨率：448*448
旋轉角度：0-360°
最大傾斜角度：約45°
最高版本：15
高于15需擴展內存
指令空間：
28,632 字節(speed optimization).
(第一次優化后需29,744 字節，且無傾斜校正)
22,504 bytes for size optimization.
(第一次優化后需23,208 字節，且無傾斜校正)
數據空間：
28,458 字節.
(第一次優化后需28,872字節)
識別速度 (火車票) ：
24.6M 內核周期（速度優化）
54.2M 內核周期（空間優化）
(第一次優化后需68M 內核周期，且無傾斜校正)

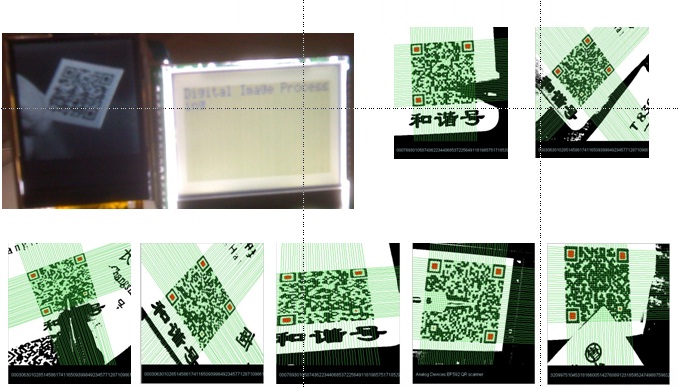

測試樣本：
100% 識別打印QR碼、高鐵票、動車票、報紙QR碼
傾斜校正示意
主要步驟
1.采集低分辨率的灰度圖像，用于計算閾值
2.利用閾值采集高分辨率二值圖像
l提前二值化是本算法的關鍵
l支持提前二值化的前提是PPI接口和高速運算
l閾值采用OTSU法計算。

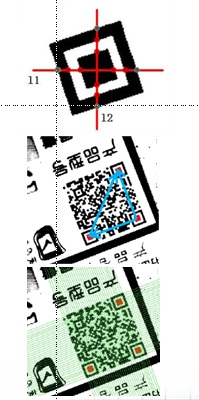

3.尋找QR碼三個定位點，進行QR碼定位
l黑：白：黑：白：黑= 1:1:3:1:1
l結合聯通邊沿搜索的方法
4.判斷定位點相對位置，并建立采樣網格進行采樣
l利用三個向量點乘和叉乘的大小、正負關系，就可以直接確定各個定位點的角色。
l根據QR碼的位置、角度建立采樣網格
5.根據糾錯碼對采集信息糾錯
6.解碼并顯示結果
