今天來介紹一下基于ADSP-21369的實驗教學系統的DSP處理器設計，DSP處理器設計是本套實驗教學系統的核心，本課題選定的ADSP-21369處理能力強，時鐘頻率較高，外設接口豐富，能夠很好的滿足實驗教學系統的需要，其硬件電路主要從以下幾方面進行設計。
（1）系統時鐘
系統時鐘是任何系統能夠正常運行的關鍵，系統時鐘包括內核時鐘和外圍時鐘，其中內核時鐘是CPU的工作時鐘，外圍時鐘是外圍器件的工作時鐘。處理器的內核時鐘CCLK為同步內部存儲器、處理器內核以及串行端口提供時鐘信號。在復位的過程中，可以通過CLKCFG1-0管腳設置處理器內核時鐘頻率與外部時鐘頻率（CLKIN）的比值，參見表1。
表1 內核時鐘和CLKIN的比值
Table 1 The ratio between the core clock and CLKIN
|
CLK_CFG1-0 |
內核時鐘與CLKIN比 |
|
00 01 10 11 |
6:1 32:1 16:1 保留 |
處理器內部時鐘轉換速率比系統輸入時鐘（CLKIN）轉換率更高。為了產生內核時鐘，處理器使用了內部鎖相環路（PLL），基于PLL可以將系統時鐘信號與處理器內部時鐘之間的相位差減到最小。需要注意的是各種時鐘周期的定義是CLKIN的函數，適當?shù)谋嚷士刂迫绫?和表3所示。
表2 ADSP-21369時鐘生成操作
Table 2 the clock generation operation of ADSP-21369
|
時序要求 |
描述 |
計算 |
|
CLKIN CCLK |
輸入時鐘 內核時鐘 |
1/tCK 1/tCCLK |
表2中，CCLK定義為：fCCLK= (2 x PLLM x fINPUT) / (2 x PLLN) 其中，fCCLK= CCLK頻率，PLLM = 編程的乘數，PLLN =編程的除數。
表3時鐘周期
Table 3 Clock periods
|
時序要求 |
描述 |
|
tCK tCCLK tPCLK tSCLK tSDCLK tSPICLK |
CLKIN時鐘周期 (處理器)內核時鐘周期 (外設)時鐘周期=2* tCCLK 串行端口時鐘周期= tCCLK*SR SDRAM時鐘周期= tCCLK*SDR SPI時鐘周期= tCCLK*SPIR |
表3中，SR為串行端口與內核時鐘的比（由DIVx寄存器中的SPORT CLKDIV位決定），SPIR為SPI與內核時鐘的比（由SPIBAUD寄存器設定來決定），SPICLK為SPI時鐘，SDR為SDRAM與內核時鐘的比（由PMCTL寄存去的20-18位決定其值）。
外部時鐘頻率（CLKIN）由外部時鐘電路供給，外部時鐘電路可以是晶體電路、晶振電路、可編程時鐘芯片電路，我們將三種電路做一下對比：
1）晶體電路最為簡單，只需晶體和2個電容，但驅動能力差，不能提供多個器件使用，頻率范圍小(20KHz-60MHz)，使用時須注意配置正確的負載電容，以使輸出的時鐘頻率精確、穩定。
2）晶振電路頻率范圍寬(1MHz-400MHz)，驅動能力強，可為多個器件使用。但由于晶振頻率不能改變，多個獨立的時鐘需要多個晶振。另外在使用晶振時，要注意時鐘信號電平，一般晶振輸出信號電平為5V或3.3V。
3）可編程時鐘芯片電路由可編程時鐘芯片、晶體和兩個外部電容構成。有多個時鐘輸出，可產生特殊頻率值，適用于多個時鐘源的系統，驅動能力強，頻寬最高可達200MHz，輸出信號電平一般為5V或3.3V。
在本實驗教學系統的設計中，需要多個時鐘輸入，而且對時鐘質量要求很高，所以從時鐘質量和成本兩方面折中考慮，也為了將來系統穩定運行后可以方便的提高頻率，本系統選取晶振電路的方式來設計時鐘電路。程序可以設定通過給CLKIN和XTAL連接必要的元件，使處理器用其內部時鐘產生器。圖2是DSP芯片和晶振元件的連接圖。

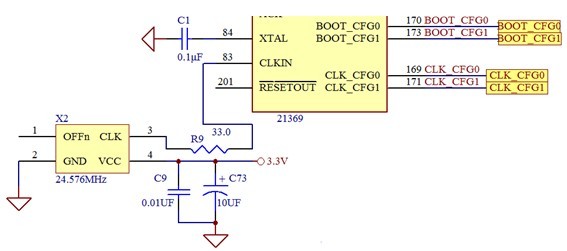

圖1 DSP芯片和晶振元件的連接
Figure 1The connection between DSP chip and crystal oscillator
（2）程序加載
在系統上電后，程序是在DSP的RAM中執行的，但是RAM中的數據掉電后就會丟失，為了實現脫機工作，可以使用程序加載，處理器內部存儲器可以通過外部接口從8位EPROM加載、SPI主機或從機加載、或者處理器從內部加載，加載方式由加載配置引腳確定(BOOT_CFG1–0) (參見表4)。通過SPI控制的加載源，既可以作為主機，也可以作為從機，或立即從ROM中開始執行。
表4 加載模式選擇
Figure 4 Boot mode selections
|
BOOT_CFG1-0 |
加載模式 |
|
00 01 10 11 |
SPI從設備加載 SPI主設備加載 EPROM/FLASH加載 保留 |
處理器內部時鐘頻率與外部時鐘頻率的比值（CLKIN）還有系統上電時的加載方式的選擇是通過開關SW1配置的，電路圖如圖3所示。

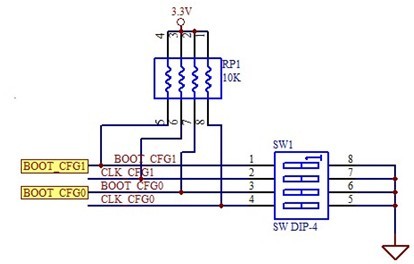

圖2 加載模式和時鐘比率選擇開關
Figure 2 Bootload mode and clock ratio selection switch
