DSP具有很強的數據處理能力使其在高速數字信號處理方面得到廣泛的應用。通用異步接收發送器（UART）是異步串行通訊設備，它能在發射機的末端將并行數據轉換成串行數據，并在接收機的末端將串行數據轉換成并行數據。該設備可以實現EIA-232E(也稱作RS-232)標準的全雙工串行通信鏈路。

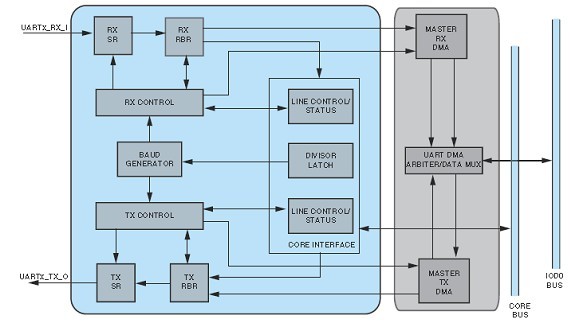

TI的很多DSP產品不帶有UART接口，為了實現串行通信，很多情況下都要用軟件對相應的接口編程來模擬異步串口。而ADSP-21369芯片有2個UART，支持串口數據的全雙工傳輸，兩個專用DMA通道和異步傳輸。UART功能原理框圖如下圖所示。
UART功能原理框圖
UART Functional Block Diagram

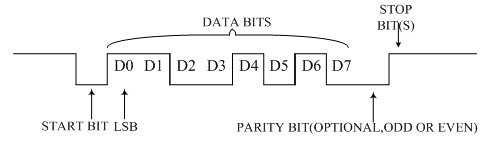

典型的UART數據幀如下圖所示，它包含一個起始位、數據位和一個停止位。奇偶校驗位用于檢驗數據錯誤，可以設置為偶校驗或奇校驗。一幀(不包含起始位、停止位和奇偶校驗位)中的數據長度從5到8位之間變化。每幀停止位的數目可以編程為1或2。考慮到所有的情況，一個UART數據幀的長度在7到12位之間變化。幀的起始位為低有效，在下降沿檢測；停止位為高有效，在上升沿檢測。對于某次通信發送端和接收端的波特率必須相同。
UART數據幀
UART data frame
- 同步效應
當兩個UART通信時，發送端和接收端按數據發送的波特率工作。發送端以給定的波特率發送數據，接收端檢測到幀的起始位之后開始以同樣的波特率對數據采樣。因?yàn)榻邮斩瞬恢罃?shù)據幀何時到來，所以這種通信方式被稱作異步通信。因?yàn)榻邮斩艘獧z測幀的起始位，接收端的邏輯要比發送端復雜。

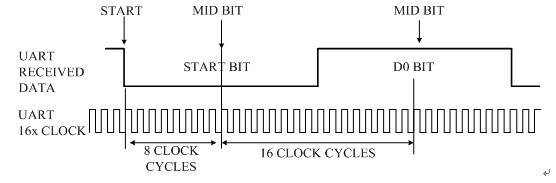

由通信協議可知，接收端產生的接收時鐘頻率是波特率的16倍。圖4.3所示是接收端使用的同步數據幀的協議。當數據信號從停止位或空閑狀態過渡時，接收端在低有效起始位的下降沿檢測幀的起始位。在起始位的下降沿，接收端將其時鐘計數器復位并在8個時鐘周期后找到起始位的重點。在中點對起始位重采樣以便驗證之前檢測到的下降沿不是噪聲或干擾。在16個時鐘周期之后對下一位采樣，也就是下圖中的D0位的中點。
UART同步效果
UART synchronization effects
因?yàn)閁ART接收器在每一幀的開始重新同步，前面幀的采樣錯誤（除了停止位之外）不會累加。因此，采樣錯誤只限于一個數據幀，與整個發送數據無關。經常由于接收時鐘和接收數據幀的同步錯誤而導致采樣錯誤。該錯誤會影響整個幀，它將數據位的采樣點移到更靠近過渡邊沿的地方。由于這些過渡邊沿上升和下降緩慢，該錯誤可能導致數據檢測錯誤。過渡邊沿的緩慢上升和下降是發送電纜的高阻抗導致的。當停止位被采樣為低而不是高時，幀錯誤就出現了。因?yàn)樘幚砥鞫说腢ART波特率由處理器的外部時鐘產生，所需的波特率產生可能不精確。這會進一步導致發送端的時序變化，在接收端就可能出現采樣錯誤。
2、編程技巧
（1）全雙工DMA
因?yàn)閁ART是一個全雙工外設，發送器和接收器同時工作并相互獨立。當在環路模式中進行全雙工DMA時（在這里發送器的輸出與接收器的輸入相連），要保證UART的接收端在使能發送端之前被使能，以避免接收端的數據丟失。
匯編代碼見附錄A。
（2）UART中斷
在I/O模式下使能UART中斷需要兩步。在I/O模式中用UART中斷要謹慎，因?yàn)樗闹袛啾焕壋梢粋�(gè)單一的接收中斷。首先要將UART中斷映射為中斷向量表中的中斷之一。通過對DAI中斷控制寄存器編程或?qū)ART映射到任何一個外設中斷源，直接使用DAI中斷。這可以通過改變外設中斷優先級控制寄存器的UART中斷的默認設置來實現，即選擇UART接收中斷。UART0和UART1的接收中斷選定值分別對應0x13和0x14。
I/O模式下的第二步是在UART中斷使能寄存器(UARTxIER)中設置相應的位以使能UART中斷。在所有UART設置（比如字長、奇偶校驗等）之后要從內部使能中斷，因?yàn)樵诎l(fā)送模式下，一旦在UARTxIER寄存器對發送緩沖為空位使能，就會產生中斷。如果在其他的UART設置之前對該位使能，在發送中斷服務例程中的發送數據不會遵循以后通過編程對UART的設置，會導致通信錯誤。在DMA模式中，對發送或接收DMA按照I/O模式步驟1中的介紹使能相應的中斷就可以了。在DMA模式下，用戶不需要使用UARTxIER寄存器使能發送或接收中斷。但是對于奇偶校驗錯誤、溢出錯誤、幀錯誤或地址檢測錯去引起的線狀態中斷，即使在DMA模式下，也要在UARTxIER寄存器中設置相應的中斷位。
在VisualDSP++中運行或單步調試代碼時，如果使用了UART中斷，不要打開UART寄存器窗口（UART寄存器窗口對外設的中斷狀態有影響）。如果打開了該窗口會清除中斷鎖存器，仿真器會不斷的對這些寄存器進行讀操作。
3. 與PC通信
與PC通信要保證UART的內部編程設置和串口調試助手的COM端口的配置相匹配。與PC通信的UART初始化過程代碼如下。程序中對UART的設置和圖4.4中對串口調試助手的配置相匹配。
void initUART( )
{
/* 設置UART0的波特率*/
*pUART0LCR = UARTDLAB;
// 使能Divisor Latch High/Low 寄存器（UARTxDLL，UARTxDLLH）來設置波特率
*pUART0DLL = 0x1c;
*pUART0DLH=0x02;
//除數值為0x21c = 540，時鐘頻率為331.776MHz 的情況下，波特率為19200
/* 配置UART0 LCR寄存器*/
*pUART0LCR = UARTWLS8| // 字長為8
UARTPEN| // 奇校驗
UARTSTB ; // 2個停止位
*pUART0RXCTL = UARTEN; //使能UART0 接收模式
*pUART0TXCTL = UARTEN; //使能UART0傳送模式
xmitUARTmessage(welcomemessage，sizeof(welcomemessage)); //傳送歡迎信息
}
串口調試助手的設置
Configuring of serial debugging assistant
