1 系統功能描述

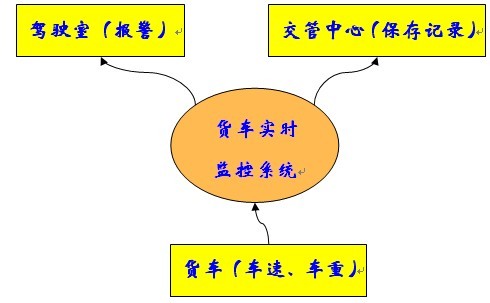

本系統以ADI的Blackfin 16/32-Bit Processor為硬件核心，應用無線通信網技術和以太網技術，通過移植嵌入式、操作系統Linux,實現一個便攜式大貨車超載、超速實時監控系統。該系統通過實時采集貨車的重量與速度，用CAN總線與系統中心聯系，經過系統處理分析得出結果。當貨車超重或超速時，向駕駛室發出警告；同時通過GPRS無線網絡將分析結果傳送到交管中心，作為處罰與管理的依據。系統總體結構如圖1：
圖1 系統總體結構
3.1.2系統配置
根據系統功能以及設計嵌入式系統的要求，開發此系統需要以下主要配置：
（1）開發環境：Blackfin 16/32-Bit Processor系統
（2）開發語言：C /C++語言
（3）硬件基礎：ADI公司Blackfin 16/32-Bit Processor
開發板上大部分硬件，包括ADI公司Blackfin 16/32-Bit Processor，64MNAND FLASH，TFT液晶LCD，等；另外還有凌陽SPACE061A；HX711測重專用芯片；霍爾開關件AH44E；GPRS模塊。
3.2 系統結構

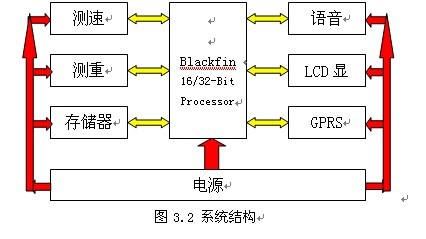

本系統是以ADI公司Blackfin 16/32-Bit Processor為中心，附加外部測速模塊、測重模塊、GPRS發送模塊和存儲模塊等構成系統整體。由ADI公司Blackfin 16/32-Bit Processor控制整個系統工作，整體結構如圖2:
3.2.1系統硬件結構
（1）硬件結構
硬件組成主要包含兩部分，一是開發平臺的硬件系統，二是擴展硬件系統。
結構如圖3.2所示，開發板平臺上使用的是核心板、LCD、音頻、電源和各種接口；擴展硬件系統包含了主要功能模塊有測速、測重、GPRS。
（2）主要硬件介紹
① 測重模塊，使用壓力傳感器采集重力信號，使用HX711電子稱專用芯片對采集的信號進行處理。經過HX711處理后直接得到數字信號，將四路信號傳輸至SPACE061A，經過換算處理后得到精確的貨車質量，再傳輸?shù)絊3C2410 ARM。
② 測速模塊，在與傳動軸相連的轉盤上放置四個磁鋼，當磁鋼經過霍爾開關時，霍爾開關產生一個負脈沖。將AH44E的輸出端連接到SPACE061A的IOB3(外部中斷2輸入口)，由SPACE061A對脈沖進行計數，并同時計時，通過SPACE061A的處理得到精確的速度值，再通過總線將速度傳輸?shù)絊3C2410 ARM CPU。
③顯示模塊，LCD顯示器，將速度和重量顯示出來，用以提示駕駛員。
④聲音模塊，該模塊也采用ADI公司Blackfin 16/32-Bit Processor自帶的，ADI公司Blackfin 16/32-Bit Processor有強大的無聲音處理功能，聲音模塊也是用于提醒駕駛員，以達到減少交通事故的目的。
⑤總線模塊，這里采用CAN（Controller Area Network）總線，CAN總線在汽車上使用比較廣泛。CAN總線是一種現場總線，具有穩定可靠，連線簡單（就兩根線），組網消費低，速度比串口快，能長距離傳輸?shù)忍攸c(diǎn)。
⑥GPRS模塊， 使用SIM300_v7.03自行開發完成，可以實現電話、短信、上網的功能，通過UART接口與ADI公司Blackfin 16/32-Bit Processor通信。
3.2.2系統軟件結構
大貨車實時檢測系統，是安裝在大型貨車上，不斷地檢貨車的重量和速度。當有超重或超速的情況，將這些信息記錄下來，并發送到監管中心（如交管局等）。這樣能夠大大減少大貨車的管理流程，降低成本，并能很大程度上提高監管效率，減少交通事故的發生。

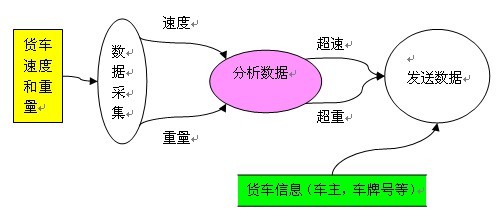

本系統主要采用C語言，另有少量的匯編語言編程，軟件程序主要分為三大部分，分別是：數據采集，數據分析和發送數據。在發送數據時要包括貨車自身的一些信息，用于明確車的身份，程序流圖如圖3：
圖3.3 程序流圖
3.3 系統總體流程

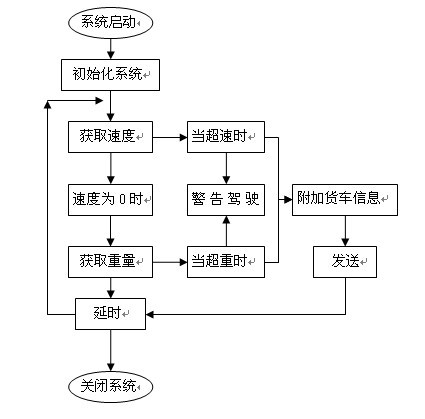

該系統主要運用嵌入式技術和GPRS網絡技術，通過無線網絡實現對大型貨車實時跟蹤，以防止由于大貨車超載、超速給公共交通道路帶來的損害和對交通安全的隱患。根據系統要完成的功能，采用模塊化程序設計，將系統分為重量獲取、速度獲取、數據分析、發送數據、發送警告五大模塊。程序流圖如圖4：
圖4 貨車監控系統工作原理圖
速度獲取：啟動系統后，每隔一段時間讀取一次貨車速度。該模塊的主要功能時獲取速度，并將速度數字化，以便進行判斷和下一步的處理。
重量獲�。�重量的獲取要求要有一定的條件，在高速行駛過程中，由于車身不停地晃動，這時測出的重量偏差會比較大；而在低速行駛中測速，準確度大大提高。重量獲取模塊是將速度采集回系統，并將速度數字化，得到準確的速度值，以便下一步的處理。
發送警告：發送警告的目的是及時提醒駕駛員，以減少事故的發生。發送警告是要以速度和重量為依據，形式可以是以顯示當前的重量和速度，也可以是輸出的段音頻。
發送數據：發送數據是為了管理和處罰提供依據。當違反交通規則達到一定的程度時，將違規信息通過GPRS發送到監管中心（如交管中心），并在監管中心存檔。
數據分析：數據分析是系統的主要抉擇模塊，通過判斷重量、速度等值，規定一定的尺度，決定什么時候開始測速，什么時候開始測重，什么時候發送數據等。 |
