整套方案的基本原理主要是利用ADI公司最近推出800MMAC/400MHz的高速處理器的硬件開發平臺的進行開發，活動功耗低至88 mW，采用小型9 mm x 9 mm 64引腳LFCSP封裝，能夠充分滿足工業、醫療、視頻、音頻和通用市場的需求，本系統利用該平臺的168Pin EXPORT擴展卡插槽或標準的RS－232串口進行數據的傳輸，如圖1所示：
圖1 原理圖
2圖片顯微實現原理
圖像的放大可以用插值的方法，其中一種簡單的插值就是線性插值，線性插值雖然簡單，卻非常有效。我們在該試驗中就使用了線性插值的方法。
所謂線性插值就是說：有一組離散數據{a(1),a(2),…,a(n)}，我們想要知道a(k)和a(k+1)之間的數a(m) (k<m<k+1)是多少。但因為數據是離散的，我們只知道a(k)和a(k+1)，因此我們只能對a(m)進行一個估計，這個估計的值就叫插值。一種比較合理的估計是a(k)和a(k+1)之間某點的值可能是a(k)+(a(k+1)-a(k))*m，m是[0,1]之間的一個常小數，這就叫線性插值。如圖2所示：

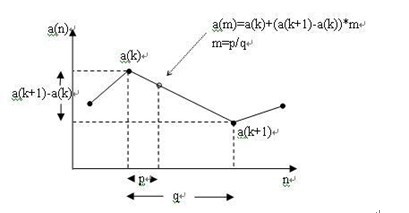

圖2 線性插值圖
圖像的線性插值放大
圖像就是一個象素矩陣，可以表示為p(i,j)�，F(xiàn)在用p(i,j)表示原圖像中的某個點，ps(i,j)表示放大后的圖像的某個點，放大過程如下：
首先計算需要插值的位置
新圖像的某個點ps(x,y) 的值為
ps(x,y) ＝p(m,n)
m ＝原圖像高×（x÷新圖像高）
n ＝原圖像寬×（y÷新圖像寬）
m,n 一般會是一個小數，就是原圖像需要插值的位置
知道了插值位置接下來就要對原圖像進行插值了，如圖3所示：

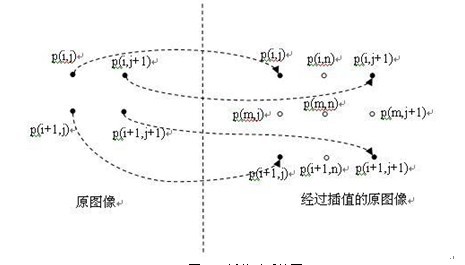

圖3 插值以后的圖
其中p(i,n) ，p(m,j) ，p(i+1,n) ，p(m,j+1) ，p(m,n) 就是用線性插值方法插進去的，
p(i,n) ＝p(i,j) ＋(p(i,j+1) －p(i,j)) ×(n-j)
p(m,j) ＝p(i,j) ＋(p(i+1,j) －p(i,j)) ×(m-i)
p(i+1,n) ＝p(i+1,j) ＋(p(i+1,j+1) －p(i+1,j)) ×(n-j)
p(m,j+1) ＝p(i,j+1) ＋(p(i+1,j+1) －p(i,j+1)) ×(m-i)
p(m,n) ＝p(i,n) ＋(p(i+1,n) －p(i,n)) ×(m-i)
i ＝floor(m)
j ＝floor(n)
floor是向下取整
這樣放大圖像的每一個點的值ps(x,y)就全有了，把他寫到新圖像中就完成了圖像的線性插值放大。VC實現
我們用OpenCV(beta_5)庫來讀取圖像，然后手工插值放大。程序是MFC/DOC/VIEW結構
首先接入OpenCV(beta_5)庫實驗源代碼見程序代碼。
理想放大效果如圖-所示,局部放大效果圖如5所示：

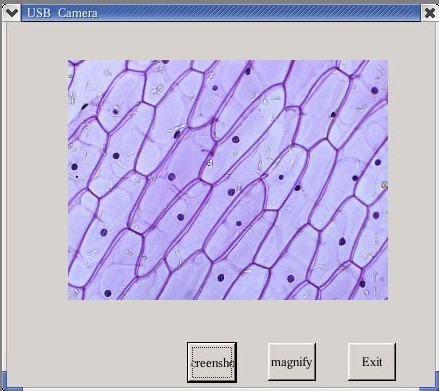

圖4 理想放大圖

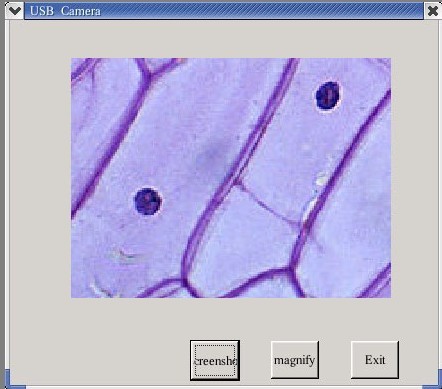

圖5局部放大圖
3其他模塊實現原理
3.1LCD 顯示模塊
ADI的Blackfin ADSP-BF592開發平臺中的LCD 顯示屏兼容多種LCD，可采用5 寸256 色屏或8 寸16bit 真彩屏，同時預留一個24bit 接口。
3.2鍵盤模塊
ADI的Blackfin ADSP-BF592 開發平臺中的小鍵盤使用ATMEGA8 單片機控制2 個PS2 接口和板載17 鍵小鍵盤，兩個PS2可接PC 鍵盤和鼠標。
|
