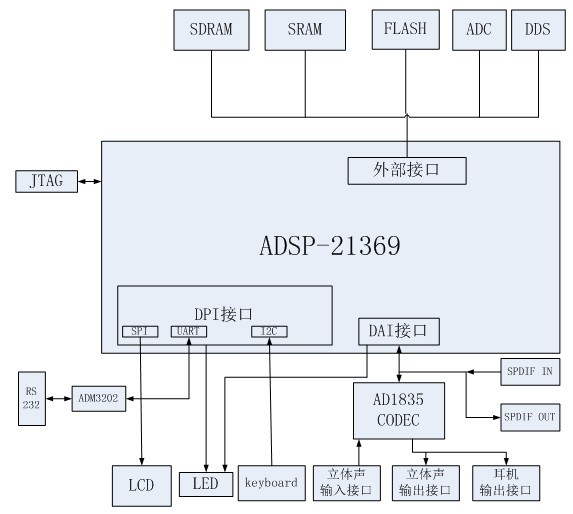

| 用ADI的DSP做一套實驗教學系統,選定的型號是SHARC系列的ADSP-21369,硬件設計出了一個大概的框圖如下（比較丑，大家不要笑話，也歡迎大家對此圖提意見）
在評估版來之前看了很多資料，現在總結一下DAI接口（數字音頻接口）的外圍設備中用到的精密時鐘發生器。
先簡單概述一下精密時鐘發生器。精密時鐘發生器（Precision clock generatorsPCG）包括四個單元，每一個單元產生的一對信號（時鐘和幀同步）來自時鐘輸入信號。這四個單元A,B,C,D具有相同的功能并且各自獨立作用。每個單元產生的兩個信號通常被用來作為一個串行位時鐘/幀同步對。
下面討論使用PCG(精確時鐘發生器)為SHARC SPORT 提供時鐘的注意事項。
使用PCG 產生的信號為I2S 模式的SPORT 提供FS 和SCLK 信號時，需要配置PCG 的延遲寄存器，使信號時序與I2S 協議時序一致。LRCLK 信號必須由串行時鐘的下降沿驅動。
使用PCG 為TDM 模式的SPORT 提供信號時，要求幀同步信號僅在一個串行bit 時鐘周期保持有效。注意，TDM 模式的幀同步是電平觸發的，而不是邊沿觸發。PCG 脈寬寄存器(PCG_PW)應該置“1”，這樣幀同步僅在一個串行時鐘周期有效。在這樣的配置下，由于幀同步是單串行時鐘周期有效，SPORT 是使能還是再次使能的狀態都沒關系。如果幀同步無效期間，SPORT 被使能，需要等待直到下個有效幀同步信號。在PCG 配置需要50%工作周期的系統下，使用DAI中斷來使能SPORT。
假設PCG 幀同步和時鐘信號在SPORT 使能或再次使能前啟動，由于串口可以在同步和時鐘信號啟動后的任何時候使能，可能有以下情形發生：串口在任何有效同步信號采樣時，開始鎖存(接收機情形)或驅動數據(發送機情形)。注意，幀同步信號在TDM 模式是電平觸發而不是邊沿觸發的。這樣的情況會在串口禁止然后重新使能下反復發生，以致失去同步。這可能導致通道移位或者數據丟失。啟動串口的正確過程應該是等待幀同步信號無效沿，然后在幀同步信號無效期間使能串口。這就保證了串口在幀同步信號有效電平期間采樣數據。這個過程還應該在串口禁止和重新使能的時候采用，從而保證串口不會在有效幀的中部采樣數據。這個操作由以下過程實現。PCG 幀同步映射到DAI 中斷。幀同步無效邊沿觸發DAI 中斷，這意味著幀同步信號會在一段時間無效，串口應該在幀同步信號無效期間啟動，或者執行串口禁止和重新使能時操作。 |
