ADSP-21369帶有S/PDIF (Sony/Philips Digital Interface) 索尼飛利浦標準的串行接口，可實現各種音頻設備間（CD播放器、DVD播放器和擴音機等）的數字音頻數據傳輸。
先來介紹下S/PDIF。S/PDIF是SONY、PHILIPS數字音頻接口的簡稱。就傳輸方式而言，SPDIF分為輸出（S/PDIF OUT）和輸入（S/PDIF IN）兩種。就傳輸載體而言，SPDIF又分為同軸和光纖兩種，其實他們可傳輸?shù)男盘柺窍嗤�，只不過是載體不同，接口和連線外觀也有差異。但光信號傳輸是今后流行的趨勢，其主要優勢在于無需考慮接口電平及阻抗問題，接口靈活且抗干擾能力更強。S/PDIF是一個串聯、單向、自己提供時鐘的消費和專業應用數字音頻設備之間互聯的線性PCM編碼接口。不用轉換成模擬信號就可以在設備之間傳輸數據，這是S/PDIF的最大的優勢。S/PDIF用于發送多種新式的數字信號，常用的是數字錄音帶（DAT）中的48kHz采樣速率格式的數據和音樂光盤中的44.1kHz格式的數據。為了支持這兩種系統或其他系統，S/PDIF沒有確定的數據速率。數據使用雙相碼發送，每一位有一個或兩個跳變。這使得原來的字時鐘可以從發送信號自身獲取。S/PDIF也是極性相互獨立的，這使得和它協同做工非常簡單。

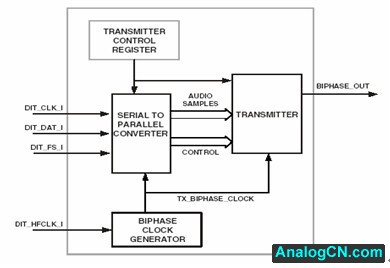

SHARC處理器的S/PDIF收發器可以從任何串行輸入口接收數據，比如SPORT，SRC，IDP，或者其他串口輸入。發送器的串行數據輸入字寬可以為16，18，20或者24位，數據格式可以是左對齊，I2S，或者右對齊。S/PDIF發送器的串行數據，時鐘和幀同步輸入通過信號路由單元（SRU）指定路徑。來自各種數據源的輸入信號由SRU控制寄存器控制，這些數據源包括串行端口SPORTs，外部引腳，精密時鐘發生器（PCG），或者是采樣頻率轉換器（SRC）。S/PDIF發送器輸出可以通過SRU指定路徑到輸出引腳并直接綁定到用戶端產品的物理層接口上。S/PDIF接收器可以使輸出有效來完成通過SRU的回路測試。ADSP-2136x系列處理器的S/PDIF發送器框圖如下圖所示。
在電路的設計上，S/PDIF COAX INPUT部分，使用了一個高速微分線路驅動器SN65LVDS2D，進行電平轉換，提供一個適合于DSP用的電壓，將從S/PDIF IN接口輸入的數字信號給DAIP18_SPDIF_IN引腳。S/PDIF COAX OUTPUT部分，使用了兩個反向施密特觸發器SN74LVC1G08，驅動S/PDIF COAX INPUT部分的兩個差分電壓，增大功率，通過S/PDIF OUT接口輸出供外界使用。
