SAHRC是ADI的浮點DSP，歷史悠久，自ADI決定做DSP開始，SAHRC就放在了第一位，其老型號21060,2116X,2126X等到今天仍然是很多產品的選擇。新SHARC希望能夠以其更高的性價比取代老型號，21489就是新SHARC的代表作。下面我們來看一下這顆浮點DSP的性能到底如何。
首先，DSP經過這么多年的發展，主頻的飆升是一定的，于是ADI就把老sharc的幾十M主頻提升到了21489的450M，更高的主頻就意味著更快速的計算。這顆DSP是基于一款單指定多數據（SIMD）內核制成，支持32位定點和32/40位浮點算法格式。眾所周知的浮點運算中要涉及到的FFT、FIR、IIR在這里有了更好的處理，21489片內集成了硬核的FFT、FIR、IIR加速器，讓你更極速運算！
外設也是這顆浮點DSP的特點，21489集成了很多專用外設，方便大家簡化硬件設計，這些功能模塊在21489里叫做DAI，數字應用接口，可以互相連接，也可以通過SRU連接到外部引腳。SRU是一種新型架構，可在DAI模塊間實現完全、靈活路由。 可通過SRU連接的外設包括但不限于串行端口、IDP、S/PDIF Tx/Rx和8通道異步采樣速率轉換器模塊。另外可將來自串行端口的數據通過DMA控制器直接傳輸?shù)酵獠看鎯?chǔ)器。 SPI、UART、雙線接口等其他外設通過數字外設接口(DPI)路由。
封裝方便，采用的最常規的LQFP封裝，做到了2148x系列的pin to pin兼容，為生產和cost down提供了最佳的便利條件！
我們把21489的性能列一下：
- 450 MHz內核時鐘速度
- 5 Mb片內RAM
- FIR、IIR和FFT加速器
- 16位寬SDR SDRAM外部存儲器接口
- 數字應用接口(DAI)可實現用戶定制訪問外設，包括1個S/P DIF Tx/Rx和1個8通道異步采樣速率轉換器。
- 全面增強的DMA引擎，包括分散/聚集DMA、延遲線DMA
- 8個串行端口(SPORT)，支持I2S、左對齊采樣對、DSP串行和TDM模式
- 2個SPI兼容端口，支持主機和從機模式
- UART和雙線接口
- 16個脈沖寬度調制(PWM)通道
- 3個全功能定時器
- 176 ld LQFP EPAD和100 ld LQFP EPAD封裝

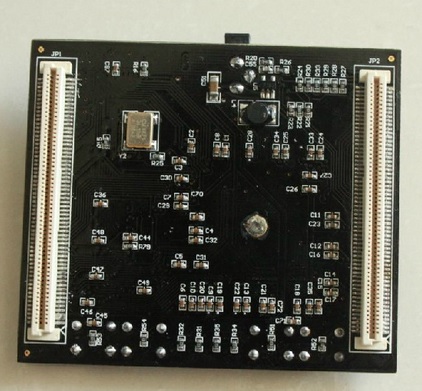

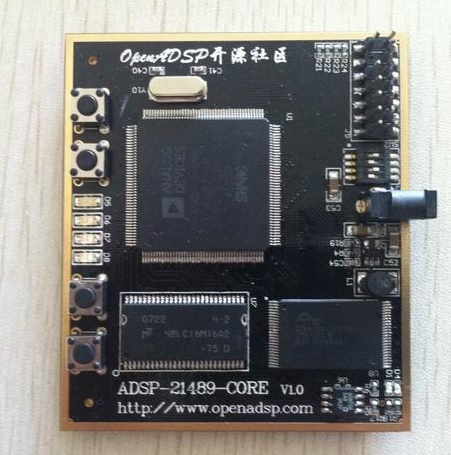

21489被廣泛的應用在了音頻、信號處理領域，OpenADSP開源社區與中科院某院所合作，為這顆處理器研制了一款穩定可靠的核心板。核心板以最小系統核心板作為基礎，將21489處理器的功能管腳全部引出，并搭配詳細的設計文檔、原理圖、基礎代碼源碼、Flash燒寫說明等資料，方便客戶在第一時間迅速的超低成本評估這顆最新的SHARC處理器。
核心板鏈接：http://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.ZxlrlJ&id=39868115399
圖示：
|
