ADI的這個ADZS-HPUSB-ICE賣得很貴，總有人擔心會不會買到假的或者山寨貨。作為一個用了10幾年這玩意的老鳥，我就來寫個文來教大家如何辨別。
最近手上拿到了幾個ADZS-HPUSB-ICE，看圖說話，拆開來上圖為大家解析一下。（以下均為實物拍攝）

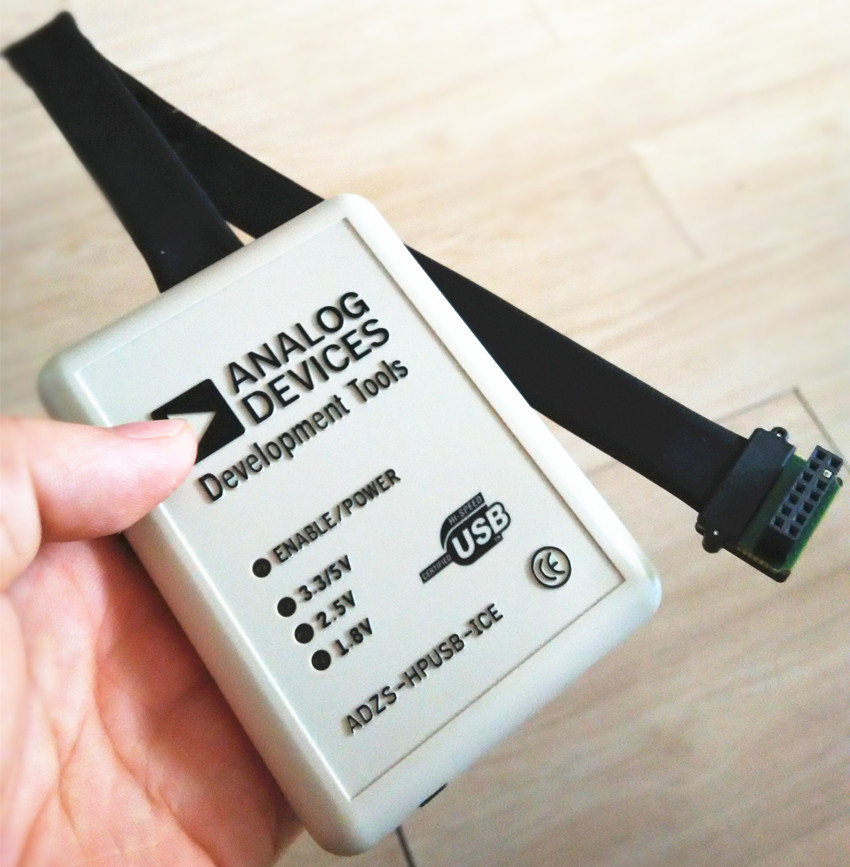

ADI最貴的DSP仿真器就長這個樣子，型號印在左下方，ADZS-HPUSB-ICE，在10年前吧，還有一種型號叫ADDS-HPUSB-ICE，總有人問這倆型號有什么區別，ADDS的是不是正品，其實一句話就能說得清楚，都是正品！ADDS是含鉛的，ADZS是不含鉛了，現在賣的都是不含鉛的ADZS。
不過話又說回來，如果您手上拿的還是ADDS得，那真是古董，起碼有個7,8年歷史了。
拆開里面來看看，接口有2個，USB T型口和口徑非常小的一個5V-2A電源接口。USB配件很常見，但是這個5V-2A的超小口徑接口就很稀有了，現在我們的做法都是直接改掉它的電路，廢掉這個頭疼的接口，讓USB直接供電。

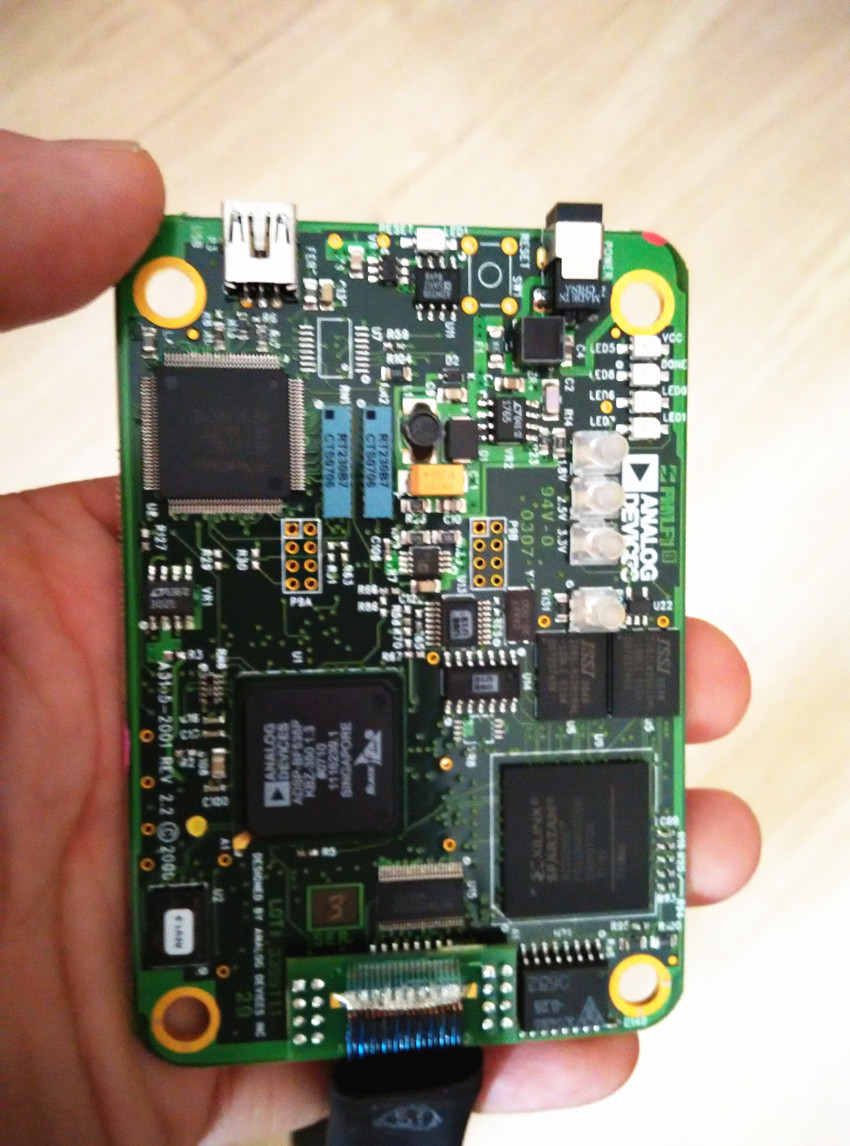

大芯片可以看到有3個，1個是USB控制器，2個CPU，再加上一堆器件就組成了這么一個PCB板。板子是10層板設計，很是奢侈。
最下方的這個接口接著JTAG線纜，這是一根SAMTEC公司的高速屏蔽線纜，與板子是直接焊上去的，個人覺得這種設計有些不靠譜，用久了這個焊接的線容易接觸不良或者干脆斷掉，早期的ADZS-HPUSB-ICE就會好些，是直接封裝到一個子卡上，然后用螺絲擰上去，感覺牢靠很多。

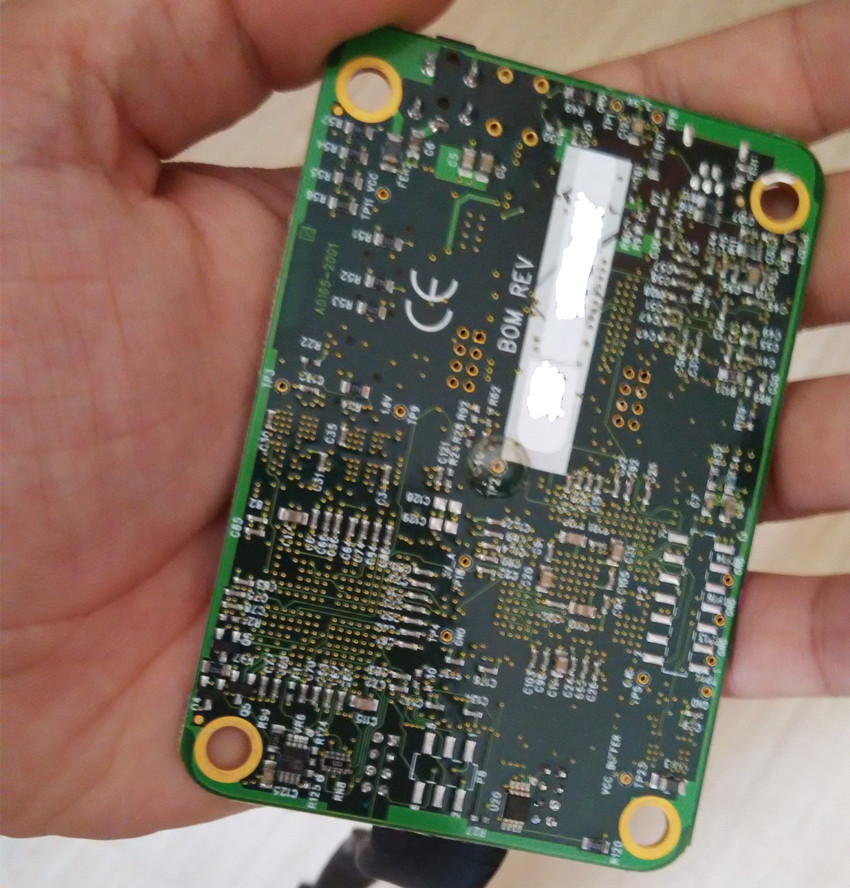

反面幾乎沒有器件，就是阻容，以及ADI內部給貼的編號。PCB做得還是非常精細的。

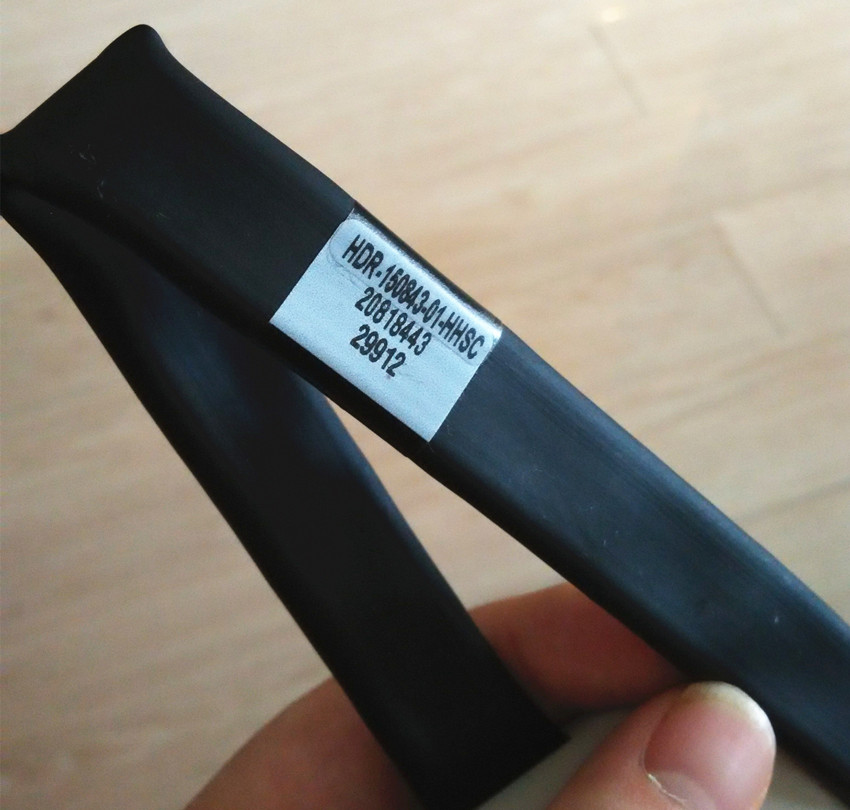

這個就是傳說中的SAMTEC公司超貴防屏蔽線纜了，上面貼了一個SMATEC公司的產品PART NUMBER，非常好辨認。

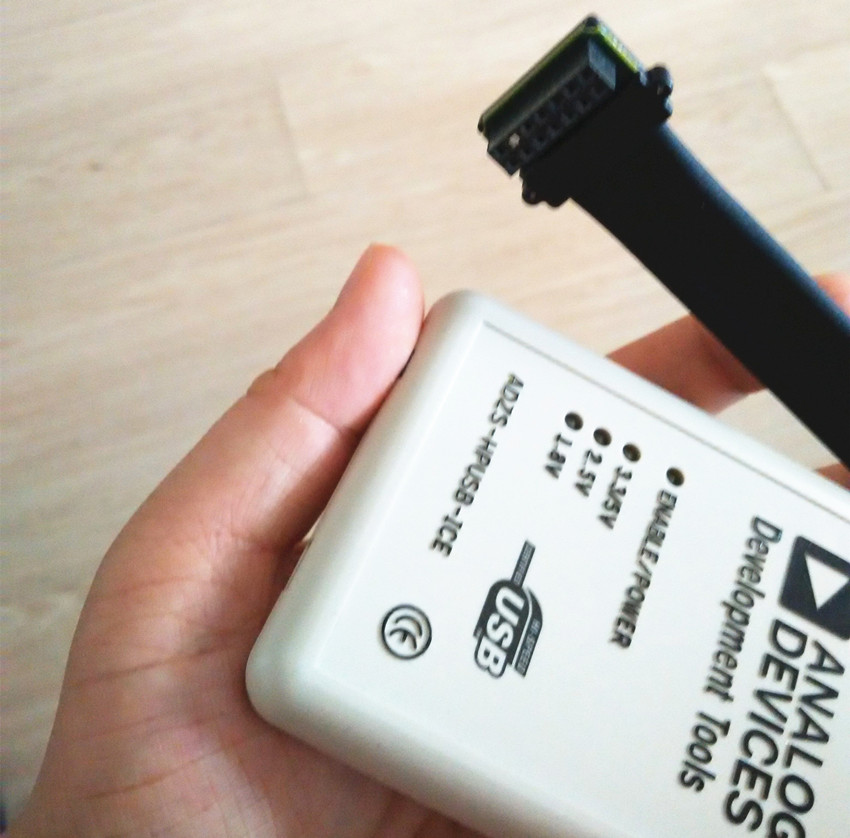

JTAG頭采用的是14pin的接口，同樣也是SAMTEC公司特別為ADI公司定制的，其中有一個針被堵了起來，這個是防反插用的。這也很好的解釋了為什么我們看到的所有ADI DSP的板子，都會JTAG斷一根針，這是標準設計，是和這根堵得孔對應的。JTAG翻過來，上面就又印著SAMTEC公司的LOGO了。
ADZS-HPUSB-ICE仿真器拆開來看就是這樣，綜合幾點，仿真器外殼，PCB板上ADI公司的LOGO，10層板設計，JTAG線纜的PART NUMBER，JTAG頭的SAMTEC公司LOGO，這幾個綜合在一起，你就可以判斷你的ICE是不是原廠的啦。
當然，最最重要的一點，ICE插上你的PC裝完驅動，你的設備管理器里一定要顯示的是ADZS-HPUSB-ICE！
