OpenADSP開源社區推出基于BF533（ADSP-EDU-BF533）的ADC擴展子卡ADS125子卡。
產品描述
ADSP-ADC子卡是OpenADSP開源社區最新推出的基于BF53X的ADC數據采集卡。
ADC子卡板采用了24Bit ADC 采集芯片ADS1256，該芯片最高精度可達23Bit，數據輸出率可以到30kSPS，AIN0～AIN7 8 個采集通道，可配置為差分采集和單端采集模式。
ADC子卡鏈接：http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.26.u6b4JR&id=22396471960
BF53X開發板鏈接：
http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.11.XbYGcK&id=9026190872
http://item.taobao.com/item.htm?spm=a1z10.5.w4002-2134335524.14.kVF2YR&id=10663122452

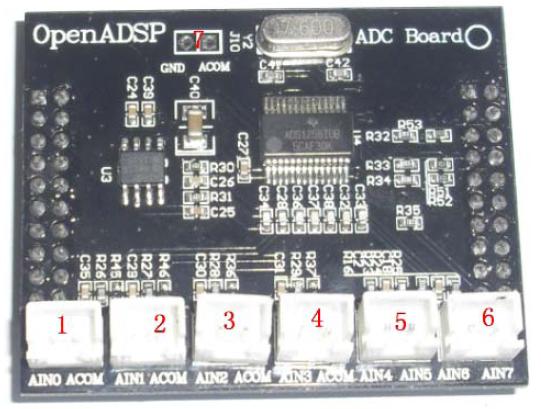

標號1-6 為ADC 電壓信號輸入接口，7 為ACOM 接地跳線，默認不焊接，通常無需鏈接到地。
接口1： AIN0 與ACOM 接口。
接口2： AIN1 與ACOM 接口。
接口3： AIN2 與ACOM 接口。
接口4： AIN3 與ACOM 接口。
接口5： AIN4 與AIN5 接口。
接口6： AIN6 與AIN7 接口。
接口說明
代碼實現的功能
代碼實現了通過ADC BOARD 板采集接口1 AIN0 和ACOM 采集電壓信號。代碼中給出了采集接口1～6 單端和差分采集信號的函數。主函數中僅保留了采集接口1 的采集函數，可根據需要自行調用其它函數。ADC 在采集數據時，當配置完寄存器后，讀取的數據會有一定的延遲性，需多讀取幾次后，方能獲得配置值之后的數據。若同時采集AIN0～AIN7 的數據，由于代碼在不斷配置更新寄存器，獲取的數據值可能為你前一次配置寄存器生效的值。
硬件上ADC 參考電壓為2.5V，在宏定義值時，定義的為250，這是為了防止電壓運算時，運算數據溢出，在運算完成后，計算的結果乘以10，得出最終的mV 電壓值，以彌補參考電壓設定的值。
配件清單
ADSP-ADC子卡板
- 資料光盤：
板卡源代碼包
說明文檔（實驗指導書）
原理圖（PDF 格式）
Datasheet（板卡使用器件的數據手冊）
- 基礎配件：
資料光盤
保修卡 |
